Cara Memperbaiki Lampu Emergency

Cara Memperbaiki Lampu Emergency

Di publish oleh S-Gala.com, Tanggal

June 20, 2020

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Cara Memperbaiki Lampu Emergency

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp

Jika kalian sedang mencari lampu emergency LED di market place, tentunya banyak sekali bentuk dan jenis-jenisnya. Namun secara umum, ada dua jenis atau bentuk lampu LED emergency.

  1. Berbentuk seperti bohlam
  2. Berbentuk seperti petromaks / lantern

Apakah fungsinya berbeda? Tidak.

Fungsinya sama-sama untuk menjadi penerangan saat listrik padam. Yang membedakan hanya model dan peruntukkannya saja.

Penggunaan Lampu LED Emergency Berdasarkan Modelnya

Lampu LED Emergency Model Lampu Bohlam

Lampu emergency LED bentuk bohlam
Macam-macam bentuk lampu emergency model bohlam

Lampu LED emergency model lampu bohlam biasanya diperuntukkan untuk pemakaian dalam ruang atau indoor karena lampu ini memerlukan fitting lampu untuk melakukan pengisian baterai.

Jadi, agak sulit untuk dipakai di luar ruangan jika tidak mempunyai adapter fitting.

Lampu LED Emergency Model Petromaks /Lentera

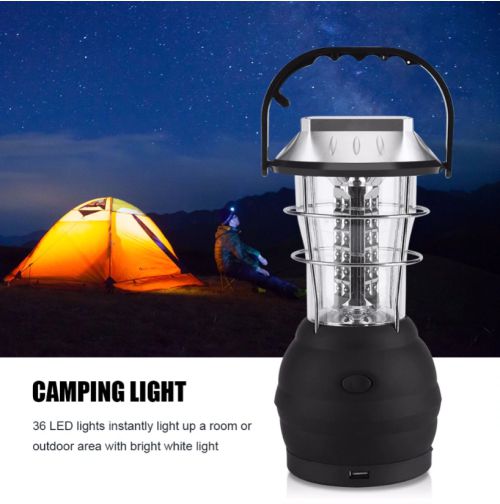

lampu emergency led model petromaks
Contoh lampu emergency model petromaks / lantern

Sedangkan lampu LED emergency model petromaks atau lantern dapat digunakan juga di luar ruangan atau outdoor. Misalnya, pada saat melakukan kegiatan kemping.

Pengisian baterai pada lampu emergency LED model petromaks bisa dilakukan lebih fleksible, yaitu dengan menggunakan kabel yang disediakan sepaket dengan lampu tersebut.

Terkadang ada juga produk lampu emergency model lantern yang ada fitur solar cell-nya. Jadi, pengisian baterai dapat dilakukan pada siang hari dengan menempatkannya di bawah sinar matahari.

Cara Memperbaiki Lampu Emergency

Bagaimana jika lampu emergency yang kalian punya tiba-tiba tidak menyala atau rusak? Pada dasarnya kedua model lampu LED emergency ini memiliki cara kerja yang kurang lebih sama, hanya berbeda pada desain casing-nya saja.

Terkadang lebih murah jika kita memperbaiki lampu emergency sendiri daripada membeli yang baru.

Berikut langkah-langkah atau cara memperbaiki lampu emergency.

Siapkan tools dasar (peralatan)

Untuk mendiagnosa lampu LED emergency yang rusak tentunya kalian harus memilki tools dasar, diantaranya adalah:

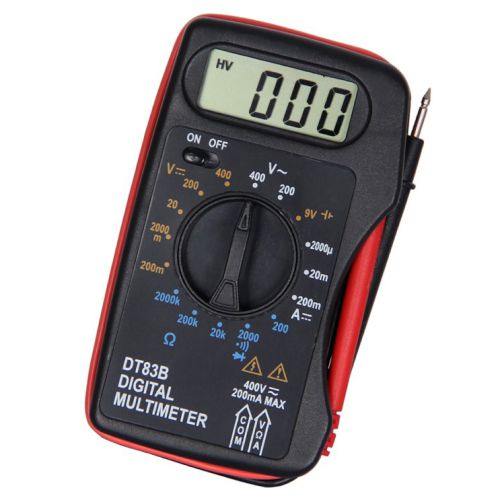

  • Digital Multi Meter (DMM) – digunakan untuk mengukur berbagai nilai pada rangkaian dan komponen sehingga dapat menentukkan apakah sebuah komponen itu rusak atau tidak.
multimeter digital
  • Obeng plus dan minus

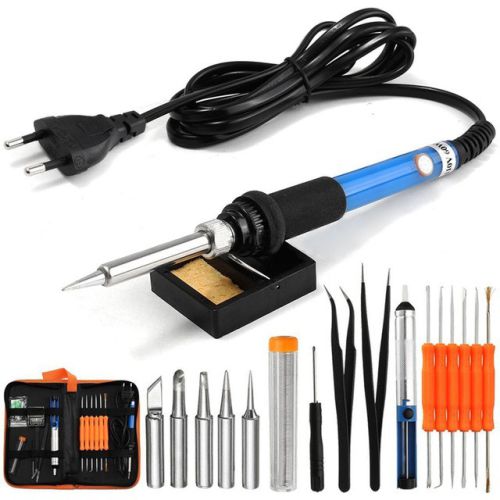

  • Solder beserta dengan suction dan timahnya
satu set soldering
  • Pinset
  • Heat gun atau hairdryer (opsional) – digunakan untuk membuka casing lampu yang di lem

Ketahui Modul Elektronik dari Lampu LED Emergency

Sebelum kita membongkar lampu LED emergency yang rusak, ada baiknya kalian mengetahui terlebih dahulu modul-modul elektronik apa saja yang dimiliki oleh lampu LED emergency.

Secara garis besar modul-modul tersebut adalah:

Modul charge baterai dan baterainya

Modul ini berfungsiuntuk mengisi kembali daya pada baterai. Jadi pada saat listrik padam, lampu akan menyala dengan bertenagakan baterai.

Pada modul ini juga terdapat modul power supply untuk mengubah arus AC dari PLN menjadi DC, karena baterai dan rangkaian lampu bekerja dengan arus DC.

Modul switching (on/off)

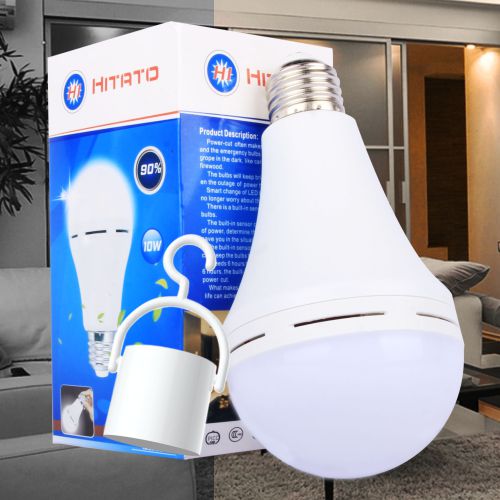

Switching on/off ada pada dudukan lampu emergency
Pada lampu emergency model bohlam, switching on/off ada di dudukan lampu emergency-nya. Lampu baru menyala saat dipasang ke dudukan tersebut secara manual.

Pada jenis lampu bohlam, lampu emergency dipasang pada fitting bohlam biasa. Saat posisi seperti ini, lampu berfungsi seperti lampu biasa (switching on/off menggunakan saklar) & sekaligus mengisi daya alias ngecas. Lalu pada saat mati lampu, kalian harus secara manual melepas lampu dari fitting & memasukkannya pada fitting khusus lampu emergency yang disediakan.

Baru deh, lampu emergency-nya menyala.

Untuk jenis petromak atau lantern, modul ini biasanya digantikan dengan switch fisik pada lampu (untuk menyalakan bagian tertentu pada lampu atau mengatur level terangnya lampu).

Modul lampu LED

Modul ini berisikan chip LED yang dapat menyala jika dialiri arus listrik.

Pada beberapa produk ada yang menggunakan hanya satu buah chip lampu LED dengan watt yang tinggi.

Tapi ada juga yang menggunakan beberapa chip lampu LED yang dirangkaikan secara seri atau paralel bergantung pada desain rangkaian yang digunakan.

Hubungan antar modul lampu emergency LED

Hubungan antar modul yang ada pada lampu emergency LED dapat dilihat pada bagan di bawah ini.

Bagan koneksi antar modul lampu LED emergency

Diagnosa Penyebab Lampu Emergency Tidak Menyala

Langkah selanjutnya dalam cara memperbaiki lampu emergency adalah mendiagnosa masalahnya dan mencari kemungkinan penyebab kerusakan. Ada beberapa masalah yang biasa terjadi pada lampu emergency sbb:

Lampu LED tidak menyala sama sekali

Kemungkinan penyebab kerusakan :

  • Baterai yang sudah rusak alias tidak dapat diisi
  • Modul pengisian baterai tidak berfungsi atau rusak
  • Power supply bermasalah
  • Chip lampu LED rusak
  • Modul atau tombol switch on/off mengalami kerusakan (pada model petromak atau lantern)

Indikator pengisian baterai tidak menyala alias baterai lampu tidak mengisi saat dicas

Kemungkinan penyebab kerusakan :

  • Modul pengisian baterai tidak berfungsi atau rusak
  • Power supply bermasalah
  • Baterai soak atau drop

Sebagian lampu LED tidak menyala

Kemungkinan penyebab kerusakan :

  • Chip lampu LED rusak
  • Ada jalur rangkaian di PCB pada modul lampu LED yang putus

Prosedur untuk mendiagnosa dan memperbaiki Lampu LED emergency

Setelah mendiagnosa kemungkinan penyebab kerusakan, kini saatnya kita BONGKAR lampu emergency-nya.

Langkah-langkah cara memperbaiki lampu emergency adalah sbb (kali ini kita menggunakan contoh lampu emergency led jenis bohlam) :

Membuka casing

Cara membuka casing lampu emergency led bohlam

Cara membuka casing dari lampu emergency jenis bohlam dapat dilakukan dengan menarik bagian transparan (bagian atas) dari lampu.

Susah? Coba gunakan bantuan obeng min yang dibungkus dengan kain terlebih dahulu agar casing lampu tidak rusak pada saat dicongkel.

Jika pada batas antara bagian atas dan bawah terlihat menggunakan lem, coba panaskan dahulu dengan heat gun atau hairdryer supaya lemnya melunak dan mudah untuk ditarik (hati -hati saat menggunakan heat gun karena panas yang berlebih dapat membuat casing lampu meleleh).

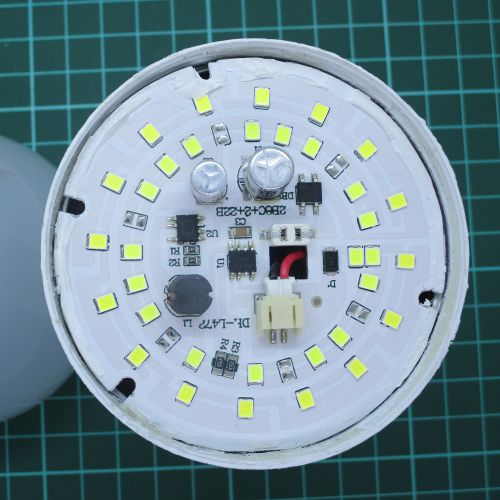

Penampang komponen lampu emergency led saat dibuka
Terlihat komponen lampu emergency LED sesudah dibuka

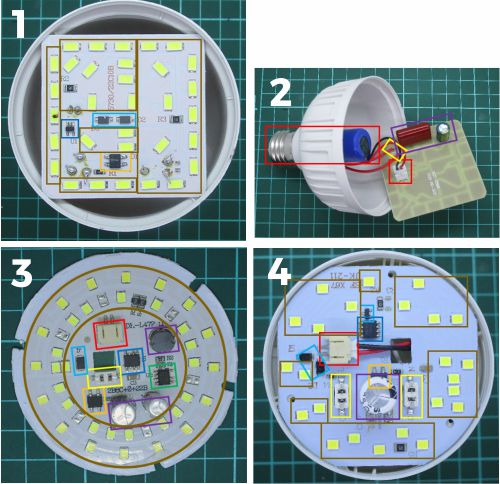

Menentukan modul-modul pada rangkaian

Modul-modul pada rangkaian lampu emergency led bohlam
Modul-modul pada lampu LED emergency

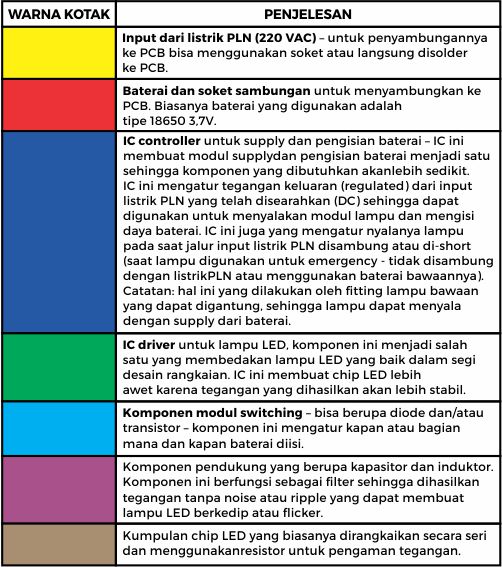

Penjelasan warna kotak pada Lampu LED Emergency

Keterangan modul lampu emergency LED

Memperbaiki masalah dengan mengecek fisik komponen

Untuk cara memperbaiki lampu emergency yang masalahnya terdapat pada modul – modul lampu emergency, pertama yang harus dilakukan adalah melakukan cek fisik terlebih dahulu.

Pertama, cek kabel dan soket-soket tersambung dengan baik.

Jika ada kabel yang terputus dapat disambung dengan menggunakan solder dan bungkus dengan selotip listrik atau shrink tube (selang bakar) untuk mencegah terjadinya konslet.

Cek juga jalur pada PCB apakah ada yang terputus atau terbakar. Jika ada, perbaikan dapat dilakukan dengan menggunakan kabel untuk menyambung kembali jalur yang putus.

Kedua, cek apakah ada komponen yang terbakar atau kabel terlepas atau putus.

Untuk komponen yang terbakar, tidak ada cara lain selain mengganti komponen tersebut. Cari IC, kapasitor atau resistor dengan nilai yang sama dan menggantinya dengan cara desoldering (melepas komponen) dan resoldering komponen yang baru.

Ketiga, cek juga apakah ada chip LED yang rusak.

Chip LED yang rusak biasanya ditandai dengan adanya titik berwarna hitam pada mata LED karena terbakar. Karena dirangkaikan secara seri maka satu saja chip LED yang rusak membuat arus listrik tidak mengalir dan mematikan keseluruhan lampu.

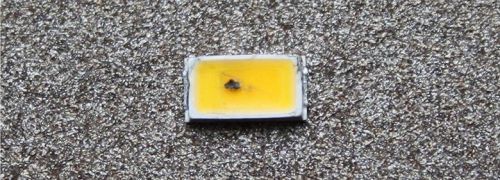

LED chip terbakar
Contoh chip LED yang terbakar

Untuk mengganti chip LED, kalian dapat mengambil chip LED di lampu LED bekas kalian yang sudah rusak alias dikanibal atau dapat membeli juga di toko komponen terdekat atau secara online karena cukup banyak tersedia di pasaran.

Jangan sekali – kali meng-short-kan chip LEDyang sudah rusak karena akan menimbulkan tegangan pada chip LED yang lain meningkat yang mengakibatkan chip LED yang lain menjadi rusak.

Memperbaiki masalah dengan mengecek rangkaian keseluruhan

Jika cek secara fisik telah dilakukan dan tidak terjadi hal-hal yang telah disebutkan di atas, maka langkah selanjutnya adalah mengecek rangkaian dengan lebih menyeluruh.

Ukur nilai-nilai komponen

Ukur nilai komponen terutama resistor, kapasitor, transistor dan diode dengan menggunakan DMM.

Untuk melakukan pengukuran yang akurat, komponen yang akan diukur harus dilepas terlebih dahulu dari rangkaian. Jika ditemukan komponen yang nilainya sudah tidak sesuai dengan kriteria, maka ganti komponen tersebut dengan yang baru.

Ganti komponen aktif

Langkah berikutnya adalah dengan mencoba mengganti komponen aktif seperti IC satu persatu sampai ditemukan IC mana yang bermasalah.

Cara memperbaiki lampu emergency dengan mengganti baterai baru

Untuk masalah baterai yang soak atau sudah tidak dapat diisi kembali, kalian dapat menggantinya dengan baterai yang baru bertipe 18650 3,7V. Baterai ini cukup mudah didapatkan di pasaran dengan kapasitas dan kualitas yang beragam.

Baterai untuk lampu led emergency
Contoh baterai yang dipakai untuk lampu emergency led

Untuk mengecek kondisi baterai ini dapat dilakukan dengan menggunakan DMM. Ukur tegangan atau voltasenya.

Baterai dalam keadaan terisi penuh memiliki nilai voltase di atas 3,7V. Jika diukur ternyata angkanya di bawah nilai tersebut, maka baterai sudah soak dan perlu diganti.

Tips dan trik

Untuk melepas komponen SMD (surface mount devices) pada PCB memang susah-susah gampang. Untuk PCB yang tidak ada heatsink-nya, caranya cukup mudah dilakukan dengan menggunakan 2 solder atau soldering station yang memiliki heat blower.

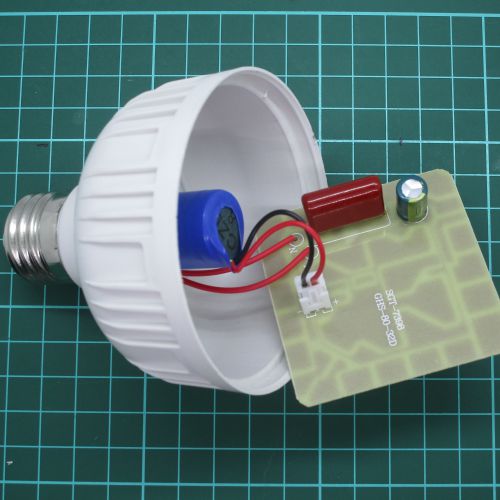

PCB lampu emergency led tanpa heatsink
Lampu LED yang casing dan PCB-nya tidak menggunakan heatsink

Namun PCB yang dilengkapi dengan heatsink cukup sulit dilepas karena heatsink akan menyerap panas dari solder sehingga timah akan sulit mencair. Jika dipaksakan, panas berlebih malah akan membuat komponen menjadi rusak (padahal dicabut hanya ingin diukur menggunakan DMM). Sayang, bukan?

Ada satu cara untuk melepasnya yaitu dengan cara memanaskan heatsink (bagian bawah PCB yang tidak terdapat komponen) dengan menggunakan heat gun atau heat blower. Jika kalian tidak memiliki alat ini, kalian juga dapat menggunakan panas api dari kompor; namun harus lebih ekstra hati-hati melakukannya.

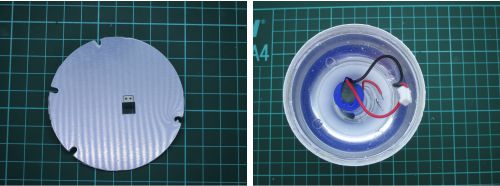

Lampu emergency LED yang menggunakan heatsink
Lampu LED yang casing dan PCBnya menggunakan heatsink

Setelah dipanaskan lalu capit komponen yang akan dilepas dengan menggunakan pinset. Dengan cara ini, komponen akan lebih mudah terlepas dan tidak rusak karena panas berlebih.

Sekedar catatan tambahan juga, casing dan PCB yang menggunakan heatsink menandakan lampu LED berkualitas baik karena membuat komponen dan chip LED tidak overheat yang berakibat memperpendek umur komponen.
