DIY – Cara Mengubah Lampu Biasa Jadi Lampu Emergency

Cara Mengubah Lampu Biasa Jadi Lampu Emergency

Di publish oleh S-Gala.com, Tanggal

October 2, 2020

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

DIY – Cara Mengubah Lampu Biasa Jadi Lampu Emergency

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Apakah kalian memiliki lampu LED yang sudah rusak? Jangan langsung dibuang ya!

Lampu tersebut masih bisa kalian perbaiki atau bisa juga dikonversi menjadi DIY lampu emergency dengan menambah beberapa komponen yang banyak tersedia di pasaran.

Cara Mengubah Lampu Biasa Jadi Lampu Emergency

Sebelum lebih jauh lagi membahas bagaimana cara mengubah lampu biasa jadi lampu emergency ada baiknya kita mengetahui modul-modul apa saja yang terdapat pada lampu LED dan lampu LED emergency.

Modul Lampu LED Biasa dan Modul Lampu LED Emergency

Modul Pada Lampu Led Biasa

Lampu LED
Gambar Lampu LED biasa

Modul-modul yang terdapat pada lampu LED biasa sebenarnya cukup sederhana. Listrik PLN diubah menjadi listrik arus searah atau DC lalu sumber listrik tersebut digunakan untuk menyalakan chip LED.

Skema modul pada lampu LED biasa
Gambar skema modul yang terdapat pada lampu LED

Modul Pada Lampu LED Emergency

Untuk lampu LED emergency sendiri diperlukan tambahan modul yang berfungsi untuk mengisi daya baterai (modul pengisian baterai) pada saat ada listrik PLN dan menyalakan lampu pada saat tidak ada listrik PLN (modul Switching). Selain itu, modul pada lampu emergency LED tentunya harus memilki baterai yang digunakan untuk sumber listrik jika tidak ada sumber listrik dari PLN.

Skema modul lampu LED emergency

Dari skema di atas, dapat disimpulkan bahwa untuk mengkonversi lampu LED biasa ke lampu LED emergency, kita harus menambah beberapa modul sbb :

  1. Modul switching
  2. Modul pengisian baterai
  3. Baterai itu sendiri

Komponen-komponen yang diperlukan cukup sederhana, kalian dapat menemukannya di toko-toko komponen terdekat atau bisa membelinya secara online.

Memilih Sumber Listrik

Ada dua pilihan supply yang bisa digunakan saat memodifikasi rangkaian lampu LED biasa, yaitu :

  1. Menggunakan supply listrik PLN 220V yang terdapat pada rangkaian existing
  2. Menggunakan supply lain, salah satunya dari charger HP yang menghasilkan output 5VDC

Supply menggunakan Listrik PLN 220VAC

Jika kalian ingin menggunakan supply listrik PLN 220V AC, pastikan terlebih dahulu diode bridge pada lampu LED yang rusak masih dalam keadaan baik (ukur dengan menggunakan DMM).

Jika PCB pada lampu LED yang rusak sudah terbakar maka sebaiknya diode bridge dilepas dan menggunakan PCB yang baru karena PCB yang terbakar akan rentan terjadi konsleting listrik.

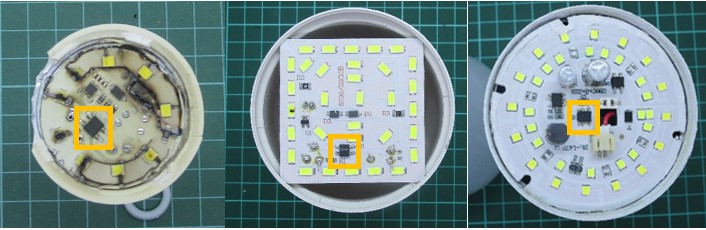

Melepas dioda lampu led sebelum dipasang pcb baru

Pastikan diode bridge pada lampu LED yang rusak masih bagus (kotak oranye). Sebaiknya melepas diode bridge sebelum digunakan kembali untuk PCB yang terbakar (gambar paling kiri).

Setelah dipastikan diode bridge masih dalam keadaan baik, maka kalian dapat menghubungkan output positif dan negatif dari diode bridge dengan rangkaian di bawah ini.

Skema rangkaian lampu LED sederhana
Rangkaian lampu LED emergency sederhana yang dapat dipasang pada rangkaian existing lampu LED biasa

Komponen yang dibutuhkan:

  • Resistor 1MΩ, 1kΩ 1Watt, 1kΩ, 220Ω
  • Diode bridge (terdapat pada rangkaian existing)
  • Kapasitor 100µF/400V
  • Diode 1N4007
  • LED 1 Watt
  • Baterai rechargeable 3,7V (18650)
  • Variable resistor/potensiometer 10kΩ
  • Transistor DB139, 8550

Perlu kehati-hatian dalam merangkai rangkaian di atas karena tegangan yang digunakan cukup tinggi. Kesalahan atau kecerobohan dapat membuat kalian tersetrum atau rangkaian overvoltage dan dapat menyebabkan komponen terbakar.

Rangkaian di atas dapat pula dipasang pada lampu LED yang masih bagus kondisinya, sehingga menjadi dual fungsi; menjadi lampu LED biasa dan lampu LED emergency. Kalian tinggal menambahkan switch on/off di rangkaikan seri dengan chip LED nya.

Supply dari Charger HP dengan output 5V

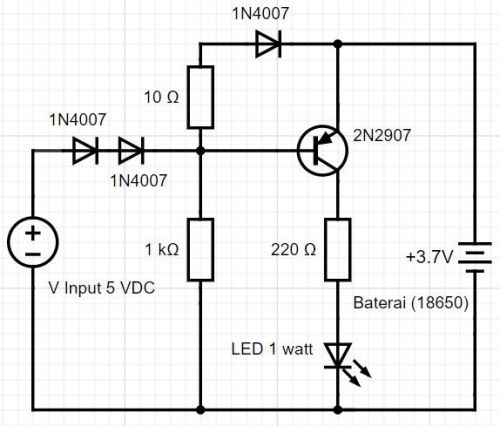

Jika kalian akan menggunakan supply dari charger HP dengan output 5V, maka dapat digunakan rangkaian di bawah ini.

Skema rangkain konversi led emergency sederhana dari baterai hp
Skema rangkaian modul switching sederhana

Komponen yang diperlukan antara lain:

  • Diode 1N4007/1N5399
  • Transistor 2N2907/2N5401
  • Resistor 10 Ω, 220 Ω, dan 1 kΩ
  • Baterai rechargeable tipe 18650
  • LED 1 Watt (LED dapat diambil dari lampu LED bekas)
Lampu konversi jadi emergency lamp
Lampu LED emergency sederhana dengan menggunakan charger HP
Komponen untuk mengkonversi lampu biasa jadi lampu emergency
Gambar komponen lampu LED emergency sederhana

Untuk casingnya kalian dapat menggunakan casing lampu LED yang rusak atau berkreasi menggunakan barang-barang bekas lainnya.

Cara untuk membuat lampu emergency sendiri (DIY) dapat kalian bacamelalui artikel “Membuat Lampu Emergency Sendiri, Bisa Kok!” di websites-gala.com ini.

Selamat mencoba dan jangan lupa mampir ke katalog promo kami ya!
