DIY Running LED Strip

 >>

DIY Running LED Strip – Tutorial Membuat LED Strip yang Menyala dengan Pola Tertentu

DIY Running LED Strip

Di publish oleh S-Gala.com, Tanggal

September 8, 2020

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

DIY Running LED Strip – Tutorial Membuat LED Strip yang Menyala dengan Pola Tertentu

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp

Running LED strip merupakan LED strip yang memiliki efek cahaya yang bergerak mengikuti pola tertentu.

Bagaimana rangkaian LED Strip untuk running LED Strip ini?

LED strip analog secara umum memiliki pancaran cahaya yang tidak berpola atau hanya menyala dan mati saja, namun ada beberapa LED strip analog yang memang diproduksi memiliki pola cahaya tertentu dengan adanya modul pengendali (controller) tambahan.

Sedangkan LED strip digital biasanya memiliki warna cahaya yang beragam, pola cahaya yang dihasilkan juga bisa disesuaikan dengan kebutuhan.

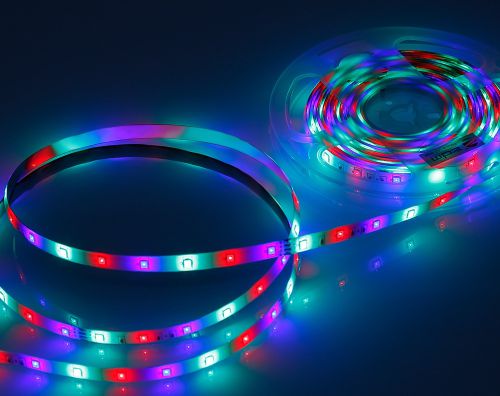

LED strip dengan nyala running dan berpola
Running LED Strip

Apabila kita memiliki LED strip analog dan berencana untuk mengganti nyalanya menjadi tipe running maka bisa dengan membeli LED strip baru yang berjenis digital atau analog dengan controller yang sudah tersedia, atau ada alternatif lainnya yaitu dengan mengubah sendiri LED strip yang  kita miliki menjadi running LED strip.

Bagaimana caranya mengubah LED strip analog menjadi DIY Running LED strip?

Terdapat beberapa cara untuk mengubah LED strip analog menjadi running LED strip, dengan menggunakan IC (Integrated Circuit) dan komponen elektronika lainnya, ataupun dengan menggunakan pengendali yang dapat diprogram sesuai dengan kebutuhan (misal: Arduino).

Arduino adalah pengendali mikro single-board yang bersifat sumber terbuka, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang.

Mengubah dengan menggunakan IC relatif lebih mudah dan murah dibandingkan dengan menggunakan Arduino, tapi Arduino bisa menghasilkan berbagai pola cahaya dari LED strip yang kita ubah.

Dalam artikel ini akan dibahas mengubah LED strip dengan menggunakan IC.

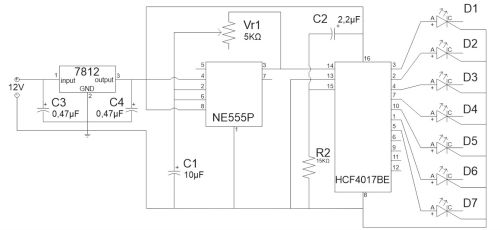

Berikut ini merupakan salah satu diagram rangkaian elektronik yang dapat kita gunakan.

Diagram komponen elektronik

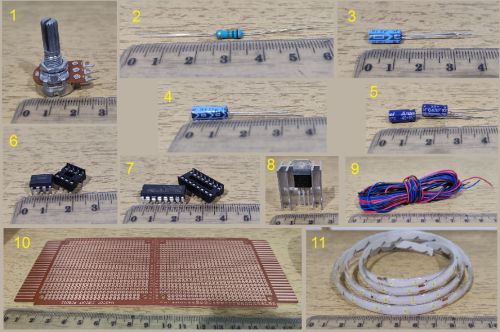

Alat dan bahan yang diperlukan

Komponen yang diperlukan

Berdasarkan diagram tersebut maka komponen yang diperlukan:

  1. VR1 = 5K
  2. R2 = 15K
  3. C1 = 10 uF
  4. C2 = 2,2 uF
  5. C3 & C4 = 0,47 uF (2 buah)
  6. IC1 = NE555P
  7. IC2 = HCF4017BE
  8. IC3 = 7812
  9. Kabel
  10. Papan Rangkaian
  11. LED strip

Peralatan dan perlengkapan yang digunakan:

  1. Solder dan timah
  2. Cutter
  3. Gunting
  4. Obeng

Langkah mengubah LED strip menjadi Running LED strip

1. Mempersiapkan LED strip

2. Memotong sesuai segmennya (ditandai dengan adanya sambungan tembaga pada LED strip)

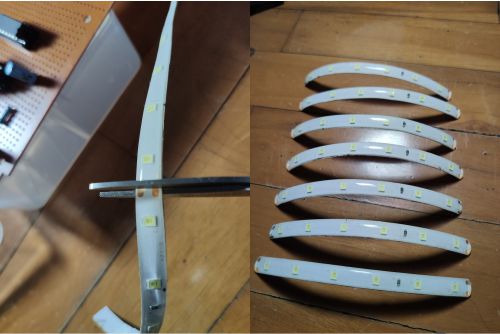

Cara memotong LED strip
Proses potong LED strip menjadi bagian kecil (segmen)

3. Memasangkan kabel pada LED strip

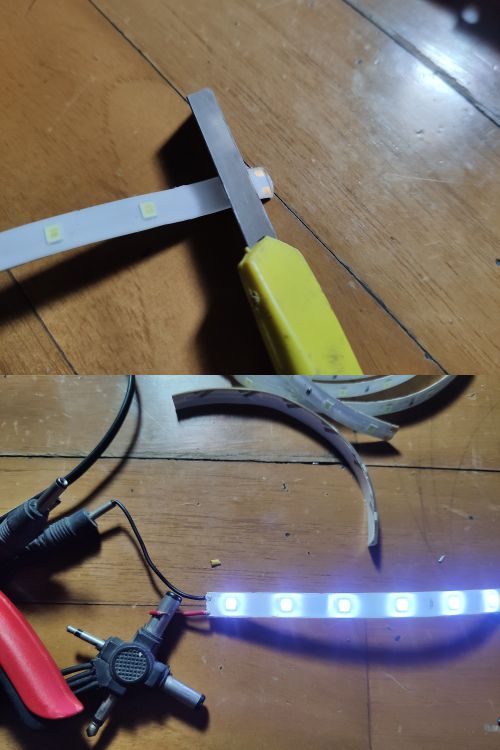

Cara mengupas LED strip dan menyambungkan kabel
Proses mengupas lapisan pelindung LED strip (jika ada) dan memasang kabel

4. Memasangkan komponen pada board

Memasang komponen pada board untuk running led strip

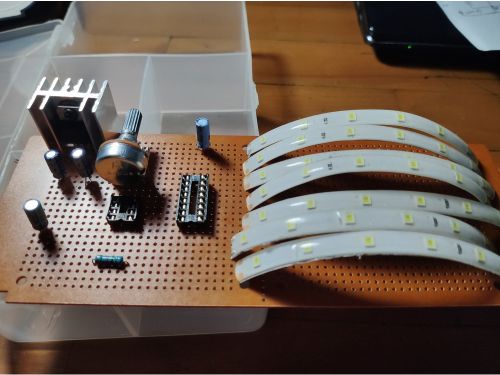

Proses memasang komponen pada board

Perhatikan dalam pemasangan komponen IC karena memerlukan bantuan dari datasheet mengenai petunjuk penggunaan IC tersebut. Komponen IC yang digunakan dalam percobaan ini:

IC Tipe 7812 - Berfungsi sebagai pengatur kestabilan tegangan (regulator)dalam rangkaian menjadi 12 V.

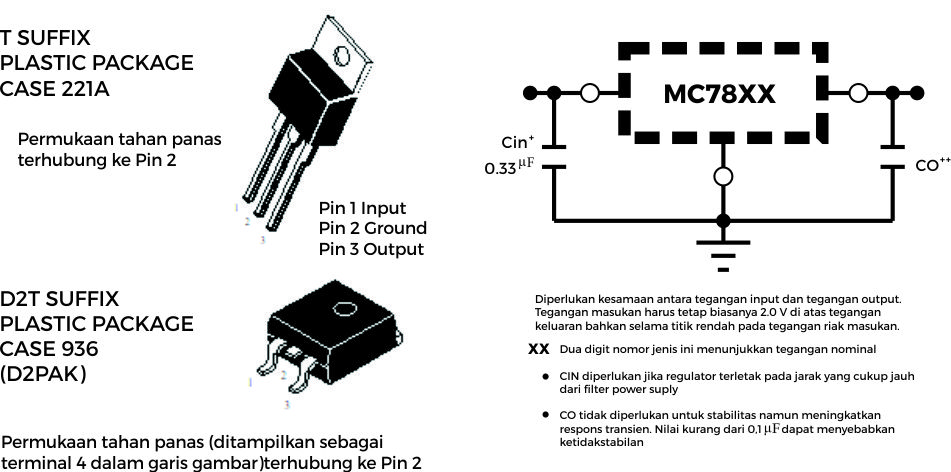

Posisi nomor pin untuk IC 7812

IC Tipe 555 (NE555P) - Berfungsi sebagai pengatur waktu (timer) nyala danmati LED strip.

IC tipe 555 untuk led strip

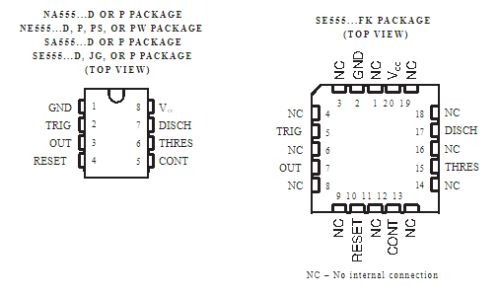

Posisi nomor pin pada IC 555

IC Tipe HCF4017BE - Berfungsi sebagai counter untuk mengatur urutan LEDstrip yang menyala.

IC 4017 untuk LED Strip

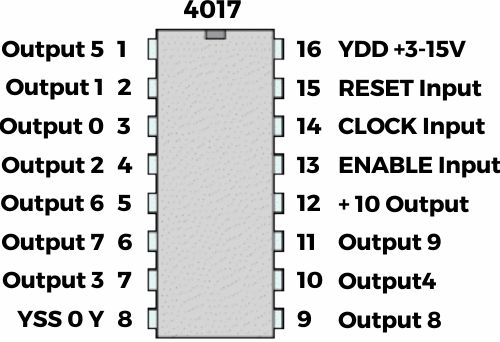

Posisi nomor pin pada IC 4017

5. Menyolder seluruh komponen pada board dan membuat sambungan (dengan bantuan kabel jika diperlukan)

DIY Running LED Strip
Proses menyolder komponendan menambahkan kabel pada board

6. Pasangkan LED strip pada IC

Langkah DIY Running led strip

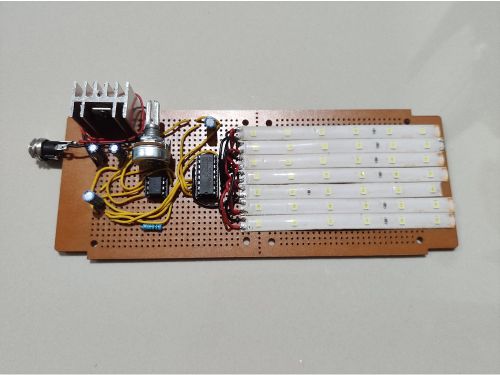

Papan rangkaian dan LED strip yang sudah terpasang

7. Test hasil rangkaian

Cara tes rangkaian DIY Running LED Strip
Hasil nyala running LED strip

Dalam percobaan ini LED strip dipasangkan pada board, dan hanya sebagai gambaran, tetapi apabila diperlukan dapat ditempelkan pada benda lainnya ataupun dikembangkan sesuai dengan kebutuhan.

Biaya yang diperlukan untuk membeli keseluruhan komponen dan board untuk memasang komponen adalah sekitar Rp 50.000,- (harga komponen Agustus 2020). Biaya dapat semakin murah apabila memanfaatkan komponen elektronik yang sudah tidak terpakai di sekitar kita.

Selamat bereksperimen dan jangan lupa untuk mampir ke artikel s-gala.com yang lain ya!

LED Strip ini juga dapat dijadikan peluang bisnis yang menarik, lho! Hubungi CS kami untuk penjelasan lebih jelasnya.
