Pentingnya Dudukan Lampu Yang Tepat

Dudukan Lampu

Di publish oleh S-Gala.com, Tanggal

October 14, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Pentingnya Dudukan Lampu Yang Tepat

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Dudukan lampu / fitting lampu adalah suatu alat yang digunakan untuk memasang lampu dan menyambungkan ke kabel listrik sehingga lampu siap digunakan dengan rapi dan aman.

Berbeda jenis lampu yang kita gunakan, berbeda pula jenis fitting yang kita perlukan.

Bahan dari fitting lampu umumnya terbuat dari bahan plastik, namun apabila diperlukan yang tahan panas di marketplace juga tersedia fitting dengan bahan keramik.

Jenis-jenis Dudukan Lampu

Dudukan Lampu Bayonet

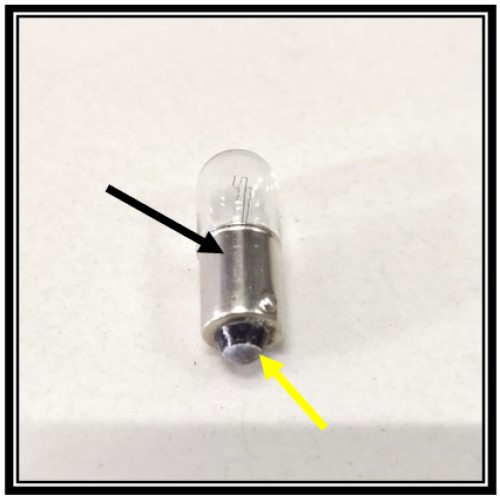

Untuk pengguna mobil dan motor, lampu yang satu ini tentu familiar. Model lampu bayonet adalah seperti gambar di bawah ini

Lampu model bayonet

Pada gambar diatas anak panah warna hitam menunjukan diameter fitting lampu bayonet sedangkan anak panah warna kuning menunjukan jumlah kutub lampu.

Lampu bayonet ada yang mempunyai 1 atau 2 kutub pada bagian bawah lampu.

Kutub pada lampu bayonet

Gambar kiri menunjukkan lampu bayonet yang bagian bawahnya memiliki 2 kutub lampu.

Sedangkan gambar kanan menunjukkan bagian bawah lampu bayonet yang memiliki 1 buah kutub.

Angka 15 pada ilustrasi di atas merupakan diameter dari konektor lampu bayonet yaitu sebesar 15 mm.

Di marketplace tersedia lampu bayonet dengan beberapa ukuran yaitu:

  • B22d, diameter dudukan lampu 22 mm dan kutub dobel
  • B15d, diameter dudukan lampu 15 mm dan kutub dobel
  • B15s, diameter dudukan lampu 15 mm dan kutub single
  • B9s, diameter dudukan lampu 9 mm dan kutub single

Gambar di bawah ini adalah contoh fitting lampu bayonet dengan model kutub double

Dudukan lampu bayonet kutub dobel

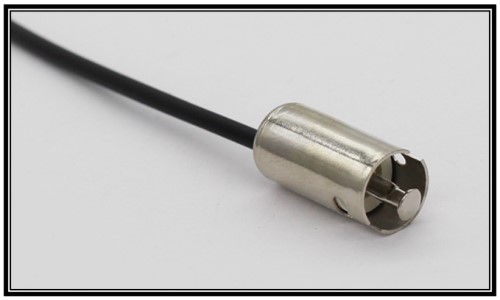

Sedangkan gambar di bawah ini adalah contoh fitting lampu bayonet dengan kutub single

Dudukan lampu bayonet kutub single

Pada kedua gambar di atas tampak perbedaan fitting lampu bayonet single dan double. Hal ini terlihat jelas pada konektor yang ada di bagian tengahnya.

Untuk yang single terdapat 1 buah konektor sedangkan yang doubel terdapat 2 buah.

Fitting Lampu Standard Edison Screw

Fitting lampu model edison screw tersedia dengan berbagai ukuran berdasarkan diameter area ulir lampunya.

Ukuran lampu standard edison screw

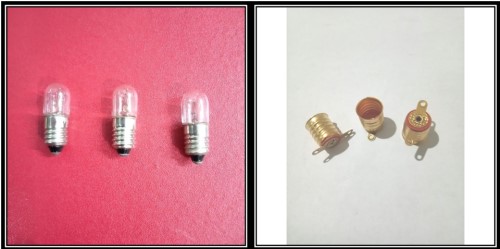

Kita ambil contoh ukuran E10 yang banyak digunakan pada lampu baterai yang bekerja pada tegangan 6V, 12V, dan 24V.

Lampu e10

Model lain dari fitting lampu standar edison screw banyak digunakan pada lampu model tempel di plafon rumah seperti yang tampak pada gambar di bawah ini.

Dudukan lampu atap

Gambar diatas merupakan salah satu model fitting tempel lampu yang banyak digunakan di plafon rumah.

Ukuran fisik dari fitting lampu ini biasanya sekitar 100mm x 100mm x 47mm dan digunakan pada lampu yang umumnya memiliki standar diameter kepala ulir lampu E27.

Gambar dibawah ini adalah contoh fitting lampu standard edison screw yang lain. Dudukan tersebut merupakan jenis dudukan gantung yang banyak digunakan disekitar kita.

Fitting gantung

https://images.tokopedia.net/img/cache/900/attachment/2018/7/25/153249525422776/153249525422776_358f8e94-95b5-40bc-bc21-f02945b9949b.png

Dudukan untuk Fluorescent Tubes

Berbeda lagi dengan lampu Fluorescent Tubes / TL. Terminal lampu & dudukannya khusus dan berbeda dari yang lain.

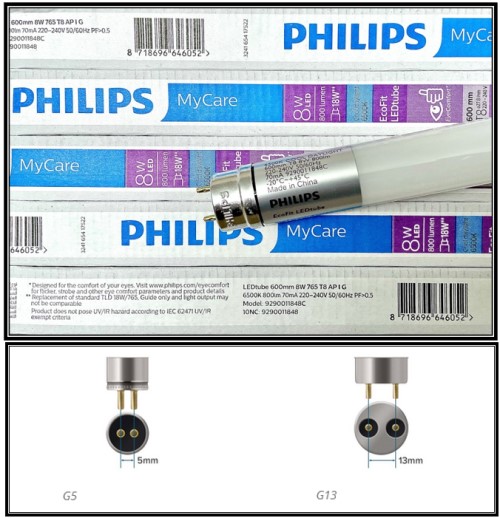

Fluorescent Tube

Umumnya, lampu TL ada yang memiliki jarak antar terminal 5 mm sering disebut standar “G5“ dan yang berjarak 13 mm sering disebut “G13“.

Selain spesifikasi jarak antar terminal, untuk dudukan lampu TL memiliki spesifikasi lain lagi yaitu diameter lampunya :

  • T4 adalah diameter 4mm
  • T5 adalah diameter 5mm
  • T8 adalah diameter 8mm
  • T12 adalah diameter 12mm

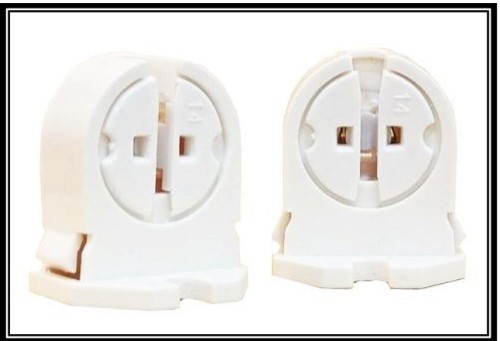

Gambar dibawah ini adalah salah satu model fitting yang digunakan untuk lampu TL.

Dudukan lampu fluorescent tube

Ukuran dari dudukan lampu tersebut harus disesuaikan dengan ukuran lampu yang digunakan, sehingga lampu dapat berfungsi dengan baik dan aman.

Fitting untuk Halogen Kacang atau Capsules

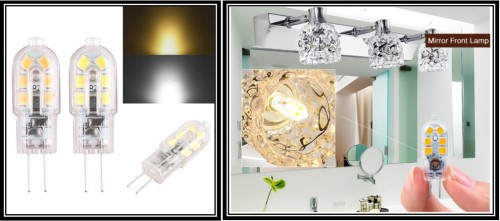

Jenis lampu yang lain lagi yang digunakan untuk mendukung kehidupan kita adalah lampu halogen kacang/capsules.

Lampu Halogen kacang

Jenis lampu ini sering digunakan bukan sebagai lampu penerangan yang utama melainkan cocok untuk variasi di area- area tertentu.

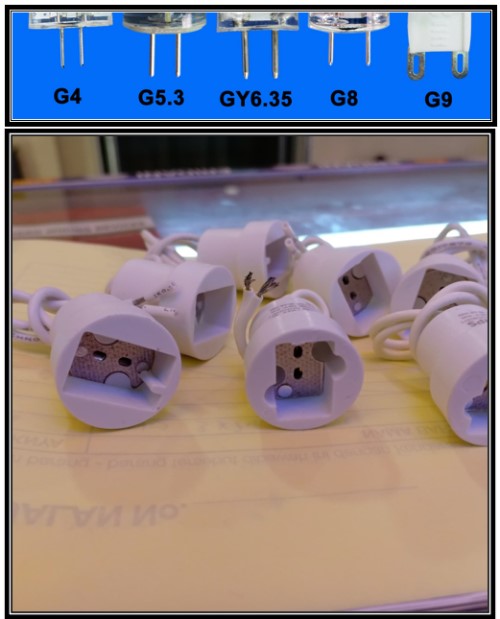

Berikut ini menunjukkan berbagai model konektor lampu halogen kacang dengan salah satu model dari dudukan lampu halogen.

Macam jenis konektor lampu halogen

Lubang yang ada di dudukan tersebut merupakan tempat menancapkan konektor lampu ke fittingnya.

Oleh sebab itu kita perlu memperhatikan model dan ukuran jarak lubang pada fitting tersebut, agar lampu dapat menancap secara baik.

Halogen Sorot  LED

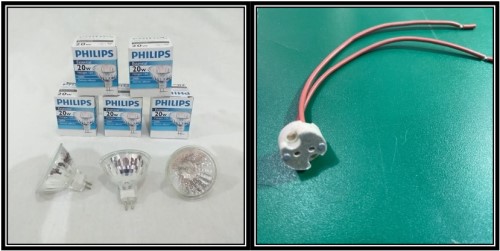

Model lampu halogen yang lain adalah lampu halogen sorot beserta dudukannya.

Lampu Sorot Halogen

Lampu halogen jenis ini tersedia dengan 3 model konektor.

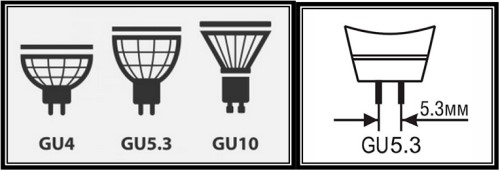

Konektor lampu halogen sorot

Jarak antara konektor lampu halogen sorot tersedia dalam beberapa model yaitu yang berjarak 4mm, 5.3mm, dan 10mm.

Jadi pastikan ukurannya sesuai dengan lampu yang hendak digunakan ya!

Dudukan Compact Fluorescents (CFL)

Model lampu yang banyak digunakan sebagai penerangan di rumah yang lain lagi yaitu model lampu CFL (Compact Fluorescents ). Ada beberapa jenis lampu CFL beserta dudukannya, yaitu sbb:

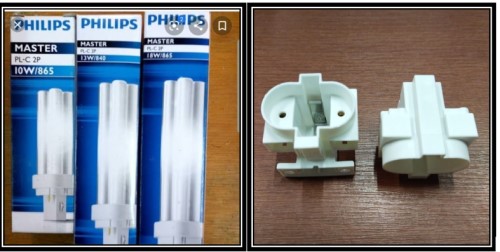

PLC 2 P

CFL PLC 2P

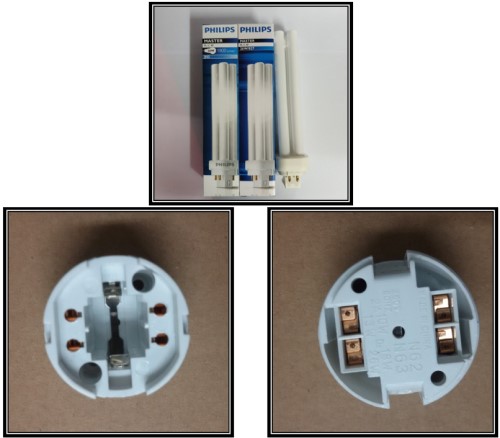

PLC 4 P

CFL PLC 4P

Model lampu PLL 4P

CFL PLL 4P

Model lampu PLS 2P

CFL PLS 2P

Dari informasi gambar-gambar diatas, maka terlihat model dari konektor masing-masing lampu CFL berbeda satu dengan yang lain.

Sebagai contoh jumlah pin konektor pada lampu; ada yang jumlahnya  4 buah ataupun 2 buah. Bentuk dari konektornya juga ada yang kotak, ada pula yang bulat.

Dengan demikian pada saat kita menggunakan / menyiapkan lampu atau fittingnya, harus diperhatikan model dan jumlah konektornya.

Sehingga lampu dan fitting dapat digunakan dengan baik dan aman.

Sekian artikel mengenai dudukan lampu kali ini. Semoga bermanfaat ya!
