Bagaimana Sih Kabel Listrik Standar PLN?

Kabel Listrik Standar PLN

Di publish oleh S-Gala.com, Tanggal

April 30, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Bagaimana Sih Kabel Listrik Standar PLN?

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Pada era modern seperti sekarang ini, listrik merupakan salah satu kebutuhan utama dalam kehidupan manusia. Tentunya kebutuhan kabel sebagai penghantar listrik juga tidak akan hilang selama kebutuhan listrik masih terus ada.

Nah, tapi tahukah kalian seperti apa kabel listrik standar PLN yang bagus dan aman digunakan di Indonesia?

Kabel seperti apa sih yang menjadi standar PLN agar tidak terjadi konsleting saat digunakan di rumah dan seluruh bangunan di Indonesia?

Yuk, kita bahas!

Kabel Listrik Standar PLN

Berikut ini adalah tabel penamaan kabel listrik standar PLN. Jadi ternyata, penamaan setiap jenis kabel ada aturannya, lho!

Standar Kode Kabel Listrik di Indonesia
Standar Kode Kabel Listrik Standar PLN Indonesia

Kode kabel listrik ada bermacam-macam. Mulai dari kabel listrik standar PLN jenis NYA, NYM, NYY, dll.

Pada umumnya instalasi listrik di rumah biasanya menggunakan kabel dengan kode huruf NYA atau bisa juga menggunakan kabel dengan kode huruf NYM.

Atau jika kita membutuhkan kabel untuk pemasangan bawah tanah (kabel tanam), maka kabel yang cocok adalah kabel dengan kode huruf NYFGbY.

Yang menjadi pertanyaan adalah apa arti sebenarnya dari kode huruf pada kabel listrik standar PLN tersebut?

Arti Kode Huruf Kabel Listrik

Setiap kode huruf kabel mewakili spesifikasi kabelnya masing-masing, maupun konstruksinya. Jadi setiap jenis kabel mempunyai fungsi yang berbeda.

Pemberian kode huruf ini biasa disebut dengan Nomenklatur Kabel.
Berikut ini adalah beberapa contoh nomenklatur kabel beserta artinya :

nomenklatur kabel

Arti Kode Kabel NYA

N = Kabel dengan inti tembaga
Y = Isolasi berbahan PVC
A = Kabel tunggal
Jadi, kabel dengan kode huruf NYA adalah kabel dengan inti tembaga tunggal dan ber-inti satu (tunggal) dengan ber-isolasi PVC satu lapis.

Arti Kode Kabel NYAF

N =Kabel dengan inti tembaga
Y = Isolasi berbahan PVC
A = Kabel tunggal
F = Penghantar kawat halus (serabut)
Jadi, kabel dengan kode huruf NYAF adalah kabel dengan inti tembaga serabut dan ber-inti satu (tunggal) dengan ber-isolasi PVC satu lapis.

Arti Kode Kabel NGA

N =Kabel dengan inti tembaga
G = Isolasi berbahan karet
A = Kabel tunggal
Jadi, kabel dengan kode huruf NGA adalah kabel dengan inti tembaga tunggal dan ber-inti satu (tunggal) dengan isolasi berbahan karet.

Arti Kode Kabel NYM

kabel NYM
kabel listrik jenis NYM

N =Kabel berinti tembaga
Y = Isolasi berbahan PVC
M = Inti kabel lebih dari satu
Jadi, kabel listrik NYM adalah kabel berinti tembaga ber-isolasi PVC, dan ber-inti lebih dari satu dengan ber-isolasi PVC di bagian luar.

Arti Kode Kabel NYMHY

N =Kabel dengan inti tembaga
Y = Isolasi berbahan PVC
M = Inti kabel lebih dari satu
H = Penghantar kawat halus (serabut)
Y = Isolasi luar berbahan PVC
Jadi, kabel dengan kode huruf NYMHY adalah kabel dengan inti tembaga serabut ber-isolasi PVC, dan ber-inti kabel lebih dari satu dengan isolasi PVC premium tahan panasdi bagian luar.

Arti Kode Kabel NYY

N =Kabel berinti tembaga
Y = Isolasi berbahan PVC
Y = Isolasi luar berbahan PVC
Jadi, kabel dengan kode huruf NYY adalah kabel  inti tembaga ber-isolasi PVC, dan ber-inti kabel tunggal atau lebih dari satu dengan isolasi bagian luar PVC.

Arti Kode Kabel NYYHY

N =Kabel berinti tembaga
Y = Isolasi berbahan PVC
Y = Isolasi berbahan PVC
H = Penghantar kawat halus (serabut)
Y = Isolasi luar berbahan PVC
Jadi, kabel dengan kode huruf NYYHY adalah kabel inti tembaga serabut ber-isolasi PVC, dan ber-inti tunggal atau lebih dari satu, dengan isolasi bagian luar PVC.

Arti Kode Kabel  NYRGbY

kabel nyrgby

N =Kabel inti tembaga
Y = Isolasi berbahan PVC
R = Pelindung kawat baja bulat
Gb = Dililit plat baja
Y = Isolasi luar bahan kulit PVC premium
Jadi, kabel dengan kode huruf NYRGbY adalah kabel dengan inti tembaga ber-isolasi PVC, dan ber-inti tunggal atau lebih dari satu, pelindung kawat baja bulat atau dililit plat baja, dengan isolasi bagian luar PVC.

Arti Kode Kabel NYFGbY

N =Kabel inti tembaga
Y = Isolasi berbahan PVC
F = Pelindung kawat baja pipih
Gb = Dililit plat baja
Y = Isolasi luar berbahan PVC
Jadi, kabel NYFGbY adalah kabel dengan inti tembaga ber-isolasi PVC, dan ber-inti lebih dari satu, dilindungi pelat baja pipih atau dililit pelat baja, dengan isolasi bagian luar PVC.

NB : Perlu diperhatikan juga bahwa kode huruf yang sama hurufnya namun berbeda letaknya memiliki arti yang berbeda.

Sebagai contoh : Kode huruf F pada kabel NYAF berada pada posisi huruf keempat (terakhir) memiliki arti penghantar kawat halus (serabut), sedangkan kode huruf F pada NYFGbY berada pada posisi huruf ketiga dan memiliki arti pelindung kawat baja pipih.

Dan berikut ini adalah beberapa kode kabel listrik standar PLN dengan inti kabel berbahan aluminium.

Arti Kode Kabel NFA

Kabel dengan inti aluminium untuk pemasangan jaringan udara

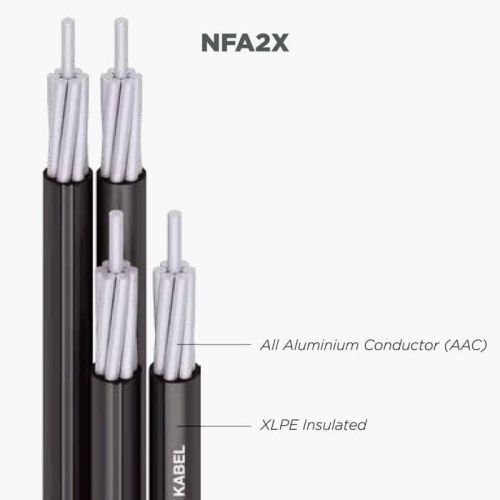

Arti Kode Kabel NFA 2X

arti kabel nfa2x

Kabel dengan inti aluminium untuk pemasangan jaringan udara dengan isolasi XLPE.

Arti Kode Kabel NFA 2 X-T

Kabel dengan inti aluminium untuk pemasangan jaringan udara, dengan isolasi XLPE dengan kawat gantung.

Arti Kode Kabel AAAC

Kabel AAAC atau All Aluminium Alloy Conductor adalah kabel dengan inti aluminium yang dipilin, memiliki daya tarik yang kuat, serta tahan karat.

Arti Kode Angka Kabel Listrik

Kode angka sebagai kode jumlah dan ukuran kabel. Selain kode huruf, kita juga dapat menemukan kode angka pada kabel listrik, kode angka ini juga sengaja dibuat untuk menunjukkan jenis ukuran kabel serta jumlahnya.

Contoh deskripsi kode kabel jenis NYHGbY 4 x 100 mm/0.6/1 kV. Artinya kabel tersebut memiliki ketentuan sebagai berikut :

  • N : Kabel jenis standar dengan penghantar tembaga
  • Y :  Mempunyai isolasi PVC
  • H : Kabel Untuk Alat Bergerak
  • Gb : Kawat Pita baja (perisai)
  • 4 x : mempunyai 4 saluran, merah, kuning, biru, hitam
  • 100 mm2 : Tiap saluran berpenampang masing-masing 100 mm2
  • 0,6/1kV : tegangan yang diijinkan 600 Volt tegangan Maksimal 1000 Volt.

Bahan Kabel Listrik yang Sesuai Standar PLN

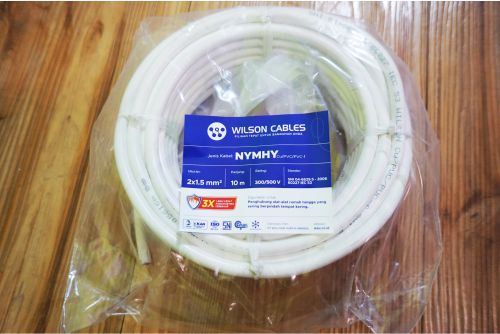

Contoh kabel yang lulus SNI (kabel Wilson NYMHY)

Jikalau ditanya bahan kualitas kabel listrik yang menjadi standar SNI itu seperti apa?

Jawabannya tentunya bermacam-macam sesuai dengan fungsinya masing-masing.

Misalnya, material kabel dengan inti tembaga merupakan bahan terbaik untuk kabel listrik standar PLN rumahan. Material aluminium kurang cocok untuk kabel listrik rumahan atau peralatan rumah tangga.

Tapi bahan baku aluminium sangat cocok untuk keperluan kabel yang menghantarkan arus listrik skala besar, misalnya untuk kabel tiang listrik. Bahan baku tembaga kurang cocok untuk menghantarkan arus listrik dengan skala sebesar itu.

Namun memang bahan penghantar yang paling sering digunakan adalah tembaga dan aluminium.

Kabel Grounding yang Digunakan PLN

Grounding cable digunakan untuk instalasi listrik bawah tanah. Sistem grounding merupakan sistem pengamanan terhadap perangkat-perangkat yang mempergunakan listrik sebagai sumber tenaga, dari lonjakan listrik, petir, dan sebagainya. Kebanyakan, masyarakat Indonesia menyebut grounding ini dengan istilah arde.

contoh kabel grounding - arde
Contoh kabel grounding, biasanya ditandai dengan warna hijau kuning

Secara umum, manfaat utama dari grounding cable ini adalah untuk menghantarkan arus listrik ke bumi/tanah. Beberapa contoh penerapannya adalah sbb :

  1. Misalnya, saat alat elektronik ada yang konslet dan listriknya bocor, listrik akan dihantarkan ke tanah sehingga kita tidak kesetrum
  2. Digunakan dalam instalasi penangkal petir
  3. Mencegah kerusakan alat elektronik ketika terjadi listrik bocor atau tegangan bocor

Jika kalian ingin memasang kabel grounding atau grounding road di rumah, ada beberapa hal yang harus diperhatikan, yaitu:

  1. Tanam kabel grounding secara menyebar, semakin banyak jalur akan semakin baik
  2. Sebaran kabel grounding jangan terlalu berdekatan
  3. Pastikan setiap kabel grounding terhubung satu sama lain agar listrik dapat mengalir dengan baik dan merata
  4. Hindari area penanaman kabel grounding di tanah berbatu/berpasir
  5. Lokasi sistem grounding cable jangan terlalu jauh dari rumah/bangunan, tapi jangan sampai juga merusak instalasi yang sudah tertanam
  6. Usahakan jalur kabel grounding tidak berbelok-belok alias lurus

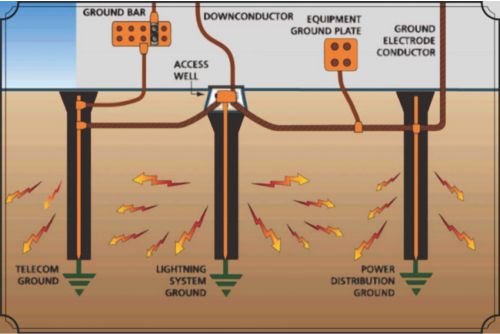

contoh sistem grounding
Contoh konsep sistem arde

Bahan Kabel Grounding

Kabel grounding yang paling bagus adalah pipa padat yang terbuat dari tembaga. Selain sebagai penghantar yang kuat, tembaga juga tidak mudah berkarat.

Sementara, penggunaan bahan besi sebagai kabel grounding harus dihindari karena bahan ini sangat mudah berkarat.

Selain di lokasi rumah, kabel grounding juga bisa ditambahkan pada kendaraan kalian juga, lho! Secara garis besar, penambahan kabel grounding pada mobil bisa membuat aliran listrik lebih stabil.

Kabel Tiang Listrik Standar PLN

Tiang listrik adalah suatu bahan yang terbuat dari besi baja yang berbentuk ukuran panjang bulat. Tiang listrik beton yaitu yang terbuat dari semen dan dicampur dengan semen dan ditambah besi kecil sebagai tulangnya.

Sekarang banyak yang menggunakan tiang beton dengan menggunakan kabel rtc yang lebih aman dari pada jaringan instalasi.

Jenis kabel listrik yang sering digunakan adalah jenis kabel ACSR.

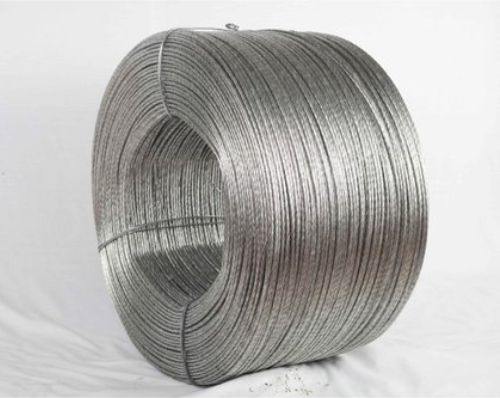

Kabel ACSR

Biaya Pemindahan Kabel Listrik PLN

Biaya pindah kabel PLN tahun 2016 lalu untuk 2 kabel diganti baru totalnya Rp 693.000,- dengan rincian biaya jasa Rp 319.000,- dan materialnya Rp236.000,-.

Nah,cara pasang kabel listrik baru bisa dilakukan dengan 3 cara yaitu dengan mendatangkan petugas PLN, dengan via telepon, ataupun dengan via online.

Untuk pasang sambungan baru PLN, menurut peraturan yang berlaku, ada beberapa jenis biaya yang harus dibayarkan untuk memasang sambungan baru PLN yaitu :

  • Biaya Guna Penyambungan (BP)
  • Uang Jaminan Langganan (UJL)
  • Biaya Materai
  • Token listrik perdana minimal Rp5.000

Berdasarkan informasi, biaya sambungan baru PLN adalah Rp1.218.000 namun belum termasuk biaya materai dan token listrik perdana.

konsep 3 meter PLN

Standar Warna Kabel PLN

Kabel listrik memiliki banyak varian warna dan tentunya masing-masing warna memiliki fungsinya sendiri-sendiri.

Lalu seperti apa standar warna kabel PLN yang baik?

Standar warna kabel yang sering kita temui adalah kabel berwarna merah, kuning, hitam, biru dan hijau.

Kabel dengan warna merah dan kuning biasanya digunakan untuk mengantarkan listrik satu fasa.

Saat menggunakan kabel berwarna merah dan kuning penggunaannya harus lebih teliti dan hati-hati karena kedua kabel ini akan langsung dialiri listrik dari PLN.

Sedangkan kabel berwarna hitam, biasanya digunakan untuk mengantarkan listrik untuk kabel fasa ke 3.

Kabel berwarna biru digunakan sebagai kabel yang netral.

Dan terakhir untuk kabel berwarna hijau strip digunakan sebagai kabel ground atau arde.

Nah, sangat bermanfaat bukan informasi kali ini? Jangan lupa untuk mampir ke artikel s-gala.com yang lainnya ya!

Download juga aplikasi S-gala.com di playstore handphone kalian untuk mendapatkan peluang bisnis, promo, dan bonus-bonus menarik ya!
