Mengenal Komponen & Rangkaian Lampu Tenaga Surya

Cover Komponen & Rangkaian Lampu Tenaga Surya

Di publish oleh S-Gala.com, Tanggal

September 23, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Mengenal Komponen & Rangkaian Lampu Tenaga Surya

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Lampu tenaga surya / solar cell kini makin banyak peminatnya. Dengan menggunakan lampu tenaga surya untuk penerangan jalan, maka suasana jalan tersebut akan terlihat lebih rapi dan menarik.

Salah satu penyebabnya adalah sudah tidak adanya kabel – kabel listrik di sekitar tiang lampu yang menyalurkan energi listrik ke lampu.

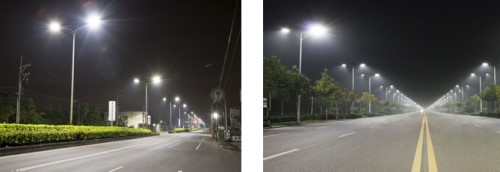

lampu tenaga surya di jalanan

Komponen & Rangkaian Lampu Tenaga Surya

Sekarang kenalan yuk dengan komponen & rangkaian lampu tenaga surya ini! Teknologi cerdas pembangkit listrik tenaga surya ini ternyata tidak ribet & banyak manfaatnya lho!

Komponen Lampu Tenaga Surya

Set Panel Surya

Panel surya berfungsi sebagai pengubah cahaya matahari menjadi listrik.

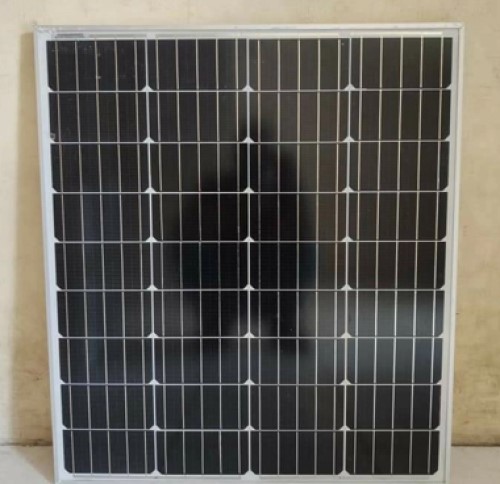

Gambar di bawah ini menunjukan salah satu model panel surya dengan ukuran 100 WP.

Panel Surya

Harga panel surya seperti gambar diatas cukup ekonomis, yaitu berkisar Rp. 600.000,-. Ukuran fisik dari panel surya tersebut kira-kira adalah 100 cm X 60 Cm X 3 Cm

Baterai

Baterai berfungsi untuk menyimpan energi listrik untuk digunakan nanti di malam hari ketika panel surya tidak beroperasi.

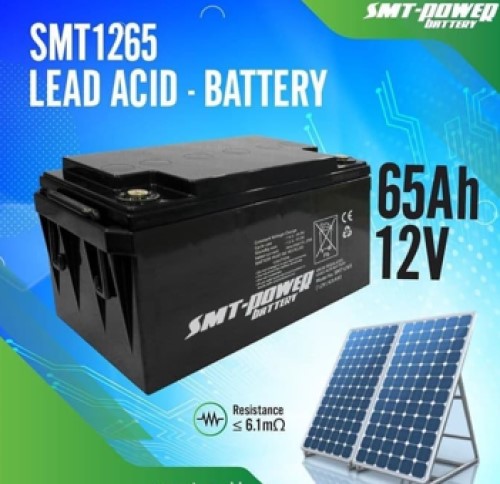

baterai untuk lampu tenaga surya

Contoh baterai yang ada pada gambar diatas merupakan baterai dengan spesifikasi tegangan 12 Volt dan daya baterai 65 Ah. Baterai tersebut dijual pada kisaran Rp. 1.600.000,-

Lampu LED Penerangan Jalan

Komponen lampu tenaga surya lain yang penting juga adalah lampu itu sendiri. Lampu yang dipilih adalah yang bertegangan 12 V arus DC.

Hal ini bertujuan agar lampu dapat beroperasi dengan menggunakan aki yang umumnya memiliki tegangan output 12 Volt sehingga sistem lampu penerangan yang dibuat lebih sederhana dan handal.

Lampu Penerangan Jalan

Lampu tersebut memiliki spesifikasi tegangan input 12 V dan memerlukan daya listrik sebesar 50 W, dengan demikian lampu tersebut memerlukan arus listrik sebesar 2 Ampere untuk dapat beroperasi dengan baik.

Sehingga apabila lampu ini dipasang dengan menggunakan aki dengan kapasitas 65 Ah seperti gambar diatas, maka lampu dapat menyala sekitar 20 – 30 jam.

Lampu dengan model seperti gambar diatas tersedia di marketplace dengan harga sekitar Rp. 575.000,-

Peralatan lainnya – koneksi

Kabel

Peralatan pendukung lainnya adalah kabel-kabel yang menghubungkan antar peralatan yang digunakan pada sistem kelistrikan lampu tenaga surya.

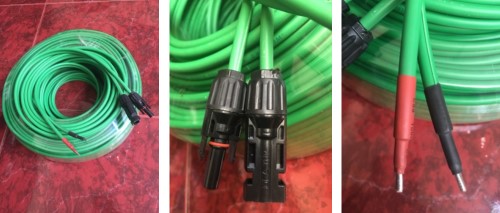

Kabel untuk lampu tenaga surya

Kabel seperti gambar diatas berukuran 2 X 2,5 mm dan sudah dilengkapi soket yang siap dihubungkan ke solar panel.

Harga kabel tersebut untuk panjang 4 meter adalah Rp. 70.000,-.

Mounting Bracket

Peralatan pendukung lampu tenaga surya lainnya adalah braket solar panel.

dudukan lampu tenaga surya

Harga braket solar panel berkisar Rp. 385.000,-. Dengan menggunakan braket, maka solar panel akan terpasang dengan baik dan aman.

Sensor

Sensor dipasang pada panel surya yang umumnya berukuran besar. Hal ini diperlukan sebagai pengamanagar panel-panel surya tidak sampai terbakar pada saat digunakan.

Anak panah pada gambar diatas menunjukan posisi penempatan sensor.

Harga sensor berkisarantara Rp. 1.900.000,-.

Kontroller

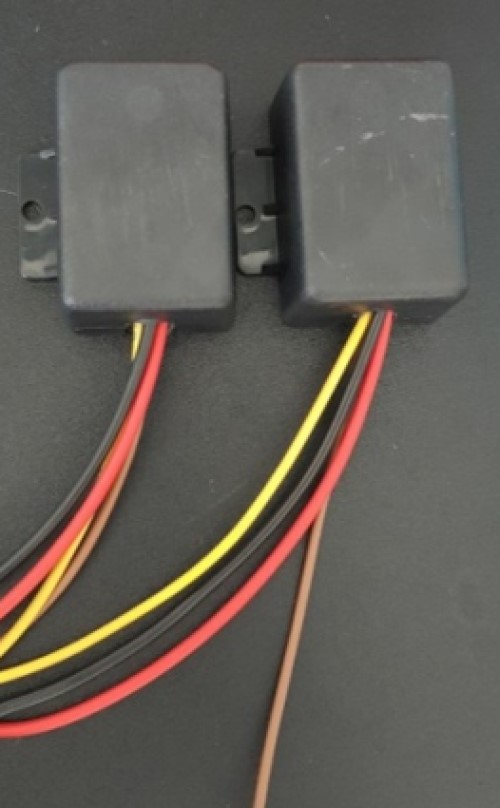

Perangkat pendukung lampu tenaga surya adalah kontroller yang memiliki bentuk fisik seperti pada gambar di bawah ini.

Kontroller ini dihubungkan ke solar panel, lampu serta aki menggunakan kabel – kabel yang ada di kontroller untuk mengatur sistem kelistrikan dari lampu panel surya dapat berjalan dengan baik.

Harga perangkat ini di marketplace berkisar antara Rp 35.000,-

Rangkaian Lampu Tenaga Matahari

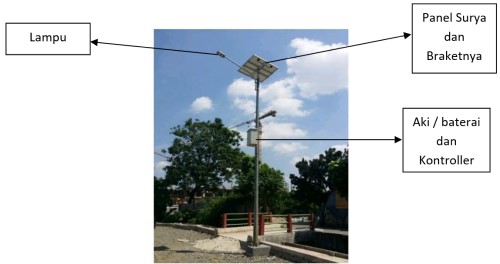

Komponen yang telah dibahas diatas akan disusun sedemikian rupa seperti gambar di bawah ini agar dapat berfungsi dengan baik.

Rangkaian lampu tenaga surya

Komponen & Rangkaian LampuTenaga Surya

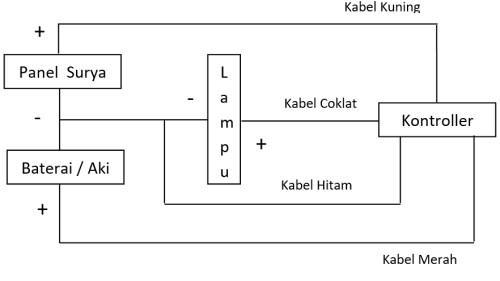

Setelah perangkat –perangkat dari lampu tenaga surya sudah terpasang, maka kita hubungkan peralatan satu dengan yang lain seperti diagram dibawah ini sehingga lampu dapat beroperasi dengan baik.

skema diagram rangkaian lampu tenaga surya

Arti warna kabel :

Kabel warna Hitam - Dihubungkan ke kutub negatif dari baterai, panel surya serta lampu

Kabel warna Merah - Dihubungkan ke kutubpositif dari baterai

Kabel warna Coklat - Dihubungkan ke kutub positif dari lampu

Kabel warna Kuning - Dihubungkan ke kutubpositif dari panel surya

Pada perangkat kontroller sudah tersedia juga pengatur untuk membuat lampu menyala ketika matahari mulai tenggelam dan lampu padam ketika matahari terbit.

Ataupun lampu akan padam ketika cahaya di sekitar lampu cukup terang, sehingga ketika mendung lampu menyala.

Pada umumnya perangkat ini cukup handal dan jarangrusak sehingga pada pemakaiannya kita hanya perlu mengganti aki saja setelah beberapa tahun.

Jadi sudah semakintertarik untuk pakai energi matahari sebagai sumber listrikmu?

Mampir juga ke artikel lain di s-gala.com untuk dapat berbagai informasi menarik lainnya ya!
