Tutorial Cara Memasang LED Strip Tanpa Adaptor

LED strip Tanpa Adaptor

Di publish oleh S-Gala.com, Tanggal

September 8, 2020

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Tutorial Cara Memasang LED Strip Tanpa Adaptor

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp

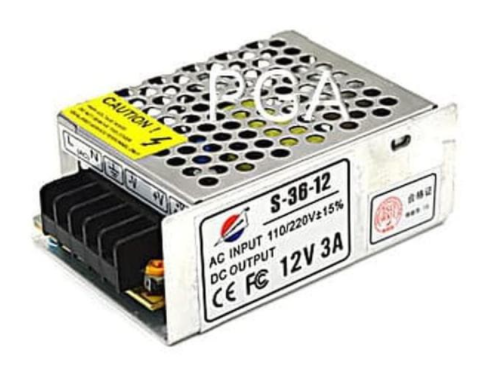

Rangkaian LED strip memerlukan adaptor sebagai pengubah listrik (PLN) yang berarus bolak-balik (AC) ke listrik arus searah (DC). Adaptor juga bertugas menurunkan listrik PLN yang bervoltase 220 Volt menjadi 12 Volt atau 5 Volt tergantung jenis LED strip yang digunakan.

Bagaimana jika adaptor rusak?

Dalam kondisi yang ideal, cara terbaik adalah mengganti dengan adaptor baru yang berfungsi dengan baik, tapi jika dalam kondisi tertentu dan tidak memungkinkan untuk mendapatkan adaptor pengganti, maka kita dapat menggunakan rangkaian sederhana dengan beberapa komponen berikut ini untuk menyalakan LED strip dalam kondisi darurat.

Contoh rangkaian yang dapat digunakan untuk menghubungkan LED strip 12V tanpa adaptor dapat dilihat di gambar berikut.

Rangkaian untuk mengubah listrik dari AC (PLN) menjadi DC sesuai kebutuhan LED

Catatan!

  • Gunakan rangkaian ini dalam kondisi tidak dapat menemukan adaptor pengganti atau dalam kondisi mendesak.
  • Berhati-hati dalam menggunakan rangkaian ini, karena berpotensi merusak LED strip dalam pemakaian jangka waktu yang lama, karena minimnya komponen yang digunakan arus listrik menjadi kurang stabil.
  • Pastikan juga seluruh sambungan terpasang dengan baik dan aman, dan sebaiknya tetap menggunakan papan rangkaian untuk menjaga komponen tidak saling bersentuhan. Apabila tidak menggunakan papan rangkaian dan tidak terlindungi dengan baik, tetap ada resiko untuk tersetrum listrik dari rangkaian tersebut.

Daftar komponen yang diperlukan untuk menyalakan LED strip tanpa adaptor:

  1. D1, D2, D3, dan D4 = Dioda 1N4007 (4 buah)
  2. C1 = Kapasitor 220uF, 63V (1 buah)
  3. R1 = Resistor 47K ohm, 1W (1 buah)
  4. R2 = Resistor 56K ohm, 1W (1 buah)
Hasil rangkaian yang dibuat untuk memasangkan LED strip 12V tanpa adaptor
LED strip yang menyala tanpa adaptor
LED strip 12V yang berfungsi tanpa adaptor

Pada rangkaian tersebut kita dapat memperoleh komponen-komponen dengan mudah di pasaran ataupun diperoleh dengan mencabut dari peralatan elektronik lainnya yang sudah tidak digunakan atau rusak.

Selamat mencoba dan tetap perhatikan keselamatan.

Jangan lupa untuk mampir ke artikel lainnya di s-gala.com ya!

Intip juga peluang usaha berkaitan dengan LED strip melalui katalog kami atau hubungi CS kami untuk penjelasan lebih detail.
