Tutorial Cara Memasang Kabel Tape Mobil

Cara memasang kabel tape mobil

Di publish oleh S-Gala.com, Tanggal

February 18, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Tutorial Cara Memasang Kabel Tape Mobil

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Cara Memasang Kabel Tape Mobil Double DIN

Salah satu hiburan pada saat berpergian menggunakan mobil adalah mendengarkan music atau menonton film atau video dan head unit atau tape merupakan media yang dapat memutarkan lagu atau video pada mobil.

Head unit sendiri ada dua jenis berdasarkan ukurannya, yaitu single DIN dan double DIN.

DIN sendiri merupakan standard ukuran dari head unit yang dikeluarkan oleh organisasi nasional di Jerman untuk standardisasi yaitu Deutsches Institut für Normung, sehingga semua pabrikan mobil mengikuti standard ukuran ini.

Single DIN biasanya terdapat pada mobil-mobil lawas, sedangkan untuk mobil-mobil keluaran baru biasanya sudah menggunakan double DIN.

Dari fungsinya sendiri single DIN dan double DIN kurang lebih sama, kedua-duanya dapat mengakomodir kebutuhan untuk menjalankan multimedia di dalam mobil.

Namun untuk tipe double DIN biasanya user interfacenya akan berupa lcd dan touchscreen yang berukuran besar karena ukurannya memungkinkan sedangkan untuk tipe single DIN sendiri biasanya tidak menggunakan LCD.

Jika menggunakan LCD pun, ukurannya kecil atau menggunakan mekanisme pelipatan LCD atau berupa pop up display karena keterbatasan ukurannya.

head unit single din
Gambar head unit single din
head unit double din
Gambar head unit double din

Peralatan untuk memasang kabel tape mobil

Untuk memasang tape mobil sendiri, head unit single DIN atau double DIN tidak jauh berbeda. Peralatan yang diperlukan antara lain:

Pry tool

Pry tool merupakan alat pembuka dashboard berbahan plastik.

Tool ini mencegah rusaknya permukaan dashboard pada saatdibuka, selain itu, tool ini juga memudahkan dalam proses membuka dashboard.

Gambar pry tool
Gambar Pry tool untuk membuka dashboard

Obeng plus dan minus

Obeng plus dibutuhkan untuk mempermudah dalam memasang atau melepaskan baut dan skrup yang berbentuk seperti kembang 4 sisi.

Sedangkan obeng minus adalah obeng dengan bentuk yang pipih dan berguna untuk mengencangkan baut atau mencongkel sesuatu.

Alat-alat penyambung kabel

Alat penyambung kabel berupa crimping tool, cutter, kabel, tang potong, isolasi listrik atau shrink tube, skun dan soket, dll sesuai kebutuhan.

Multimeter

Multimeter merupakan alat untuk mengecek jalur-jalur kelistrikan.

Sebelum membuka atau mengganti head unit sendiri, ada baiknya kalian mengetahui sistem perkabelan utama dari mobil untuk keperluan head unit.

Jalur kelistrikan utama pada motor

Ada 3 jalur kelistrikan utama yang perlu diketahui:

Jalur listrik +12V langsung dari aki

Jalur ini biasanya memiliki warna kabel otomotif mobil berwarna kuning.

Jalur ini biasanya digunakan head unit untuk menyimpan memory settingan seperti jam, channel radio, dll (makanya jika kalianmengganti aki tanpa menggunakan backup baterai, pengaturan head unit biasanyaakan ter-reset).

Jalur listrik +12V ACC dari kunci kontak

Jalur ini biasanya memiliki warna kabel berwarna merah.

Jalur ini digunakan untuk menyalakan headunit pada saat kunci kontak pada posisi ACC.

Jalur Ground atau negatif

Jalur ground biasanya memiliki warna kabel berwarna hitam atau menggunakan bodi mobil sebagai kontaknya.

Satu hal lagi yang perlu diperhatikan adalah jika kalian memasang head unit dari keadaan kosong (belum ada head unit dan speaker bawaan), maka lebih baik kalian serahkan kepada ahlinya.

Hal ini karena saat memasang head unit dari keadaan kosong, kalian juga harus memasang speaker dan menarik kabel yang jika pemasangannya tidak baik akan dapat berakibat konsleting yang dapat memicu terjadinya kebakaran.

Sedangkan jika kalian ingin mengganti head unit mobil sendiri cara dibawah ini dapat dijadikan sebagai panduan.

Langkah-langkah untuk mengganti head unit

Langkah-langkah untuk memasang head unit mobil adalah :

Melepas head unit lama dari dashboard

Untuk melepas head unit dari dashboard, kalian harus melepas framenya terlebih dahulu.

Kalian dapat mencari caranya di youtube untuk mobil kalian masing-masing karena tiap mobil memiliki cara yang berbeda dalam membuka frame.

Periksa skema kelistrikan head unit lama

Untuk head unit bawaan biasanya menggunakan soket untuk menghubungkan kabel dengan head unit.

Biasanya terdapat dua soket atau jack utama pada head unit yaitu satu soket besar untuk jalur listrik dan speaker, dan satu jack berbentuk lingkaran untuk antena.

Setiap head unit biasanya terdapat stiker informasi mengenai jalur-jalur kelistrikan untuk soketnya dan dapat dijadikan panduan untuk memasang head unit yang baru

skema soket bawaan
Gambar skema soket head unit bawaan

Periksa skema kelistrikan head unit baru

Sama seperti head unit lama, pada head unit baru juga biasanya terdapat skema kelistrikan untuk soketnya.

Kalian bisa membandingkan dengan skema kelistrikan dengan head unit lama, jika soketnya berbentuk sama dan jalur kelistrikannya juga sama, kalian dapat menggunakan soket yang lama pada head unit baru (plug n play).

Sedangkan jika skema kelistrikannya berbeda maka kalian harus memotong kabel sesuai dengan jalurnya dan menyambungkannya yang disesuaikan dengan jalur listrik head unit yang baru.

Gunakan isolasi listrik atau shrink tube untuk membungkus sambungan sehingga mencegah terjadinya konsleting.

soket double din after market
Gambar skema soket head unit double din after market

Tes / Nyalakan Head Unit

Setelah semua jalur listrik terpasang dengan baik, kalian dapat mengetes head unit baru ini dengan menyalakannya. Tes semua fungsi-fungsi dan pastikan semua speaker berfungsi dengan baik.

Pasang frame head unit

Pasang Kembali frame head unit pada dashboard dan pastikan semua terpasang dengan baik.

Mengkoneksikan smartphone ke head unit

Ada beberapa cara untuk mengkoneksikan smartphone kalian ke head unit baik itu untuk mendengarkan audio, video, menggunakan android auto atau apple car play (untuk head unit yang sudah support) diantaranya adalah:

Menggunakan wireless seperti Bluetooth

Untuk mengkoneksikan head unit dengan smartphone menggunakan Bluetooth kalian tinggal mengaktifkan Bluetooth di smartphone kalian dan mem-pairing dengan head unit setelah itu kalian dapat menjalankan musik, video ataupun aplikasi pada head unit.

Menggunakan kabel

Selain menggunakan Bluetooth, untuk head unit yang tidak support Bluetooth, head unit ini menggunakan kabel untuk mengkoneksikan smartphone kalian.

Terdapat dua cara untuk menggunakan kabel:

Menggunakan kabel aux

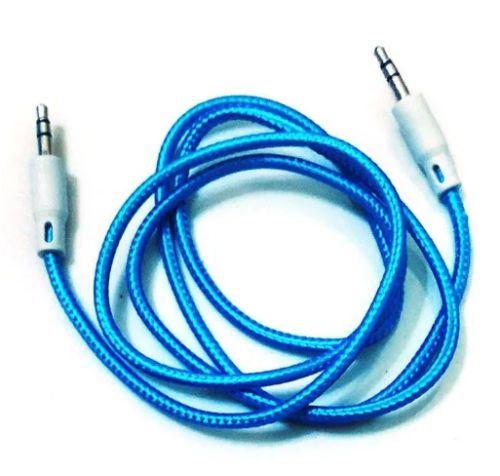

kabel aux mobil
Gambar kabel aux untuk tape mobil

Menggunakan kabel aux biasanya menggunakan jack stereo 3.5mm.

Dengan menggunakan jack stereo ini kalian dapat meneruskan sinyal audio ke perangkat head unit dengan mode aux.

Menggunakan kabel USB

kabel USB mobil
Gambar kabel USB mobil

Dengan kabel USB kalian dapat lebih luas lagi menggunakannya sama seperti menggunakan Bluetooth.

Selain dapat memutar lagu, pada head unit tertentu dapat juga menjalankan aplikasi.

Caranya mudah hanya dengan menyambungkan smartphone kalian dengan kabel USB.

Sekian artikel kali ini, semoga bermanfaat ya!
