LED Neon Flex sudah dikenal dengan fleksibilitasnya dan kemudahannya dalam instalasi, hanya dengan memotong dan menempel, LED neon flex sudah dapat dinikmati.

Namun ada beberapa hal yang perlu diperhatikan dalam merangkai dan memasang LED neon flex ini sehingga menghasilkan hasil yang maksimal dan tahan lama.

Apa saja langkahnya? Yuk kita bahas!

Langkah 1: Merencanakan pekerjaan

Membuat rencana pemasangan akan lebih memudahkan kita dalam memasang LED neon flex dan melacak sumber permasalahan jika terdapat masalah pada saat pemasangan berlangsung.

macam-macam penggunaan led neon flex
Berbagai macam penggunaan led neon flex

Beberapa hal yang perlu diperhatikan sebelum memasang LED neon flex:

  1. Tentukan warna-warna yang akan digunakan.
  2. Tentukan banyak atau panjangnya LED neon flex yang akan digunakan. Hal ini nantinya akan menentukan seberapa besar adaptor yang digunakan.
  3. Dimana LED neon flex akan dipasang.
  4. Apakah LED neon flex perlu tahan air atau tidak (indoor atau outdoor).
  5. Mempersiapkan peralatan dasar untuk memasang led neon flex.

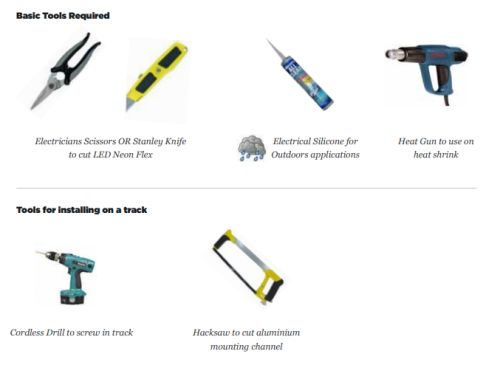

Gambar beberapa tools yang diperlukan seperti gunting atau cutter, lem silicon, heat gun, bor, dan gergaji

Langkah 2: Memilih adaptor yang tepat

LED neon flex biasanya beroperasi di 24VDC, sedangkan listrik PLN mengeluarkan listrik 220 VAC sehingga pemilihan adaptor atau transformer yang tepat akan mempengaruhi keawetan dari LED neon flex yang dipasang.

Banyak sekali jenis adaptor yang dijual di pasaran, namun untuk memilih yang tepat adahal dasar yang dapat diikuti yaitu sesuaikan output daya yang dihasilkan oleh adaptor dengan LED neon flex yang dipasang. Keterangan rincinya bisa dilihat di tabel berikut ini:

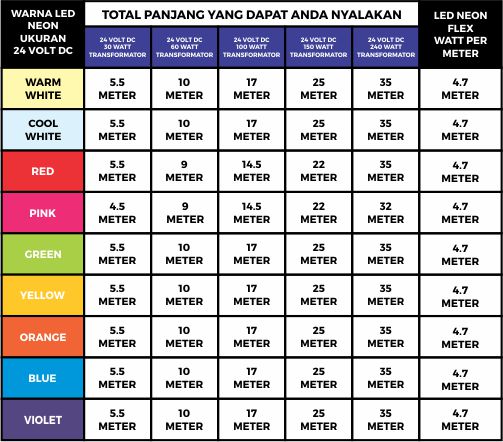

tabel LED neon flex dan adaptor yang diperlukan
Tabel patokan yang dapat diikuti dalam memilih daya adaptor & panjang maksimal LED Neon flex yang dapat dipasang

Untuk rangkaiannya sendiri cukup dengan menghubungkan input dari adaptor ke listrik PLN dan output dari adaptor ke LED neon flex.

Cara menyambung LED Neon Flex ke listrik

Langkah 3: Menyiapkan LED neon flex

Unpack dan unroll

Siapkan LED neon flex dengan unpack dan unroll. Di pasaran sendiri LED neon flex ada yang dijual dengan satuan roll dengan panjang 50 meter, 10 meter atau 5 meter.

LED neonflex mungkin terlihat seperti selang air namun perlu kehati-hatian karena di dalamnya terdapat kabel kecil dan rangkaian elektronik dan jangan juga ditekuk juga.

LED neonflex ini akan kuat jika dipasang pada jalur aluminium.

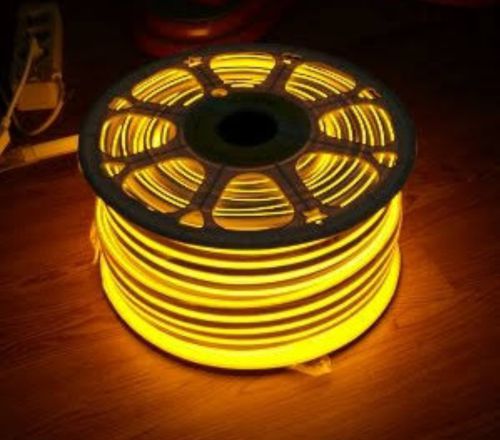

Gulungan led neon flex

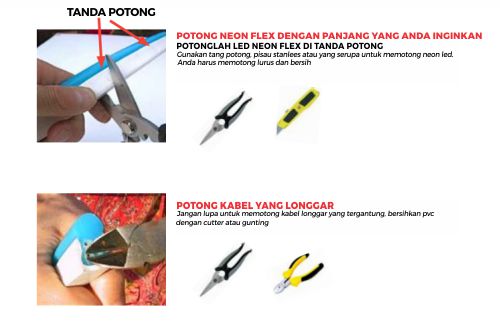

Memotong LED neon flexsesuai dengan kebutuhan

Untuk memotong LED neon flex tidaklah sembarangan, potong di tempat yang sudah disediakan. Biasanya pada LED neon flex terdapat tanda tempat untuk memotong.

Jika pemotongan dilakukan tidak pada tempatnya dapat berakibat LED neon flex tidak akan menyala. Gunakan gunting atau cutter tajam untuk memotong LED neon flex ini. Potong secara lurus dan bersih.

Kalian bisa mempelajari langkah detailnya di artikel >> “Cara Memotong &Menyambung LED neon Flex” di website s-gala.com.

Potong kabel yang tertinggal

Setelah memotong LED neon flex, terkadang terdapat sisa kabel yang tertinggal pada potongan tersebut. Sisa kabel ini dapat dipotong dengan tang potong atau gunting.

Langkah Merangkai dan Memasang LED Neon Flex
Cara Memotong LED Neon Flex

Langkah 4: Menempelkan LED neon flex

LED neonflex dapat ditempelkan pada berbagai permukaan seperti kayu, plastik, besi ataupun tembok beton. Untuk kerapian dan ketahanan, kalian dapat menempelkan LED neon flex ke rel aluminium yang dibuat khusus untuk menempelkan LED neonflex.

Namun untuk beberapa permukaan kalian dapat juga menempelkan langsung dengan double tape karena LED neon flex ini memiliki permukaan yang rata.

Jika kalian menggunakan rel aluminium, pastikan juga tidak ada permukaan yang tajam atau menonjol pada rel tersebut seperti baut atau sambungan rel. Karena permukaan yang tajam atau menonjol dapat membuat LED neon flex rusak pada saat ditempel ke rel.

Langkah Menempelkan LED Neon Flex
Instalasi rel aluminium dan cara menempel led neon flex

Langkah 5: Menempel LED neon flex ke rel

Yang perlu diperhatikan pada saat memasang atau menempelkan LED neon flex ke rel adalah:

  1. Tempelkan atau pasang LED neon flex dari ujung dan perlahan dengan menekan LED neon flex dengan menggunakan tangan sampai masuk seluruhnya ke dalam rel.
  2. Jangan menggunakan palu untuk memasukkan LED neon flex ke dalam rel.
  3. Jangan memasukkan LED neon flex dari dua ujung secara berbarengan karena dapat membuat LED neon flex melengkung.

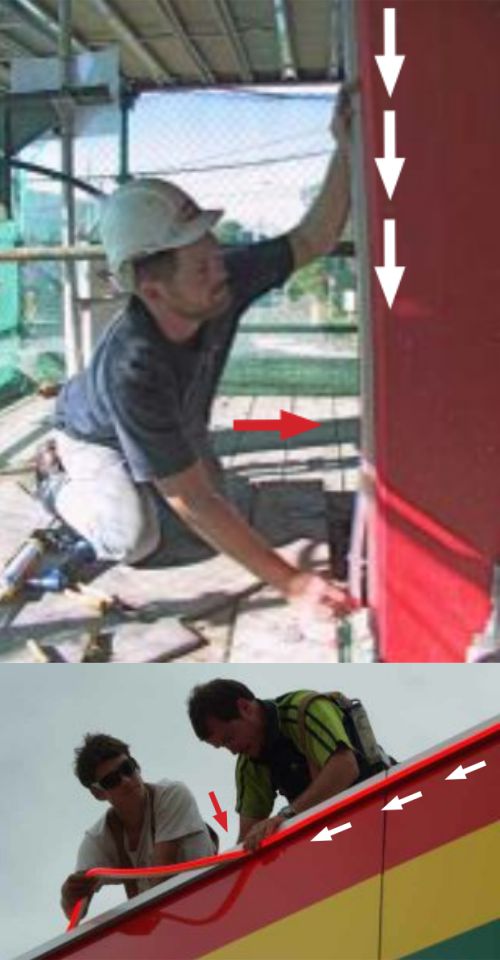

Langkah menempel led neon flex
Cara memasang LED neon flex ke dalam rel adalah satu arah, dimulai dari salah satu ujungnya

Langkah 6: Menyambungkan LED neon flex dengan adaptor

Ada 3 opsi untuk menyambungkan LED neon flex dengan adaptor sesuai dengan peruntukkannya.

Opsi 1: Menggunakan quick connector untuk penggunaan ringan

Yang diperlukan adalah LED neon flex quick connector, end cap, dan heat shrink.

Langkahnya cukup sederhana yaitu sebagai berikut.

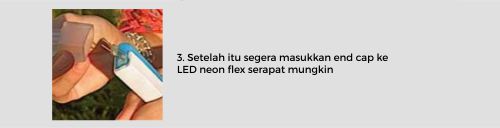

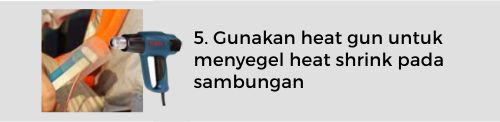

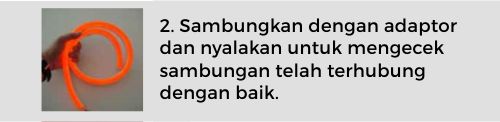

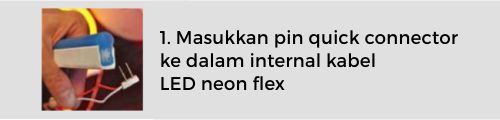

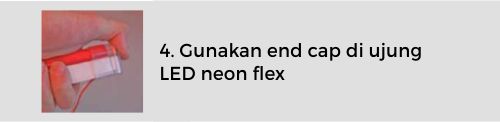

Langkah menggunakan quick connector untuk led neon flex
Langkah menggunakan quick connector untuk led neon flex
Langkah menggunakan quick connector untuk led neon flex
Langkah menggunakan quick connector untuk led neon flex
Langkah menggunakan quick connector untuk led neon flex

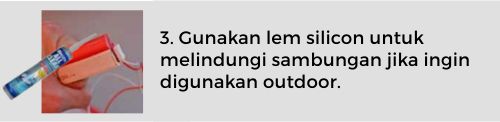

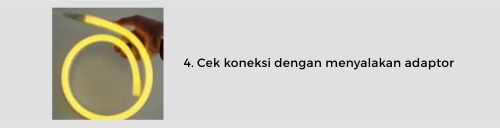

Opsi 2: menggunakan soket power untuk penggunaan indoor atau outdoor berat

Yang diperlukan adalah soket power LED neon flex dan pin konektor (yang bergerigi). Langkahnya adalah sebagai berikut.

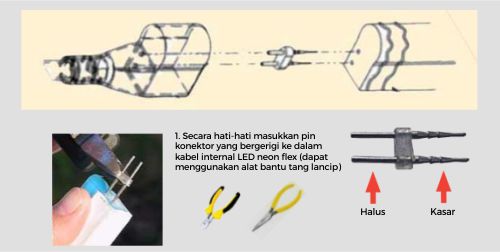

Langkah menggunakan soket power untuk led neon flex
Langkah menggunakan soket power untuk led neon flex
Langkah menggunakan soket power untuk led neon flex
Langkah menggunakan soket power untuk led neon flex
Langkah menggunakan soket power untuk led neon flex

Opsi 3: Menggunakan penutup dari bawaan pabrik untuk penggunaan outdoor ekstrim pada eksterior bangunan atau jembatan

LED neon flex menggunakan penutup silikon untuk lingkungan ekstrim

Sebagai alternatif untuk kondisi outdoor ekstrim kalian dapat menggunakan lampu LED neon flex yang sudah dipasangkan konektor yang dibuat oleh pabrikan yang terdiri dari endcap, silicon, dan heat shrink.

Catatan teknis:

Perhatikan pada saat menghubungkan LED neon flex ke adaptor, ada polaritas + dan -, polaritas ini harus dihubungkan secara benar untuk LED neon flex dapat menyala. Kutub + pada LED neon flex harus disambungkan ke kutub + output pada adaptor begitu juga dengan kutub – pada LED neon flex harus disambungakan ke kutub – output pada adaptor.

Perhatikan pula panjang LED neon flex untuk 1 adaptor, jangan melebihi kapasitas power dari adaptor karena dapat mengakibatkan voltage drop pada adaptor yang membuat LED neon flex tidak menyala karena kekurangan daya (sebagai patokan jangan menggunakan lebih dari 15 meter untuk 1 adaptor).

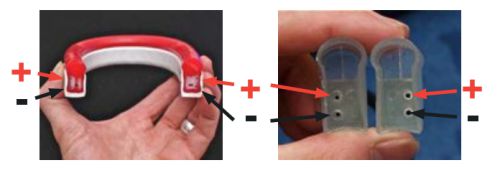

kutub + dan - led neon flex
Posisi kutub + dan - pada LED neon flex dan konektornya

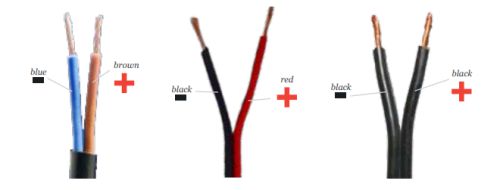

Warna kutub + dan - pada kabel secara umum

Kode warna secara umum, untuk kabel yang berwarna sama, kalian harus mencari tulisan atau strip pada kabel yang menandakan mana yang kutub + dan –.

Nah, ternyata tidak sulit kan untuk merangkai & memasang LED Neon Flex!

Jangan lupa untuk mengintip peluang bisnis menarik bermodal kecil dan potensi untung jutaan rupiah melalui WA admin s-gala.com ya!
