DIY - Cara Membuat Lampu Panel Tenaga Surya Sendiri

Membuat lampu tenaga surya sendiri

Di publish oleh S-Gala.com, Tanggal

February 25, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

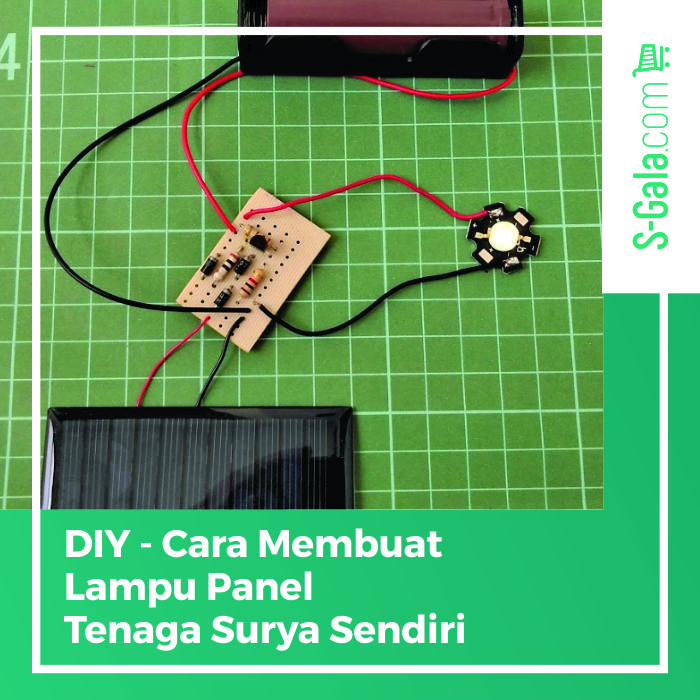

DIY - Cara Membuat Lampu Panel Tenaga Surya Sendiri

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Pernah lihat lampu jalan yang memiliki papan panel hitam di atasnya?

Kalau di perhatikan dengan seksama, kebanyakan PJU terbaru menggunakan teknologi ini.

PJU terbaru memakai lampu dengan solar cell atau yang biasa kita sebut dengan lampu panel tenaga matahari / surya.

Lampu panel tenaga matahari atau tenaga surya sudah cukup banyak digunakan baik untuk jalanan di perkotaan ataupun di jalanan antar provinsi.

Dipilih karena kepraktisannya yang tidak perlu menarik kabel dari atau ke jaringan listrik PLN dan selama matahari cukup menyinari, maka lampu panel tenaga matahari ini akan menyala secara otomatis dan hemat energi.

contoh lampu panel tenaga surya
Gambar lampu panel LED tenaga surya

Dengan perkembangan teknologi yang semakin maju, lampu ini dapat memanfaatkan energi yang selalu ada di sekitar kita menjadi sumber energi yang baru.

Inilah cara kerja lampu tenaga matahari ini. Lampu ini mampu mengubah energi matahari menjadi energi listrik yang mampu untuk menghidupkan lampu.

Lampu ini akan menyala secara otomatis jika tidak terkena cahaya matahari, dan akan mati jika terkena cahaya matahari.

Tidak hanya di jalan, lampu panel tenaga matahari juga banyak dipakai untuk kebutuhan lain diantaranya :

  • Lampu taman
  • Lampu baliho / papan nama
  • Lampu teras rumah
  • dsb

Lampu panel tenaga matahari ini memiliki keunggulan dibandingkan dengan lampu LED biasa, yang paling mencolok adalah di bidang sumber energi.

Lampu tenaga surya tidak memerlukan listrik dari PLN karena dapat meghasilkan energi listrik sendiri dari sinar matahari.

Selain itu jika kita memasang lampu panel tenaga matahari tentunya kita tidak perlu memasang kabel listrik dari lampu ke saklar seperti pada umumnya.

Hal ini karena lamu panel surya pada umumnya sudah dilengkapi dengan sensor cahaya yang membuat lampu otomatis yang akan menyala dan mati sendirinya.

Sensor cahaya yang digunakan tergantung pada cahaya matahari.

Untuk membuat lampu panel solar cell yang berkualitas dan dapat digunakan di jalanan tentunya membutuhkan dana yang tidak sedikit dan desain serta komponen yang dipilih pun tidak bisa sembarangan karena setidaknya harus tahan terhadap cuaca dan mampu bertahan lama.

Namun, kita dapat membuat lampu solar cell sederhana yang salah satunya dapat digunakan untuk menerangi nomor atau papan nama pada rumah.

Membuat Lampu Panel Tenaga Surya

Gambar rangkaian sederhana untuk membuat Lampu LED tenaga surya
Gambar rangkaian sederhana untuk membuat Lampu LED tenaga surya

Rangkaian di atas adalah rangkaian sederhana untuk membuat lampu LED tenaga surya.

Prinsip kerja dari rangkaian ini adalah pada saat terdapat cahaya matahari, maka solar cell akan menangkap energi cahaya dan mengubahnya menjadi energi listrik, setelah itu controller (di sini transistor) akan mematikan lampu dan mengisi daya baterai.

Dan jika cahaya matahari sudah tidak ada maka controller akan mengubah mode dengan menyalakan lampu yang energi listriknya didapat dari baterai.

Singkatnya jika terdapat cahaya matahari, lampu akan mati dan baterai dicharge sedangkan jika sudah tidak terdapat cahaya matahari, lampu akan menyala dan menggunakan energi dari baterai.

Komponen yang dibutuhkan untuk membuat lampu panel tenaga surya

Komponen yang dibutuhkan untun membuat lampu panel solar cell ini antara lain :

  • Sollar Cell (untuk rangkaian ini cukup dengan solar cell yang menghasilkan output maks 6V, 1A)
gambar solar cell
Gambar solar cell
  • Dioda 1N4007 x 3 pcs

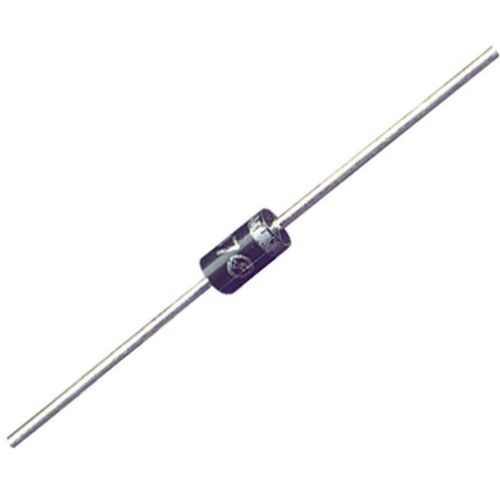

Gambar dioda 1N4007
Gambar dioda 1N4007
  • Resistor 10Ω, 1kΩ, 220Ω masing-masing 1 pc (untuk resistor 220Ω ukurannya bisa disesuaikan dengan konsumsi arus dan voltase dari LED nya)

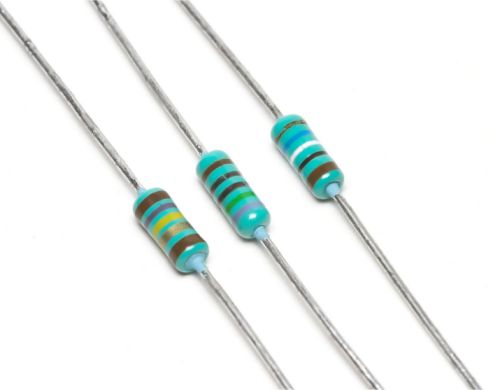

Gambar resistor
Gambar resistor
  • LED 1 watt (jumlah bergantung kebutuhan, namun jika jumlahnya lebih dari 1, LED dapat dirangkaian paralel)
Gambar LED 1 watt
Gambar LED 1 watt
  • Baterai 3,7V tipe 18650 rechargeable 1 pc

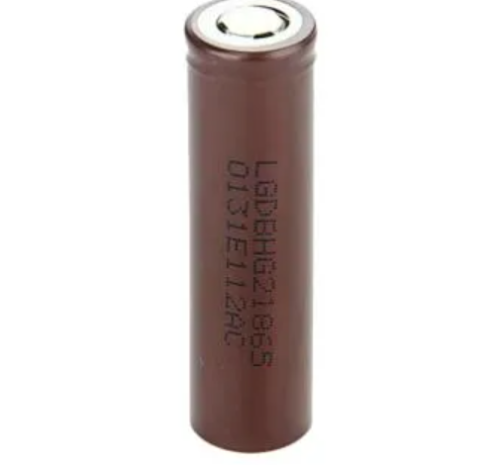

Gambar baterai tipe 18650
Gambar baterai tipe 18650
  • Kabel, PCB prototype atau breadboard, dan soket baterai.
Gambar PCB prototype
Gambar PCB prototype

Langkah-langkah Membuat Lampu Panel Solar Cell

Untuk membuatnya hanya dengan merangkaikan seluruh komponen sesuai dengan skema di PCB prototype atau breadboard lalu solder semua kaki dan sambungannya.

Gambar solar cell pada saat terkena cahaya matahari (energi matahari digunakan untuk mengisi baterai dan lampu mati)
Gambar solar cell pada saat terkena cahaya matahari (energi matahari digunakan untuk mengisi baterai dan lampu mati)
Gambar solar cell pada saat tidak terkena cahaya matahari (lampu menyala dan menggunakan energi dari baterai)
Gambar solar cell pada saat tidak terkena cahaya matahari (lampu menyala dan menggunakan energi dari baterai)

Seperti pada gambar, dapat kita lihat jika baterai solar cell terkena cahaya matahari, maka secara otomatis lampu akan mati dan baterai akan terisi.

Saat tidak terkena sinar matahari, secara otomatis juga lampu akan menyala.

Tentunya rangkaian ini tidak dapat digunakan untuk menyalakan lampu LED dengan daya yang besar, namun rata-rata semua lampu panel tenaga matahari memiliki prinsip kerja yang sama.

Untuk mengembangkannya kalian dapat menggunakan modul charger sehingga baterai bisa lebih awet, menggunakan solar cell yang berdaya lebih besar atau lebih sensitif terhadap cahaya matahari dan rangkaian controller yang lebih baik lagi.

Demikian penjelasan mengenai cara membuat lampu panel dengan solar cell sendiri. Selamat mencoba ya!

Semoga bisa membantu dan menambah wawasan kalian!
