DIY - Membuat Lampu TUMBLR sederhana

Cover Lampu Tumblr

Di publish oleh S-Gala.com, Tanggal

April 30, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

DIY - Membuat Lampu TUMBLR sederhana

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Lampu Tumblr merupakan kumpulan dari beberapa lampu Led kecil yang di gabungkan dengan kabel memanjang yang menghasilkan lampu hias yang panjang dan fleksibel.

Karena penggabungannya menggunakan kabel yang lentur, maka sifat lampu tumblr ini sangat mudah untuk dibentuk dan ditekuk sesuai dengan kebutuhan penggunanya.

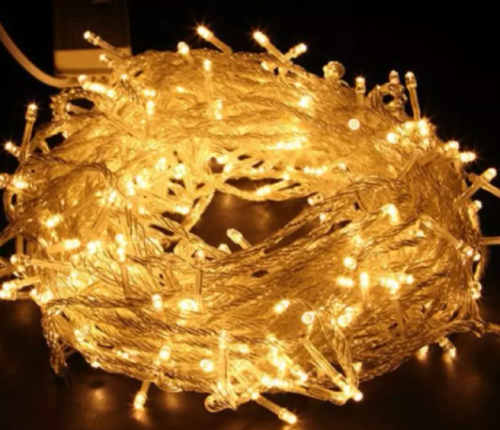

Gambar lampu tumblr
Gambar lampu tumblr

Lampu tumblr cukup banyak digunakan untuk mendekorasi ruangan atau benda-benda didalam ruangan sehingga menarik untuk dilihat.

Di pasaran sendiri cukup banyak yang menjual lampu tumblr ini dengan berbagai model dan warna, namun jika kalian ingin membuat sendiri lampu tumblr sederhana pun bisa dilakukan.

Dengan membuat sendiri lampu TUMBLR, kalian dapat membuat lampu sesuai dengan spesifikasi dan kebutuhan yang diinginkan.

Seperti contoh jika kalian ingin membuat lampu LED tumblr dengan led yang lebih terang, atau lampu tumblr yang panjangnya sesuai dengan keinginan kalian.

Pada artikel kali ini, kita akan membahas mengenai cara membuat sendiri lampu tumblr sederhana yang dapat kalian coba sendiri di rumah.

DIY membuat lampu TUMBLR

Untuk membuat lampu LED tumblr yang statik (lampu tidak berkedip) sangatlah mudah.

Kalian hanya membutuhkan beberapa alat dan bahan seperti resistor, lampu LED, kabel, dan catu daya yang dapat berupa baterai atau adaptor.

Cara Membuat Lampu TUMBLR

Langkah yang perlu dilakukan hanyalah merangkaikan lampu LED secara paralel dengan kabel dan diserikan dengan resistor sebelum masuk ke catu daya.

Berikut ini gambar skema rangkaian lampu tumblr (rangkaian listriknya) untuk lampu tumblr statik:

Gambar rangkaian lampu TUMBLR statik
Gambar skema rangkaian lampu TUMBLR statik

Jumlah LED yang digunakan dapat kalian sesuaikan dengan kebutuhan.

Jika diperlukan buatlah beberapa segmen lampu LED dan resistor jika rangkaian lampu LED yang dibuat panjang.

Untuk nilai resistornya sendiri dapat kalian hitung dengan menghitung terlebih dahulu jumlah LED yang digunakan dikalikan kuat arus (Ampere) yang dibutuhkan (kuat arus yang dibutuhkan terdapat pada data sheet lampu LED yang dapat kalian cari di Google).

Setelah itu cari juga voltase yang dibutuhkan untuk lampu LED nya.

Setelah itu kalian dapat menghitungnya dengan rumus:

Gambar rumus nilai resistor rangkaian lampu TUMBLR
Gambar rumus nilai resistor rangkaian lampu TUMBLR

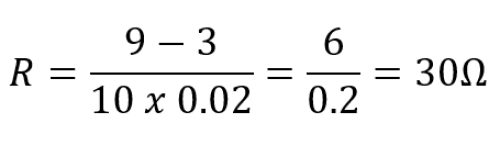

Sebagai contoh, jika kalian menggunakan LED dengan spesifikasi 3V, 20mA dan menggunakan 10 buah lampu LED, lalu menggunakan baterai 9V untuk sumber listriknya maka resistor yang dibutuhkan:

Cara menghitung rumus nilai resistor
Gambar cara menghitung rumus nilai resistor

Beda halnya jika kalian ingin membuat lampu tumblr yang dapat berkedip, ada beberapa cara yang dapat ditempuh sesuai dengan hasil yang diinginkan.

Jika kalian mencari diagram listrik untuk membuat lampu tumblr ini di Google, hasilnya beragam, dari yang mudah sampai yang sulit.

Namun secara umum untuk membuat lampu LED tumblr dengan pengontrolan kedipan yang bisa dikontrol, kalian harus menggunakan mikro kontroler yang tentunya kalian harus memiliki kemampuan untuk memprogramnya.

Sedangkan untuk membuat lampu LED tumblr yang hanya dapat sekedar berkedip saja kalian dapat menggunakan rangkaian transistor atau membuat kedipan yang lebih bervariasi, kalian dapat menggunakan IC.

Salah satu IC yang dapat digunakan adalah IC dengan tipe CD4060 (selain tipe IC ini, masih banyak juga alternatif tipe IC lainnya yang dapat kalian gunakan).

IC CD4060 ini merupakan IC digital counter yang sudah memiliki osilator frekuensi di dalamnya sehingga tidak memerlukan IC osilator tambahan.

Frekuensinya sendiri dapat ditentukan dengan mengatur nilai resistor (R1) dan kapasitornya (C1).

Dengan rangkaian ini, frekuensi yang dapat dihasilkan kurang lebih sebesar 5 KHz dan frekuensi ini akan dibagi – bagi sesuai dengan pin kaki dari IC nya.

Sebagai contoh, IC ini mempunyai beberapa pin kaki CT (CT3-CT13), untuk nilai frekuensi dari pin kaki CT3 dapat dihitung dengan membagi 5 kHz : 23 = 625 Hz.

Untuk pin kaki CT5 dapat dihitung Dengan 5kHz : 25 = 156.25Hz, dan seterusnya.

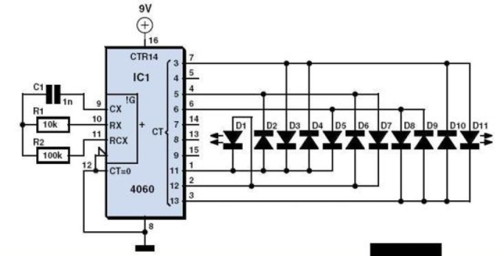

Gambar diagram listrik lampu tumblr dengan kedipan random
Gambar skema lampu LED berjalan (tumblr) dengan kedipan random

Gambar di atas merupakan gambar skema lampu LED berjalan pada string lights dimana akan menghasilkan kedipan random.

Dengan merangkaian beberapa LED ke pin-pin kaki CT maka didapatkan LED akan berkedip seperti dengan pola random.

Hal yang perlu diperhatikan dalam merangkaikan LED ini adalah supply DC yang digunakan karena output tegangan yang dihasilkan dari IC ini akan menyerupai tegangan inputnya sehingga diperlukan resistor atau LED yang dirangkaian secara seri untuk setiap segmennya.

IC ini dapat disupply hingga 18 VDC (idealnya 5/10/15 VDC), sehingga kalian dapat merancang banyaknya LED yang digunakan dengan merangkaikannya secara seri dan paralel dalam satu segmen.

Untuk lebih jelasnya, kalian dapat melihat data sheet dari IC CD4060 ini di tautan berikut : https://www.electroschematics.com/wp-content/uploads/2010/02/CD4060-Datasheet.pdf

Gambar rangkaian lampu TUMBLR LED sederhana
Gambar rangkaian lampu TUMBLR LED sederhana
Gambar rangkaian lampu TUMBLR LED sederhana dengan menggunakan IC CD4060
Gambar rangkaian lampu TUMBLR LED sederhana dengan menggunakan IC CD4060

Ternyata mudah bukan membuat lampu LED tumblr sendiri di rumah?

Lampu ini juga dapat kalian kreasikan menjadi lampu tidur, lampu hias, dan lainnya loh!

Demikian penjelasan mengenai cara membuat sendiri lampu tumblr. Selamat mencoba ya!

Semoga bisa membantu dan menambah wawasan kalian!
