Cara Menginstalasi Lampu TL LED

July 6, 2022
Menginstalasi lampu TL LED
Iklan Sponsor

Lampu TL adalah salah satu jenis lampu yang sudah banyak dipakai dibanyak bidang kehidupan kita.

Istilah TL sendiri merupakan kepanjangan dari “Tube Luminescent” atau juga ada yang menyebutkannya “Tube Lamp” yaitu lampu penerang yang berbentuk “Tube” atau tabung.

Dalam kehidupan sehari-hari, dapat kita temukan 2 jenis teknologi pada Lampu TL (TubeLamp) yakni Teknologi Fluorescent (Neon) dan Teknologi LED (Light Emitting Diodes).

Gambar dibawah ini menunjukan contoh dari lampu TL yang berteknologi LED.

Gambar salah satu produk lampu TL LED merk Philips
Gambar salah satu produk lampu TL LED merk Philips

Keunggulan menggunakan lampu TL yang sudah dilengkapi dengan teknologi LED adalah :

  • Usia pemakaian panjang (lebih tahan lama)
  • Hemat energi
  • Cahaya yang dihasilkan lebih terang
  • Tidak mudah panas
  • Biaya listrik menjadi lebih murah karena daya kecil
  • Ramah lingkungan

Karena banyaknya benefit yang didapat dengan menggunakan lampu TL LED dibandingkan dengan lampu TL fluorescent, maka saat ini sudah lebih banyak orang memilih untuk menggunakan lampu TL LED dibandingkan dengan lampu TL biasa.

Dari segi harga, memang lampu TL LED cenderung lebih mahal namun tetap saja melihat benefit yang di dapat, tentunya harga yang cenderung mahal tetap sepadan dengan keunggulannya.

Untuk kalian yang ingin menggunakan lampu TL LED, sebenarnya ada 2 macam lampu LED.

Semakin canggih dan majunya perkembangan teknologi, saat ini sudah ada lampu TL LED yang sudah menyatu dengan rumah lampu dan siap pakai.

Namun jika kebetulan kalian masih ingin menggunakan lampu TL LED yang terpisah dengan rumah lampunya, di artikel ini akan dibahas bagaimana merakit lampu TL LED agar bisa dipakai.

Alat yang Diperlukan untuk Menginstalasi Lampu TL LED

Alat-alat pendukung yang di perlukan untuk memasang lampu TL LED seperti diatas adalah:

Kap Lampu untuk Menginstalasi Lampu TL LED

Gambar di bawah ini menunjukan model dari beberapa kap lampu TL yang tersedia di marketplace.

Gambar macam-macam kap lampu TL LED
Gambar macam-macam kap lampu TL LED

Masing-masing kap lampu yang ada pada gambar diatas tersebut, digunakan sesuai dengan cara aplikasinya masing-masing.

Misalkan penggunaan kap lampu untuk di lapangan olahraga tentunya berbeda dengan penggunaan pada ruangan kantor.

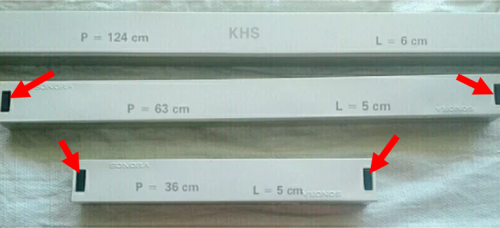

Selanjutnya pada gambar di bawah ini menunjukan lubang yang ada di sebelah ujung kanan dan kiri kap lampu.

Hal ini ditunjukan dengan anak panah warna merah, lubang tersebut adalah tempat dimana fitting lampu di pasang pada kap.

Gambar tempat fitting lampu di pasang
Gambar tempat fitting lampu di pasang

Fitting Lampu TL

Kap lampu selanjutnya dilengkapi dengan fitting lampu.

Salah satu model dari fitting lampu yang tersedia di marketplace adalah seperti pada gambar di bawah ini.

Gambar fitting lampu
Gambar fitting lampu TL

Fitting dipasang sedemikian rupa pada kap lampu dengan bantuan baud atau skrup, sehingga  sama seperti yang tampak pada gambar di bawah ini.

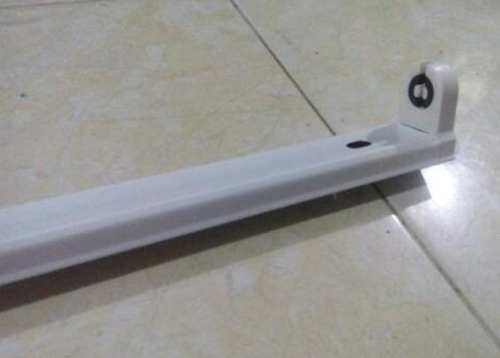

Gambar fitting lampu TL yang sudah terpasang pada kap lampu
Gambar fitting lampu TL yang sudah terpasang pada kap lampu

Di marketplace juga tersedia kap lampu yang sudah lengkap dengan fitting seperti yang tampak pada gambar diatas.

Sehingga memudahkan kita mempersiapkannya untuk menginstalasi sebuah lampu TL LED yang siap dipakai.

Kabel Tunggal Diameter 0,9 mm

Kita memerlukan kabel untuk mengalirkan energi listrik dari sumber energi (contohnya colokan listrik di rumah kita) ke fitting lampu dan selanjutnya energi listrik tersebut dialirkan ke lampu TL LED.

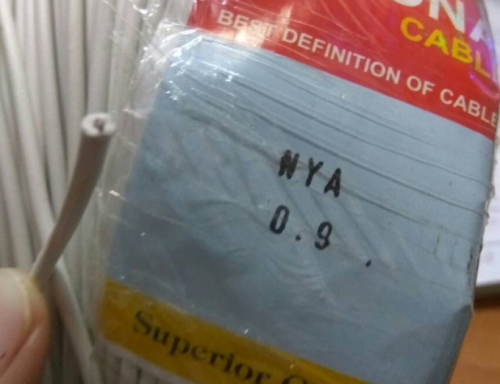

Gambar kabel tunggal diameter 0,9 mm
Gambar kabel tunggal diameter 0,9 mm

Seperti yang tampak pada gambar diatas, kabel yang kita gunakan adalah NYA dengan diameter 0,9 mm.

Hal ini karena besarnya lubang kabel pada di fitting lampu sesuai dengan diameter tembaga dari kabel fitting tersebut.

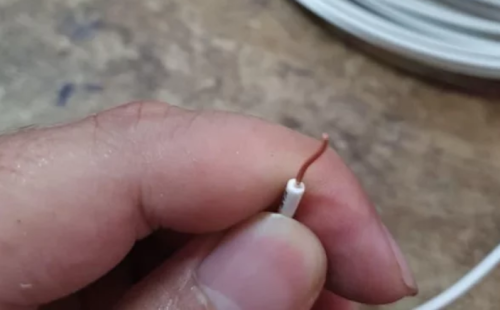

Isi kabel tembaga 0,9 mm

Lalu pada bagian ujung kabel, kulit kabelnya kita kupas sedikit seperti pada gambar di atas.

Sehingga kabel siap di hubungkan ke fitting lampu.

Selanjutnya ujung kabel tersebut yaitu bagian tembaganya ditusukkan kepada lubang yang ada di bagian bawah fitting lampu.

Posisi lubang tersebut dapat dilihat pada gambar di bawah ini.

Lubang pada fitting lampu

Apabila kabel sudah terpasang secara benar pada fitting, maka kabel fitting tidak bisa dicabut lagi dari fittingnya.

Tetapi apabila masih bisa dicabut, maka artinya pemasangan kabel pada fitting belum baik koneksinya.

Hal ini bisa terjadi, kemungkinan bagian kulit kabel yang kita kupas tadi kurang panjang.

Untuk fitting yang sebelah tidak perlu kita sambungkan dengan kabel.

Karena fitting tersebut berfungsi untuk dudukan lampu TL saja.

Untuk kabel dengan label A dan B yang ada di gambar, sudah siap kita sambungkan dengan colokan listrik di rumah kita yang sumber listriknya dari PLN.

Seperti yang tampak pada gambar di bawah ini untuk panjang dari kabel tersebut kita atur secukupnya sampai kabel keluar dari kap lampu, agar memudahkan pada saat kita menyambung dengan kabel instalasi yang akan kita gunakan nantinya.

Gambar kabel yang keluar dari kap lampu (ujung kanan)
Gambar kabel yang keluar dari kap lampu (ujung kanan)

Apabila kondisi kap lampu sudah seperti gambar diatas, yaitu fitting dan kabel sudah kita rangkai sedemikian rupa, maka lampu TL LED sudah siap di pasang pada fittingnya.

Pada saat pemasangan lampu, seperti yang tampak pada gambar di bawah ini.

Pastikan fitting lampu yang tersambung kesumber listrik, terhubung ke bagian lampu yang ada label lampu yang ditunjukan dengan anak panah warna merah.

Dengan demikian maka lampu TL LED sudah siap digunakan untuk mendukung kegiatan kehidupan kita.

Bagian lampu yang ada label

Di marketplace juga tersedia kap lampu TL LED yang sudah dilengkapi dengan fitting dan kondisinya sudah siap pakai.

Namun pada saat pemasangan lampu, harap di sesuaikan seperti gambar di bawah ini.

Cara menginstal lampu LED TL yang benar
Cara menginstal lampu LED TL yang benar
Cara menginstalasi lampu LED TL yang salah
Cara menginstalasi lampu LED TL yang salah

Pastikan pemasangan lampu di kapnya sesuai dengan petunjuk gambar diatas yang benar yaitu sisi lampu yang ada labelnya terletak pada kap lampu yang ada labelnya juga.

Sekian informasi mengenai cara menginstal lampu TL yang benar, semogabermanfaat ya!
