Cara Merakit Lampu LED TL Sendiri

 >>

Cara Merakit Lampu TL LED Sendiri

Merakit lampu TL LED

Di publish oleh S-Gala.com, Tanggal

June 28, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Cara Merakit Lampu TL LED Sendiri

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Saat ini lampu TL LED sudah menggantikan lampu TL konvensional atau fluorescent.

Lampu TL LED sudah menggunakan teknologi LED (light emitting diode) yang dipercaya memiliki banyak kelebihan dibandingkan lampu TL fluorescent.

TL LED ini sering disebut juga dengan lampu LED neon.

TL sendiri merupakan kepanjangan dari tube luminescent.

Selain karena lebih terang dan hemat energi, instalasi lampu TL LED pun cukup mudah dilakukan.

Di pasaran sendiri lampu TL LED ini sudah cukup banyak yang jual, mulai dari yang sudah jadi tinggal pakai sampai yang harus dirakit terlebih dahulu.

Masing-masing memiliki kelebihan dan kekurangannya.

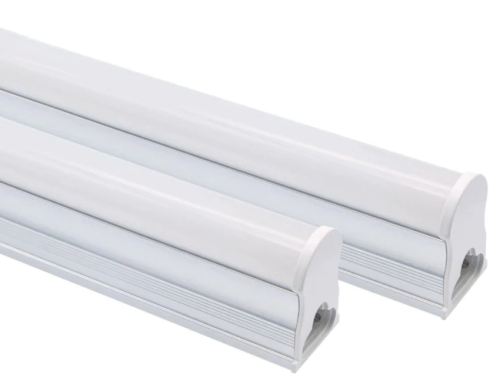

Gambar lampu TL LED
Gambar lampu TL LED

Kelebihan dan Kekurangan Lampu TL LED Rakitan dan Lampu TL LED yang Sudah Jadi

Kelebihan

Lampu TL LED yang sudah jadi memiliki kelebihan dalam menginstalasikanya.

Lampu TL Led yang sudah jadi dapat langsung di plug and play dan aksesorisnya seperti clamp, kabel dan extentensionnya juga biasanya sudah disertakan.

Cukup memasangkan lampu TL LED yang sudah jadi ini langsung ke sumber listrik PLN.

Selain itu lampu TL LED yang sudah jadi memiliki jaminan atau garansi untuk merk-merk tertentu dan tentunya sudah melewati proses Quality Control yang ketat untuk menjamin keamanan dan kenyamanan penggunanya.

Sedangkan untuk lampu TL LED rakitan memiliki kelebihan dalam perakitannya.

Kita dapat menentukan komponen-komponen lampu sendiri seperti lampu yang berkualitas, kabel yang berkualitas, dan lainnya.

Selain itu, lampu yang dirakit sendiri juga customizable, artinya model dan bentuk lampu bisa disesuaikan dengan kebutuhan pengguna.

Gambar lampu TL yang sudah jadi
Gambar komponen lampu TL yang sudah jadi

Kekurangan

Untuk kekurangan lampu TL LED jadi kualitasnya dapat ditentukan sesuai dengan merk yang dibeli.

Jadi jika kalian membeli lampu TL LED yang sudah jadi dengan merk yang biasa saja, maka kemungkinan besar kualitasnya pun tidak standard.

Model lampu juga tidak dapat di sesuaikan dengan keinginan, jadi hanya mengikuti model yang dibuat oleh pabrikan.

Sedangkan untuk lampu rakitan sendiri kekurangannya dalam penginstalan harus sedikit mengeluarkan effort karena tidak langsung plug and play.

Lampu rakitan sudah pasti harus dirakit terlebih dahulu dan aksesoris tambahan harus dibeli jika memang dibutuhkan.

Lampu rakitan juga tidak ada jaminan atau garansi komponen.

Selain itu bisa jadi harga lampu TL rakitan ini jatuhnya lebih mahal dibandingkan dengan lampu TL yang sudah jadi.

Merakit Lampu TL LED Sendiri

Bahan yang diperlukan

Lalu apa saja yang dibutuhkan untuk merakit sebuah lampu TL LED? Berikut bahan-bahan yang perlu disiapkan:

Rumah Lampu TL LED beserta dengan terminalnya

Gambar rumah lampu
Gambar rumah lampu

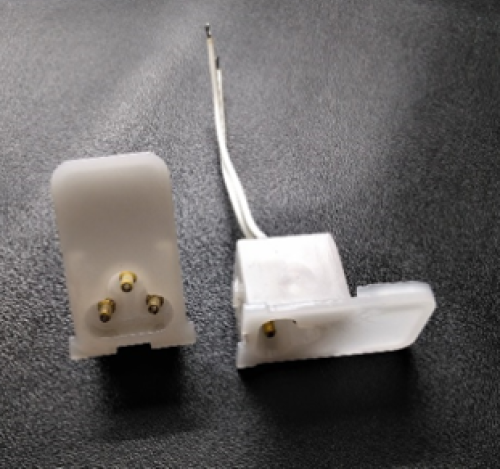

Gambar terminal lampu
Gambar terminal lampu TL

Lampu LED strip

Lampu LED strip model hard atau kaku yang panjangnya disesuaikan dengan rumah lampu TL yang digunakan serta watt yang dibutuhkan.

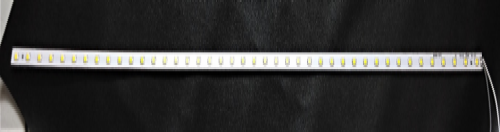

Gambar lampu LED strip
Gambar lampu LED strip model kaku

LED driver

LED driver yang disesuaikan juga dengan LED strip yang digunakan (tegangan output dan wattnya).

Gambar LED driver
Gambar LED driver

Sebagai informasi tambahan, LED driver pada gambar di atas menggunakan IC BP2866A yang merupakan LED driver yang dapat beroperasi pada tegangan input dari 85VAC – 265VAC.

LED driver ini bekerja dengan mengatur arus dan tegangan yang dibutuhkan oleh chip LED yang dirangkaian secara seri.

IC ini juga memiliki fitur seperti proteksi terhadap short sirkuit, under voltage pada input, dan thermal.

Gambar diagram listrik minimal untuk aplikasi IC BP2866A
Gambar diagram listrik minimal untuk aplikasi IC BP2866A

Selain model LED driver di atas, di pasaran masih terdapat banyak model yang lain, yang terpenting adalah sesuaikan dengan spesifikasi LED strip yang digunakan.

Kabel dan Soket

Kabel dan soket-soket yang diperlukan.

Cara Merakit Lampu TL LED Sendiri

Setelah semua bahan tersedia, kalian tinggal menghubungkan semua komponen listrik dengan kabel sesuai dengan jalurnya.

cara memasang lampu atau cara merakit lampu neon ini cukup mudah.

Masukkan LED strip dan komponennya kedalam rumah lampu TL.

Skema diagramnya dapat dilihat pada gambar di bawah ini.

Gambar skema diagram LED driver dan LED strip
Gambar skema diagram LED driver dan LED strip

Yang perlu diperhatikan dalam menyambung adalah polaritas output dari LED driver harus sesuai dengan polaritas input LED strip.

Jika terbalik dapat menyebabkan LED strip rusak

Selain itu juga posisi input dan output dari LED driver jangan sampai salah karena dapat menyebabkan LED driver mengalami kerusakan (sebagai contoh jangan sampai output LED driver diberi supply listrik AC dari PLN).

Gambar LED strip dimasukkan ke dalam slot pada rumah lampu TL
Gambar LED strip dimasukkan ke dalam slot pada rumah lampu TL

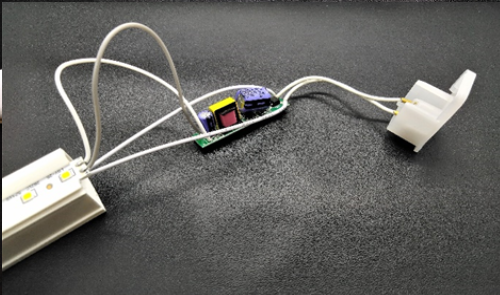

Gambar LED driver, LED strip dan terminal yang sudah terhubung dengan kabel
Gambar LED driver, LED strip dan terminal yang sudah terhubung dengan kabel

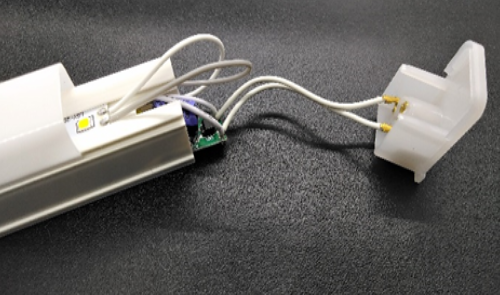

Gambar LED driver dimasukkan ke dalam slot yang berukuran besar pada rumah lampu TL
Gambar LED driver dimasukkan ke dalam slot yang berukuran besar pada rumah lampu TL

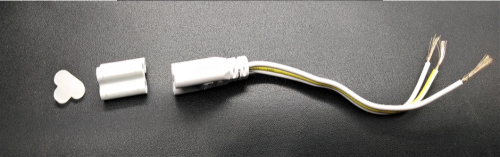

Gambar dibawah merupakan beberapa contoh dari asesoris yang mungkin perlu dipertimbangkan untuk ada.

Untuk asesoris paling kiri berguna untuk menutup terminal yang tidak digunakan sehingga mencegah terpegang atau terjadinya short sirkuit.

Aksesoris yang tengah merupakan sambungan terminal untuk menghubungkan 2 lampu TL LED sehingga lampu TL LED dapat dirangkaikan memanjang sesuai dengan kebutuhan atau besarnya ruangan.

Sedangkan asesoris yang paling kanan adalah soket untuk menghubungkan terminal lampu TL LED ke listrik PLN.

Sebagai informasi tambahan, soket ini terdiri dari 3 kabel yang ujung kiri dan kanannya berwarna putih yang disambungkan pada jalur L dan N, sedangkan yang tengah –berwarna kuning dihubungkan ke jalur ground.

Gambar asesoris untuk lampu TL LED
Gambar asesoris untuk lampu TL LED

Setelah dipastikan semua koneksi terhubung dengan baik, maka langkah terakhir adalah mengujinya dengan menghubungkan dengan listrik PLN.

Tetap berhati-hati dalam menyambung karena berhubungan dengan listrik tegangan tinggi.

Jika semua koneksi terhubung dengan baik, maka lampu akan menyala dengan baik.

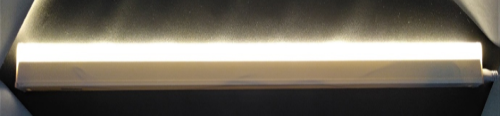

Gambar lampu TL LED yang menyala setelah dihubungkan dengan listrik PLN
Gambar lampu TL LED yang menyala setelah dihubungkan dengan arus listrik PLN

Untuk menghubungkan dua lampu TL LED dapat menggunakan soket ekstensi yang sebelumnya telah disebutkan.

Caranya mudah tinggal menghubungkan dengan kedua terminal lampu TL LED pada ujung yang lain dan dirapatkan sehingga tidak ada celah.

Setelah terhubung tinggal menyalakan salah satu lampu TL LED yang sudah tersambung dengan jaringan listrik PLN, maka semua lampu TL LED dapat menyala.

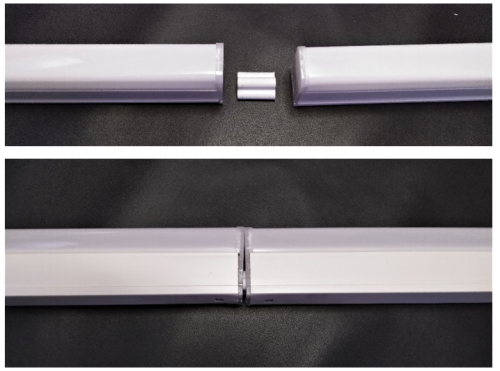

Gambar menyambung lampu TL LED dengan ekstensi
Gambar menyambung lampu TL LED dengan ekstensi

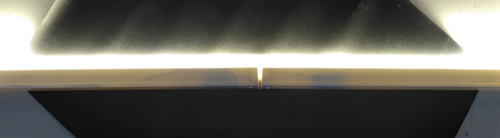

Gambar kedua lampu TL LED yang disambung dengan ekstensi menyala setelah disambungkan dengan jaringan listrik PLN.
Gambar kedua lampu TL LED yang disambung dengan ekstensi menyala setelah disambungkan dengan jaringan listrik PLN

Sekian informasi mengenai cara merakit lampu TL LED sendiri, semoga bermanfaat ya!
