DIY - Cara Membuat Powerbank dari Baterai Senter

January 26, 2023
DIY Powerbank dari Baterai Senter
Iklan Sponsor

Powerbank saat ini menjadi barang elektronik yang cukup penting dalam mendukung kegiatan kita.

Hal ini disebabkan dengan kita menggunakan power bank, kita dapat melakukan kegiatan lebih banyak dengan smart phone tanpa terbatas dengan baterai yang ada di smartphone kita.

Jika kalian memiliki senter yang sudah rusak, jangan langsung dibuang ya!

Kalian bisa memanfaatkan komponen-komponen yang ada di dalamnya, contohnya baterai senter. Yuk berkreasi DIY Powerbank dari baterai senter bekas!

DIY Membuat Powerbank dari Baterai Senter Bekas

Power bank dari baterai senter memungkinkan dibuat, asalkan baterai tersebut kondisinya masih layak pakai seperti:

  • Secara fisik, baterai masih utuh dan tidak adacairan yang keluar dari baterai tersebut
  • Secara elektronik, baterai masih bisa menyimpan tegangan sesuai dengan spesifikasi baterai tersebut

Baterai yang digunakan untuk DIY Power bank

Saat ini senter banyak menggunakan baterai yang bisa di-cas seperti gambar di bawah ini

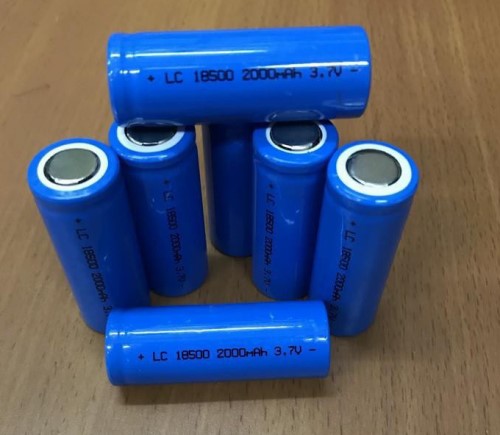

baterai cas

Baterai cas-an di atas, adalah baterai yang memiliki tegangan 3,7 V dan mampu menyimpan arus listrik 2000 mAh. Tegangan ini cukup besar untuk ukuran baterai senter, karena ada baterai yang digunakan senter dengan tegangan yang lebih kecil.

Gambar di bawah ini adalah salah satu contoh dari baterai lain lagi yang digunakan pada senter.

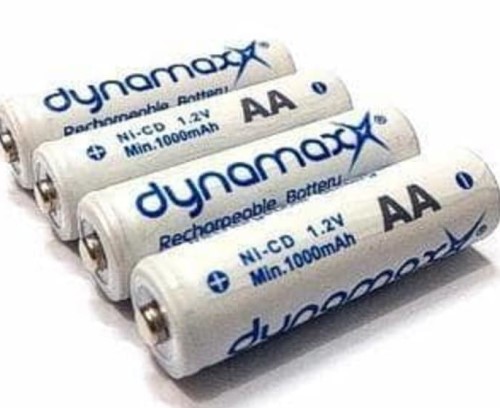

Baterai cas senter

Pada gambar di atas, tampak spesifikasi tegangan baterai adalah 1,2 V dan memiliki kapasitas menyimpan arus listrik sebesar 1000 mAh.

Contoh- contoh baterai bekas senter seperti diatas dapat digunakan untuk  membuat power bank, namun lebih mudah dalam proses pembuatan power bank apabila kita menggunakan baterai bekas senter yang memiliki tegangan 3,7 Volt.

Baterai tersebut tinggal kita rangkai secara pararel seperti gambar di bawah ini

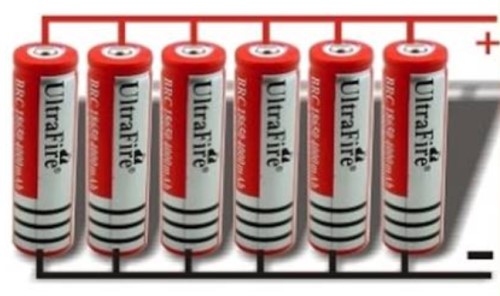

Baterai yang disusun paralel

Jumlah baterai yang terpasang pararel bisa 2 ataupun lebih sesuai dengan box yang kita sediakan.

Sediakan PCB kontrol

Selanjutnya kutub positif dan negatif dari baterai kita sambungkan ke PCB kontrol seperti gambar di bawah ini.

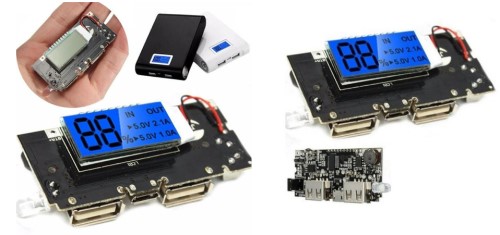

PCB kontrol untuk powerbank

PCB kontrol seperti gambar di atas merupakan salah satu contoh PCB yang biasa dipakai untuk keperluan pembuatan power bank, PCB tersebut banyak tersedia di marketplace. Kalian bisa mendapatkannya dengan harga Rp 38.900 saja per unitnya.

Seperti yang tampak pada gambar di atas, PCB kontrol di lengkapi dengan LCD yangberfungsi untuk menampikan pengukuran tegangan input dan output dari power bank serta kapasitas energi listrik yang tersedia pada power bank.

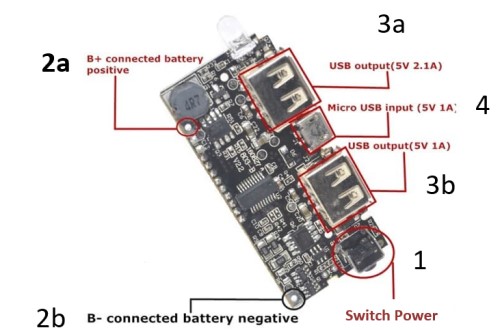

Bagian PCB untuk power bank

Bagian dari PCB kontrol tersebut di atas adalah sbb:

  • No. 1 adalah SWITCH POWER/saklar yang berfungsi untuk meyalakan atau mematikan power bank
  • No. 2a dan 2b adalah KONEKTOR BATERAI, saluran ini disambungkan ke kutub positif dan negatif baterai
  • No. 3a dan 3b adalah KONEKTOR USB UKURAN BESAR, yang merupakan saluran output dari power bank, saluran ini siap dihubungkan ke HP.
  • No. 4 adalah KONEKTOR USB UKURAN KECIL, merupakan saluran input dari power bank, saluran ini siap dihubungkan ke adaptor untuk meng-cas / mengisi kembali energi listrik pada baterai.

Cara Menyambungkan Baterai dan PCB Kontrol untuk DIY Powerbank

Agar lebih jelas dalam menghubungkan blok baterai ke PCB kontrol dapat dilihat pada gambar dibawah ini

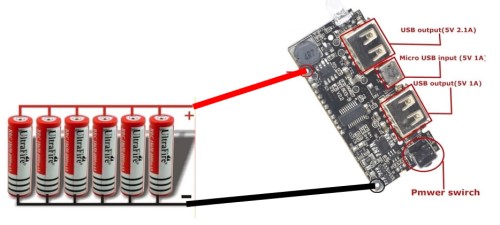

cara menghubungkan baterai dan pcb powerbank

Pada gambar di atas tampak blok baterai sudah dihubungkan dengan PCB kontrolnya. Jumlah baterai yang terdapat di blok baterai tersebut, tidak harus jumlahnya 6 buah. Hal tersebut disesuaikan dengan tempat penampungan baterai yang sudah kita siapkan.

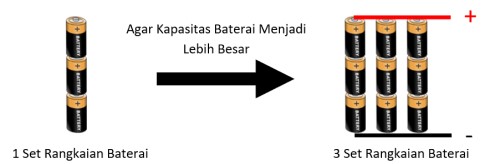

Selanjutnya apabila kita menggunakan baterai yang memiliki tegangan 1,2  ataupun 1,5 Volt, maka kita perlu merangkai secara seri baterai tersebut sebanyak 3 buah seperti gambar di bawah ini

Menaikkan kapasitas baterai

Setelah baterai kita rangkai seperti gambar diatas, maka kutub “+“ dan “–“ sudah siap untuk dihubungkan ke PCB kontrol.

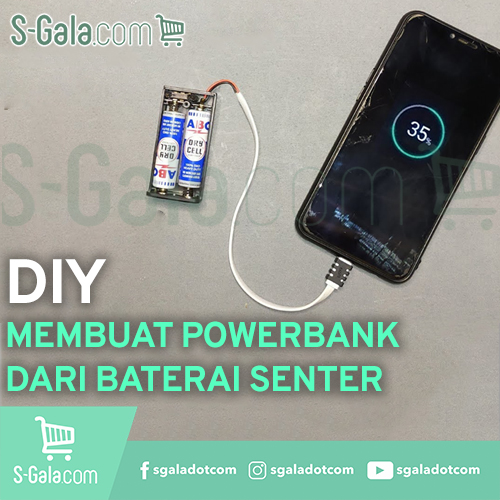

DIY Power bank
Contoh DIY power bank dengan menggunakan baterai senter bekas

Nah, ternyata tidak sulit bukan membuat powerbank dari baterai senter bekas? Yuk dicoba!
Boleh isi di kolom komentar di bawah ya bagaimana hasil DIY kalian.

Jangan lupa juga untuk mampir ke artikel s-gala.com tentang DIY Membuat Senter Sederhana ya!
