Apa yang dimaksud dengan saklar bor?

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Pengertian saklar bor

Saklar bor adalah suatu saklar yang dibuat khusus untuk dipasang pada mesin bor.

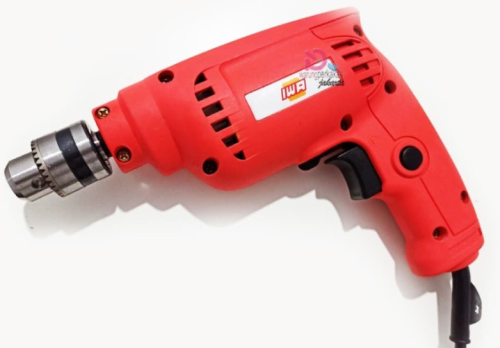

Salah satu bentuk dari produk bor adalah seperti gambar di bawah ini

Gambar contoh mesin bor
Gambar contoh produk bor

Anak panah warna hitam yang ada pada gambar di atas, menunjukan saklar dari salah satu model bor yang umum di pasaran.

Saklar tersebut di operasikan dengan cara di tekan dengan menggunakan jari telunjuk pada saat bor digunakan.

Sedangkan anak panah warna merah menunjukan bagian dari saklar yang berfungsi untuk mengubah arah putaran dari bor.

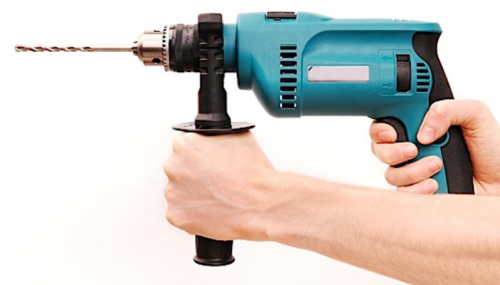

Pada gambar di bawah ini menunjukan salah satu contoh penggunaan dari bor.

Contoh mesin bor
Contoh penggunaan produk bor

Seperti pada gambar di atas, menunjukan saat kita menggunakan bor umumnya saklar ditekan menggunakan jari telunjuk tangan kanan kita.

Teknologi bor saat ini, umumnya bor dapat diatur kecepatan putarannya dengan cara menekan saklar tersebut.

Jika kita menekan saklar tersebut secara full, maka bor akan berputar dengan kecepatan full.

Oleh sebab itu sebaiknya pada saat kita awal menggunakan bor, kita menekan saklar sedikit saja dengan harapan bor bisa berputar dengan pelan.

Selanjutnya kita tambah kecepatan putaran mesin pada bor dengan menekan saklar lebih dalam lagi.

Hal ini kita lakukan dengan tetap mempertimbangkan faktor keamanan kerja.

Cara pasang saklar bor bolak-balik dan Skemanya

Gambar di bawah ini menunjukan salah satu model saklar atau switch bor bolak-balik yang banyak tersedia di marketplace.

Gambar saklar atau switch bor
Gambar saklar bor

Bagian yang ditunjukan oleh anak panah adalah tuas yang bisa digeser ke kanan dan ke kiri.

Bagian ini yang digunakan untuk merubah arah putaran mesin pada bor.

Saklar tersebut dipasang pada mesin pada bor dengan menghubungkan kumparan tembaga yang terdapat dibagian dalam mesin.

Gambar bagian dalam mesin bor
Gambar bagian dalam mesin pada bor

Pada gambar di atas, bagian kumparan tembaga dari mesin bor ditunjukan dengan anak panah yang berwarna merah.

Kumparan ini ada bagian yang bisa berputar dan ada pula bagian yang diam.

Kumparan yang bisa berputar, istilah nya rotor dan kumparan yang diam istilahnya stator.

Masing-masing kumparan pada saat dialiri arus listrik akan menghasilkan suatu medan magnet.

Karena medan magnet ini dihasilkan dari energi listrik, maka medan magnet ini sering disebut gelombang elektromagnetik.

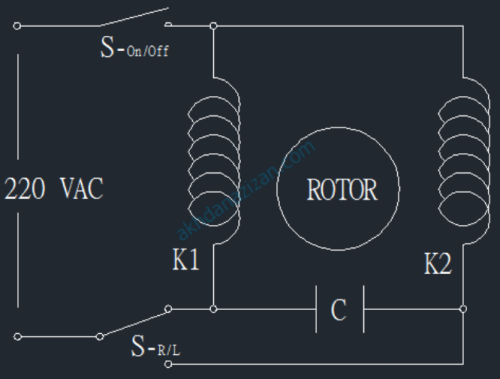

Saklar dan kumparan mesin bor disambungkan sesuai dengan skema di bawah ini.

Gambar skema pemasangan saklar dan kumparan mesin bor
Gambar skema pemasangan saklar bor dan kumparan mesin bor

Berikut ini adalah keterangan mengenai skema dari rangkaian saklar bolak-balik dari mesin bor yang dioperasikan dengan sumber listrik dari PLN yang bertegangan 220 Vac.

  • Saklar dengan kode S-on / off merupakan saklar yang biasanya ditekan oleh telunjuk tangan kita pada saat kita akan mengoperasikan mesin bor.
  • Rotor adalah bagian dari mesin bor yang berupa kumparan tembaga namun bisa berputar dan bagian ini yang terhubung ke kepala mesin bor.
  • Kode K1 dan K2 merupakan kumparan tembaga dari mesin bor.
  • Saklar dengan kode S-R/L merupakan saklar  yang berupa tuas berfungsi untuk merubah putaran kiri atau kanan pada mesin bor.
  • Kode C merupakan kapasitor yang terdapat di dalam saklar yang berfungsi untuk membuat gelombang elektromagnetik dari kumparan K1 dan K2 menjadi berbeda waktu startnya satu dengan yang lain. Hal ini yang membuat rotor dapat berputar. Jika tanpa komponen kapasitor maka gelombang elektromagnetik K1 dan K2 akan sama dan rotor tidak bisa berputar

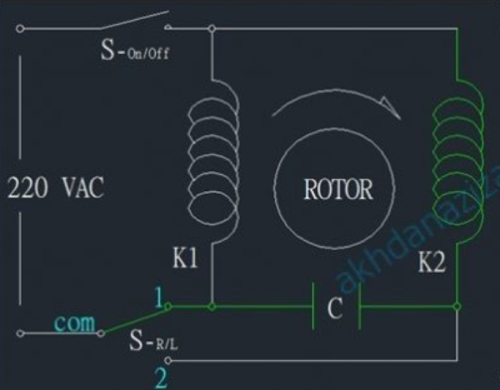

Gambar skema di bawah ini menunjukan aliran listrik pada komponen mesin bor, pada saat kita menggunakan mesin bor dengan tuas pengatur putaran yaitu saklar S-R/L di posisi no 1.

skema aliran listrik saklar bor 1

Pada gambar di atas, tampak apabila saklar S-on/off ditekan maka aliran arus listrik pada K1 akan mengalir menuju ke com secara langsung.

Sedangkan aliran listrik pada K2 sebelum ke arah com melalui kapasitor terlebih dahulu.

Dengan demikian maka waktu terciptanya gaya elektromagnetik dari K1 dan K2 akan berbeda.

Kita umpamakan rotor sebagai jam dinding, maka gaya elektromagnet dari K1 akan muncul terlebih dahulu dan bertugas mengerakan rotor dari arah jarum jam 6 ke jam 12 dengan arah putaran searah jarum jam

Selanjutnya gaya tersebut akan melemah dan digantikan dengan gaya elektromagnetik dari K2 yang bertugas mengerakan dari arah jarum jam 1 ke jam 6 dengan arah putaran searah jarum jam.

Selama saklar S-on/off ditekan, maka akan terjadi gaya elektromagnetik yang bergantian antara K1 dan K2, hal ini yang menyebabkan rotor bisa berputar searah jarum jam.

Selanjutnya jika posisi tuas saklar S-R/L pada No 2 seperti yang tampak pada gambar skema di bawah ini, maka yang terjadi apabila saklar S-on/off  ditekan adalah aliran listrik akan mengalir kearah com secara langsung melalui K2.

Sedangkan aliran listrik yang melalui K1, akan menuju ke com melewati komponen kapasitor terlebih dahulu.

skema on off saklar bor 2

Seperti penjalasan sebelumnya, maka K2 pada skema di atas akan terlebih dahulu menghasilkan gaya elektromagnetik.

Gaya ini bertugas mengerakan rotor dari jarum jam 6 ke jam 12 dengan arah berlawanan jarum jam.

Dan K1 akan menyusul kemudian dan gaya elektromagnetiknya bertugas mengerakkan rotor pada posisi jam 12 ke jam 6 dengan arah berlawanan jarum jam pula.

Dengan demikian maka rotor dapat berputar berlawanan jarum jam.

Berbagai Merk Saklar Untuk Bor

Berikut ini adalah gambar saklar dari beberapa bor yang tersedia di marketplace.

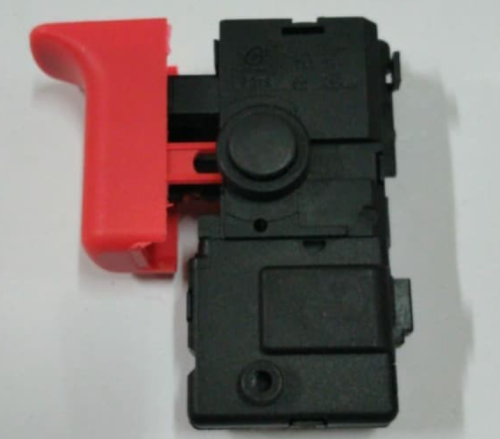

Saklar bor merk Bosch

saklar mesin bor bosch

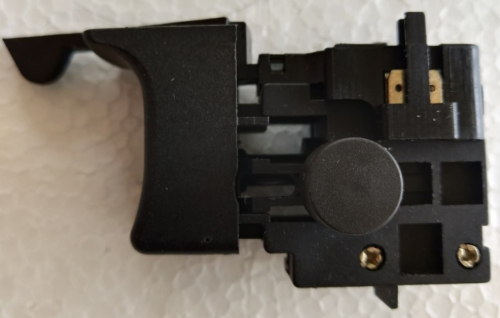

Saklar Bor Merk Maktek

saklar bor merk maktek

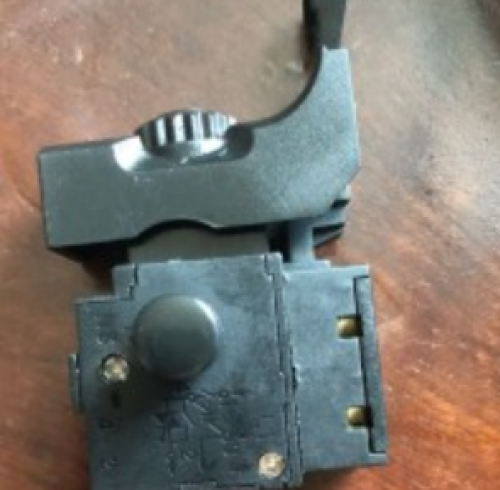

Saklar Bor Merk Ryu

saklar bor ryu

Saklar Bor Merk Makita

saklar bor makita

Sekian artikel mengenai saklar bor, semoga membantu menambah wawasan kalian ya!
