Simbol Komponen Kelistrikan

Simbol komponen kelistrikan adalah sebuah bentuk atau tanda yang menjelaskan tentang dasar dan proses kerja skema rangkaian elektronika.

Simbol-simbol tersebut dibutuhkan untuk membuat sebuah sistem rangkaian kelistrikan.

Fungsi dari simbol komponen kelistrikan adalah mempermudah pembaca untuk mengetahui komponen-komponen listrik serta jalur-jalur pengkabelan apa saja yang telah terpasang pada instalasi rumah maupun bangunan.

Simbol Komponen Kelistrikan

Berikut adalah beberapa simbol komponen kelistrikan yang berlaku secara internasional:

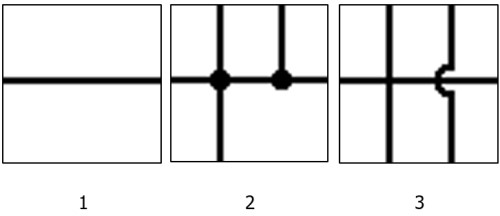

Simbol Sambungan Listrik

1. Kabel atau Wire Listrik, artinya Konduktor atau Kabel penghubung
2. Koneksi kabel, artinya Statusnya Terhubung
3. Kabel dengan tidak terkoneksi, artinya Statusnya Tidak Terhubung atau Terputus

Simbol Relay dan Simbol Saklar/Switch

1. Toggle Switch S P S T, artinya Statusnya Terputus dalam kondisi open
2. Toggle Switch S P D T, artinya Statusnya Memilih dua terminal koneksi
3. Saklar Push Button [N O], artinya Statusnya Terhubung ketika ditekan
4. Saklar Push Button [N C], artinya Statusnya Terputus ketika ditekan
5. D I P Switch, artinya Statusnya saklar Banyak/Multiswitch
6. Relay S P S T, artinya Statusnya Koneksi Untuk Open & Close digerakan dengan elektro magnetik
7. Relay S P D T, artinya StatusnyaKoneksi Untuk Open & Close digerakan dengan elektro magnetic
8. Jumper, artinya Koneksi memakai pemakaian jumper
9. Solder Bridges, artinya Koneksi memakai teknik disolder

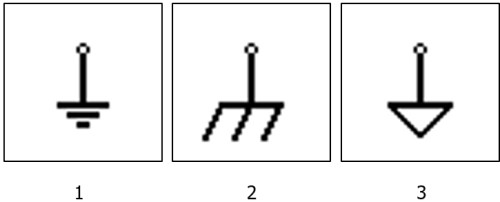

Simbol Ground atau Pentanahan

1. Earth Grounds, artinya Statusnya Referensi adalah 0 suatu sumber listrik
2. Chassis Grounds, artinya Statusnya Ground dihubungkan kepada badan suatu rangkaian listrik
3. Common / Digital Grounds, artinya Sirkuit umum

Simbol Resistor

1. Resistor, artinya Resistor bekerja dengan menahan atau menghambat arus listrik yang berjalan dalam suatu rangkaian listrik
2. Gambaran lain dari Resistor
3. Potensio Meters, Digunakan untuk menahan arus di rangkaian listrik namun angka resistansi pada tiga titik terminal bisa diatur
4. Gambaran lain dari Potensio Meters
5. Variable Resistor, Berfungsi untuk menahan arus dirangkaian listrik namun angka resistansi pada dua titik terminal bisa diatur
6. Gambaran lain dari Variable Resistors

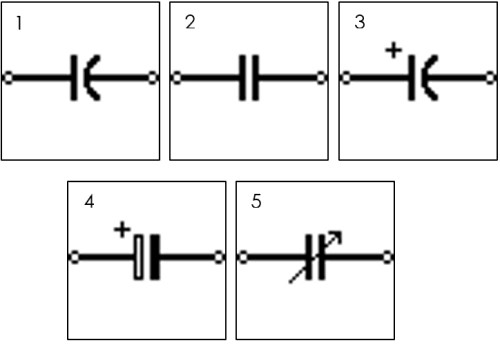

Simbol Kelistrikan Kapasitor / Condensator

1. Condensators Bipolar, Gunanya menyimpan sebuah arus listrik untuk beberapa waktu
2. Condensators Nonpolar, Gunanya juga untuk menyimpan sebuah arus listrik untuk beberapa waktu
3. Condensators Bipolar, Disebut ELCO atau Electrolytic Condensator
4. Kapasitor yang berpolar, Disebut ELCO atau Electrolytic Condensator
5. Variable Condensator, salah satu jenis Kapasitor yang nilainya pada kapasitansi bisa diatur

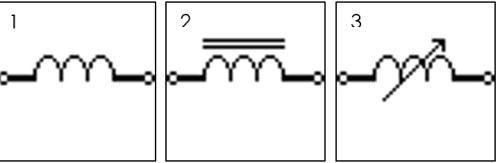

Simbol Elektronika Dasar Induktor / Kumparan

1. Coil,lilitan, spul, induktor, kumparan, komponen ini menghasilkanmedanmagnet saat arus listrik mengalirinya
2. Induktor beserta inti besi, Kumparan ini memiliki inti besi seperti halnya dengan trafo
3. Induktor Variable, Lilitan ini angka induktansinya bisa diatur

Simbol Power Supply

1. Sumber tegangan DC, artinya Menghasilkan tegangan searah tetap atau konstan
2. Sumber Arus, artinya Menghasilkan sumber arus tetap
3. Sumber tegangan AC, artinya Sumber tegangan bolak-balik seperti dari Perusahaan Listrik Negara / PLN
4. Generator, artinya Penghasil tegangan listrik bolahk-alik seperti pembangkit listrik Perusahaan Listrik Negara / PLN
5. Baterai, artinya Menghasilkan tegangan searah tetap
6. Baterai lebih dari 1 Cell, artinya Menghasilkan tegangan searah tetap
7. Sumber tegangan yang dapat diatur, artinya Sumber tegangan yang berasal dari rangkaian listrik lainnya
8. Sumber arus yang dapat diatur, artinya Sumber arus yang berasal dari rangkaian listrik lainnya

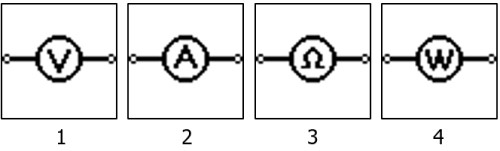

Simbol Meter (Alat Ukur)

1. Volt Meter, Mengukur tegangan listrik degan satuan Volt
2. Ampere Meter, Mengukur arus listrik dengan satuan Ampere
3. Ohm Meter, Mengukur resistensi degan satuan Ohm
4. Watt Meter, Mengukur daya listrik degan satuan Watt

Simbol Lampu

Semua symbol jenis lampu di atas menunjukkan komponen “Lamp”, yaitu menghasilkan cahaya saat dialiri arus listrik.

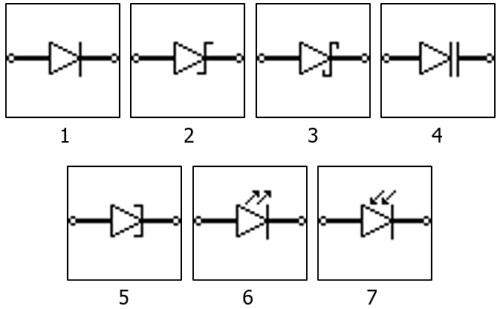

Simbol Dioda

1. Dioda, Berfungsi sebagai penyearah yang dapat mengalirkan arus listrik ke satu arah atau forward biasa
2. Zener Dioda / Dioda Zener, Pembuat stabil Tegangan DC / Arus listrik dari arah DC
3. Schottky Dioda, Memiliki drop tegangan rendah, biasanya terdapat dalam IC logika
4. Varactor Dioda, Gabungan Dioda juga Kapasitor
5. Tunnel Dioda, jenis komponen Tunnel Dioda
6. Light Emitting Diode/ LED, Menghasilkan cahaya saat dialiri arus listrik DC 1 arah
7. Photo-Dioda, Menghasilkan arus listrik saat mendapat cahaya

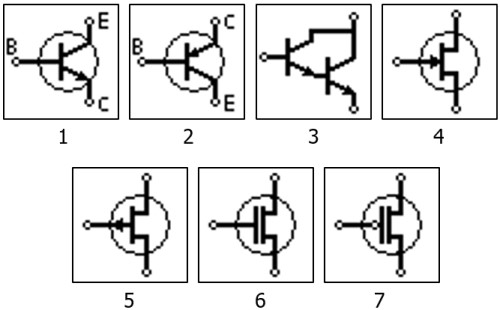

Simbol Komponen Kelistrikan Transistor

1. Transitor Bi polar N P N, Arus listrik akan mengalir / EC saat basis /B menjadi positif
2. Transistor Bi polar P N P, Arus listrik akan mengalir/ CE saat basis/ B menjadi negative
3. Transitor-Darlington, Gabungan dari 2 transistor Bipolar untuk meningkatkan penguatan
4. Transistor J F E T-N, Field Effects Transistor kanal-N
5. Transistor J F E T-P, Field Effects Transistor kanal-P
6. Transistor N M O S, Transistor M O S F E T kanal-N
7. Transistor P M O S, Transistor M O S F E T kanal-P

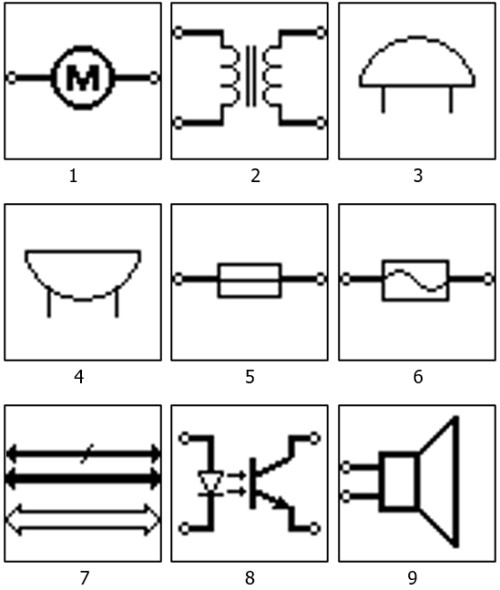

Simbol dari Komponen Lainnya

1. Motor, Adalah simbol Motor Listrik
2. Transformator, Trafo, Transformer, artinya Penurun & penaik tegangan AC Bolak-Balik
3. Bell Listrik, Berbunyi saat dialiri arus listrik
4. Buzzer, Penghasil suara buzz saat dialiri arus listrik
5. Fuse, Sikring, Pengaman yang akan putus saat melebihi kapasitas arus
6. Gambaran lain dari sikring/fuse sebagai pengaman rangkaian
7. Bus, ketiga symbol tersebut menunjukkan komponen dan arti yang sama, yaitu Terdiri dari banyak jalur data atau jalur address
8. Opto Coupler, Sebagai isolasi antar 2 rangkaian yang berbeda. Dihubungkan oleh cahaya
9. Speaker, Mengubah signal listrik menjadi suara
10. Microphone/ Mic, Mengubah sinyal suara menjadi arus listrik
11. Operational Amplifier, Op Amp, Penguat sinyal input
12. Schmitt Triggers, untuk mengatur dan mengurangi noise
13. Analog to Digital, ADC, Mengubah sinyal analog menjadi data digital
14. Digital to Analog, DAC, Mengubah data digital menjadi sinyal analog
15. Osilator, Crystal, Penghasil pulsa

Simbol Antenna

1. Antena, Pemancar & penerima sinyal radio
2. Gambaran lain dari Antena
3. Dipole Antena, Gabungan dari simple Antena

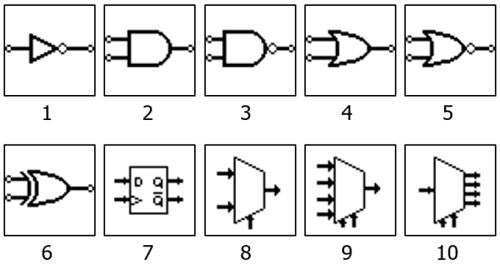

Simbol Elektronika Dasar Gerbang Logika / Digital

1. N O T Gate, artinya Output akan merupakan kebalikan input
2. A N D Gate, artinya Output akan 0 jika salah 1 input 0
3. N A N D Gate, artinya Output akan 1 jika salah 1 input 0
4. O R Gate, artinya Output akan 1 jika salah 1 input 1
5. N O R Gate, artinya Output akan 0 jika salah 1 input 1
6. EX OR Gate, artinya Output akan 0 jika input adalah sama
7. D Flip Flop, artinya Dapat berfungsi sebagai penyimpan data
8. Multiplexer 2-to-1, artinya Menyeleksi salah 1 data input yang akan dkirim ke output
9. Multiplexer 4-to-1, artinya Menyeleksi salah 1 data input yang akan dkirim ke output
10. D Multiplexer 1-to-4, artinya Menyeleksi data input untuk dikirim ke salah 1 output
