Terminal Kabel VS Soket Kabel Listrik

terminal kabel soket kabel

Di publish oleh S-Gala.com, Tanggal

January 3, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Terminal Kabel VS Soket Kabel Listrik

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Terminal Kabel dan soket kabel adalah salah satu komponen yang diperlukan saat kita membuat rangkaian listrik. Komponen ini bisa kita temukan di PCB elektronik, panel listrik, atau panel kontrol mesin yang membutuhkan listrik sebagai penggeraknya, panel telekomunikasi, dll.

Biasanya kita memerlukan terminal kabel ataupun soket kabel listrik untuk membantu kita menyambungkan suatu blok  (bagian) rangkaian listrik ke blok (bagian) rangkaian listrik yang lainnya.

sambungan kabel listrik

Mengapa dibutuhkan terminal/soket kabel penyambung?

Tujuannya adalah apabila suatu saat kalian perlu melepas sambungan kabel listrik, prosesnya akan menjadi mudah tidak akan merusak sistem pengkabelan yang sudah kita buat di rangkaian listrik tersebut.

Perbedaan Terminal Kabel dan Soket Kabel Listrik

Lalu kapan kita harus menggunakan terminal dan kapan harus menggunakan soket kabel listrik? Ada beberapa kondisi yang dapat dijadikan pertimbangan saat memilih penggunaan terminal kabel atau soket kabel listrik.

Kompleksitas sambungan kabel

Umumnya terminal kabel digunakan untuk menyambungkan sistem rangkaian listrik ke rangkaian listrik dimana sambungannya tidak kompleks.

terminal kabel listrik
Terminal kabel listrik digunakan untuk sistem penyambungan sederhana

Namun apabila sambungan tersebut bersifat kompleks maka sebaiknya menggunakan soket kabel.

Hal ini untuk menghindari kerusakan sistem rangkaian pada saat kita melepas atau memasang kembali kabel tersebut.

Sering tidaknya kabel dicabut pasang

Pertimbangan lain pada saat kita memutuskan menggunakan terminal kabel atau soket kabel adalah sering atau tidaknya kabel tersebut dicabut / dipasangkan.

Apabila kabel tersebut jarang dicabut pasang, maka lebih baik menggunakan terminal kabel.

Tetapi jika kabel tersebut sering dicabut pasang maka lebih baik menggunakan soket kabel.

Siapa pengguna kabel tersebut

Selain itu pertimbangan lainnya adalah siapa orang yang mencabut pasang kabel tersebut.

Kita menggunakan terminal kabel apabila yang mencabut pasang kabel tersebut adalah seorang teknisi.

Namun apabila yang mencabut pasang seorang user yang tidak mempunyai background teknik maka lebih baik kita gunakan soket kabel.

Penggunaan Socket Kabel Listrik

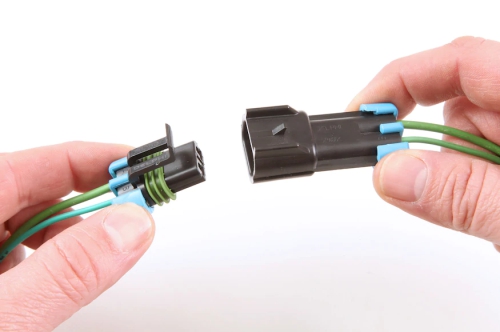

sambungan kabel - soket kabel listrik
Soket kabel listrik

Apabila kita membuat suatu sistem rangkaian elektonika yang nantinya disambungkan kepada alat elektronik yang lain yang sudah mempunyai standar khusus, baiknya sambungan tersebut menggunakan soket kabel listrik.

Hal ini akan sangat membantu kita dalam meyambungkan dan memutuskannya. Misalnya pada sistem audio umumnya menggunakan sambungan soket RCA, pada sistem komputer atau peralatan elektronikyang lain ada standar komunikasi serial (soket USB, soket DB 9, soket DB 25) atau paralel (soket DB 25), ataupun soket kabel HDMI.

Penggunaan Terminal untuk Kabel Listrik

Bentuk dari terminal kabel bervariasi pada penggunaannya disesuaikan dengan  keperluan dan budget dari pembuatan suatu rangkaian listrik. Pada saat kita menggunakan terminal kabel kita harus pertimbangkan:

  1. Besarnya lubang atau tempat untuk pemasangan kabel
  2. Jenis terminalnya (tunggal atau blok)
  3. Model terminal untuk kabel jenis tunggal yang umum digunakan yaitu Krustin, Viking.
  4. Merk terminal untuk kabel yang umum di pasaran adalah Likon dan Legrand

Jenis & Harga Sambungan Kabel

Berikut ini contoh terminal kabel dan soket yang cukup terkenal dan banyak digunakan di masyarakat.

Terminal krustin

Krustin terminal kabel

Ada 2 merk terkenal untuk terminal kabel krustin, yaitu merk Legrand & Likon. Berikut adalah daftar harganya per Desember 2020.

Terminal Krustin Merk Legrand

  • Ukuran 4mm Rp 25,000
  • Ukuran 6mm Rp 25,000
  • Ukuran 10mm Rp 35,000
  • Ukuran 16mm Rp 53,000
  • Ukuran 25mm Rp 120,000

Terminal Krustin Merk Likon

  • Ukuran 4mm Rp 18,000
  • Ukuran 6mm Rp 20,000
  • Ukuran 10mm Rp 26,000
  • Ukuran 16mm Rp 33,500
  • Ukuran 25mm Rp 110,000

Terminal viking

Merk terkenal untuk terminal kabel model viking adalah merk Legrand.

Terminal kabel viking merk legrand

Harga untuk terminal kabel viking ini per Desember 2020 adalah sbb :

  • Ukuran 4mm Rp 5,000, End plate Rp 7,500
  • Ukuran 6mm Rp 17,000, End plate Rp 8,500
  • Ukuran 10mm Rp 23,000, End plate Rp 8,500
  • Ukuran 16mm Rp 40,000, End plate Rp 15,000

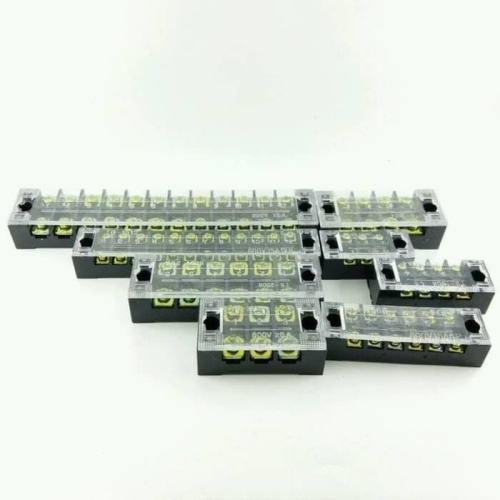

Terminal Blok

sambungan listrik terminal blok

Terminal blok ini terdiri dari berbagai macam model sbb :

  • Model 3 Pole
  • Model 4 Pole
  • Model 5 Pole
  • Model 6 Pole
  • Model 8 Pole
  • Model 10 Pole
  • Model 12 Pole
  • Model 15 Pole
  • Model 20 Pole

Harganya juga cukup murah, terminal dengan kualitas baik harga per pcs-nya dimulai dari Rp 5,000 untuk model 3 pole sampai dengan Rp20,000 untuk model 20 pole.

Soket 3 Pin

Ada banyak merk yang terkenal, rata-rata kualitasnya pun mirip. Harga dari soket 3 pin ini rata-rata dibandrol Rp 4,700 per pcs.

sambungan kabel soket 3 pin

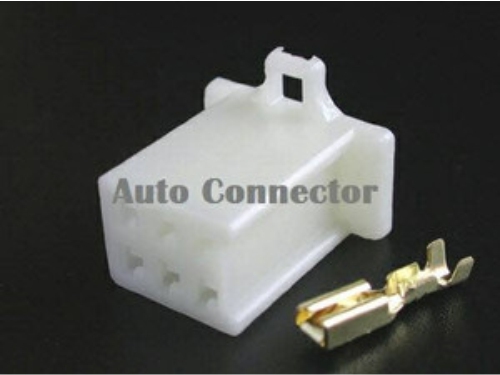

Soket 6 Lubang

Soket 6 lubang ini juga terdiri dari banyak merk terkenal yang kualitasnya mirip. Harga dari soket 6 lubang ini rata-rata dibandrol seharga Rp 10,000 per pcs.

sambungan kabel soket 6 lubang

Soket 2 Lubang

Soket 2 lubang ini rata-rata dibandrol seharga Rp 1,750 per pcs (harga per Desember 2020)

sambungan kabel soket 2 lubang

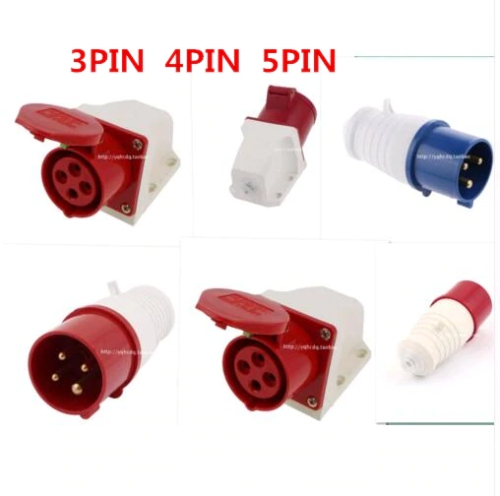

Soket power supply Legrand

Soket power supply ini merupakan salah satu soket penting dalam sistem penyambungan kabel. Merk yang terkenal salah satunya adalah soket power supply Legrand. Harganya dibandrol sekitar Rp 100,000 per pcs (harga per Desember 2020).

soket power supply legrand

Soket RJ 45 Female

Soket RJ 45 ini berfungsi sebagai soket kabel LAN. Untuk soket RJ 45 female, ada banyak merk terkenal. Harga rata-ratanya sekitar Rp110,000 per pcs.

Soket RJ 45 female

Soket RJ 45 Male

Berbeda dengan harga soket RJ 45 female yang cukup mahal, untuk soket RJ 45 Male harganya cukup murah. Per Desember 2020, harga rata-ratanya sekitar RP 13,850 per pcs.

soket RJ 45 male

Soket DB 9

Soket DB 9 biasa digunakan untuk VGA atau port komputer, harganya dibandrol sekitar Rp 4,000 per pcs baik untuk tipe male ataupun female.

soket DB 9 sambungan kabel

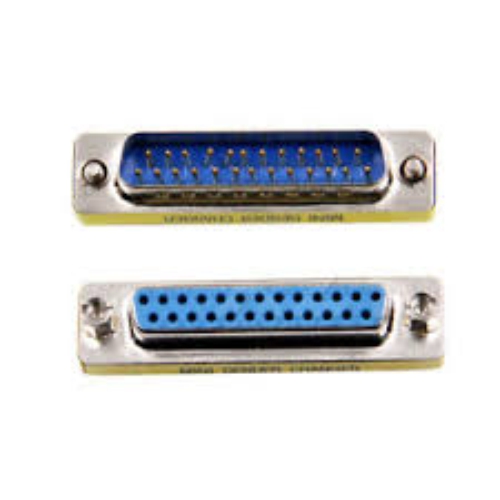

Soket DB 25

Soket DB 25 biasa digunakan untuk printer, harganya dibandrol sekitar Rp 20,000 per pcs baik untuk tipe male dan female.

Soket DB 25 sambungan kabel printer

Semoga artikel ini bisa memberi tambahan pengetahuan untuk kalian ya! Jangan lupa intip peluang bisnis menarik terkait terminal dan soket kabel listrik melalui katalog atau kontak CS kami.
