Rangkaian Panel Listrik 1 Phase

Panel listrik 1 fasa adalah suatu panel yang berisi MCB-MCB sebagai pengontrol jaringan listrik pada sistem jaringan 1 phasa yang umumnya digunakan pada instalasi kabel listrik rumah.

Jalur Kabel Pada Panel Listrik 1 Fasa

Pada sistem listrik 1 phase, ada 3 jalur kabel yang digunakan:

• Kabel L : Kabel jalur Line ( kabel yang mengandung strum)
• Kabel N: Kabel jalur netral
• Kabel G: Kabel ground

Panel ini diperlukan untuk membuat sistem jaringan listrik menjadi terstruktur dan rapi.

Pada gambar di bawah ini salah satu contoh model panel listrik 1 fasa. Tampak bagian dalam dari panel listrik 1 phase yang terdiri dari 1 buah MCB utama dan 17 buah MCB yang masing-masing berfungsi untuk mengontrol jalur listrik di area tertentu.

MCB utama dari sistem listrik 1 phase maksimal besarnya 100 Ampere dan minimal 2 Ampere.

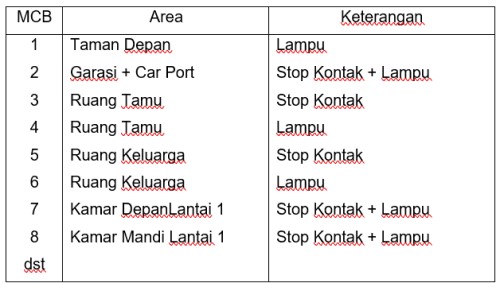

Sebagai contoh pengaturan MCB pada panel diatas adalah sbb:

Dari tabel diatas tampak pengaturan MCB dibagi per area rumah.

Dengan demikian apabila ada area yang bermasalah jaringan listriknya tidak menggangu ke area yang lain.

Dengan kondisi demikan, maka pada saat kita perbaiki jalur listriknya yang kita matikan cukup MCB No 1 saja sedangkan MCB yang lain masih bisa menyala.

Jadi perbaikan jalur listrik di area depan rumah tidak menggangu kearea lain di rumah tersebut sehingga penghuni rumah lebih aman dan nyaman.

Contoh Rangkaian Panel Listrik 1 Phase

Contoh gambar di bawah ini adalah gambar rangkaian listrik sederhana pada jaringan listrik 1 phase yang banyak diterapkan di rumah kita.

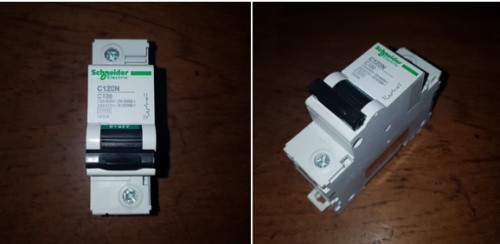

MCB

Pada gambar diatas tampak 1 Buah MCB khusus mengontrol jalur lampu dan MCB yang lain mengontrol jalur stop kontaknya.

Dengan demikian apabila ada masalah di jalur stop kontak, maka lampu masih bisa beroperasi dan kegiatan di area tersebut tidak terlalu terganggu.

Selain keuntungan ini, keuntungan lain adalah masing-masing jalur dapat digunakan secara maksimal sesuai dengan ukuran kabel dan mcb yang digunakan.

Misalnya kabel untuk jalur stop kontak umumnya menggunakan 3 X 1,5 mm, maka arus maksimal 10-15 Ampere atau 2000- 3000 watt.

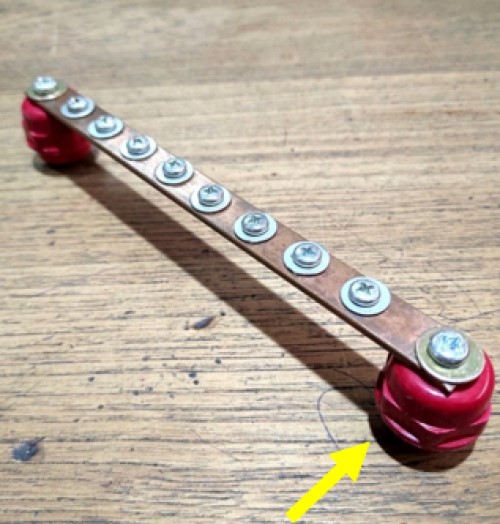

Bush Bar Jalur Netral

Komponen lain yang biasa digunakan pada panel listrik 1 phasa adalah bush bar untuk jalur netral dan jalur grounding.

Pada saat menggunakan bush bar untuk jalur netral perlu dilengkapi dengan isolator, agar arus listrik yang ada tidak terhubung ke body panel.

Isolator pada gambar di atas ditunjukan dengan anak panah berwarna kuning.

Bush bar tersebut di marketplace tersedia dengan harga sekitar Rp. 40.000,-.

Bush Bar Jalur Ground

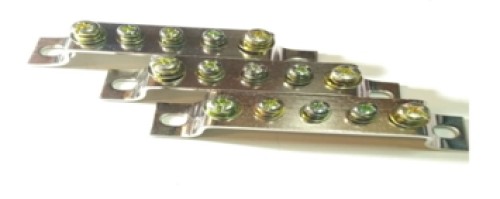

Selain bush bar untuk jalur netral, baiknya dalam panel listrik juga disediakan bush bar untuk jalur ground yang memiliki bentuk seperti gambar di bawah ini

Berbeda sedikit dengan bush bar jalur netral, pada bush bar jalur ground tidak diperlukan isolator pada saat pemasangannya.

Karena pada jalur ground memang idealnya tidak mengandung arus listrik.

Jalur tersebut berfungsi sebagai pengaman apabila ada kabel yang lecet dan menempel di body panel, maka diharapkan MCB dapat ‘ngejepret’ dan aliran listrik pada kabel tersebut berhenti.

Lampu Indikator Panel

Selain peralatan tersebut, pada panel listrik perlu juga dipasang lampu indikator panel yang dipasang di pintu panel. Lampu ini akan menyala apabila aliran listrik masuk ke dalam panel yang menandakan panel tersebut telah siap untuk digunakan.

Sikring Box

Dengan menggunakan box sikring seperti gambar diatas, maka jalur listrik untuk lampu indikator bisa dipastikan lebih aman.

Karena jika terjadi sesuatu terhadap lampu indikator sehingga arus listrik naik, maka sikring tersebut akan otomatis putus dan mematikan aliran listrik ke arah lampu indikator tersebut.

Nah, bagaimana dengan rangkaian panel listrik 1 fasa di rumahmu? Sudah ideal belum?
