Membedah arti dari IP (Ingress Protection)

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp

Pernah membaca/mendengar istilah IP 65, IP 66, atau jenis-jenis angka IP lainnya ?

Istilah ini banyak digunakan pada materi iklan dari alat elektronik, HP, lampu, dan produk-produk lainnya yang menggunakan komponen elektronik.

Artikel ini akan membahasa secara detail apa arti dari angka-angka jenis IP tersebut, dan bagaimana spesifikasi IP dapat membantu anda memilih produk yang sesuai dengan kebutuhan anda

Berkenalan dengan Ingress Protection

Sistem standarisasi IP rating dicetuskan oleh sebuah lembaga internasional bernama International Electromechanical Commission (IEC).

Lembaga ini bergerak dibidang pembuatan standarisasi untuk produk-produk yang memiliki komponen kelistrikan didalamnya.

Keterangan detail seputar IP rating bersumber pada dokumen ANSI/IEC 60529-2004.

Standarisasi IP Rating dibuat untuk mengklasifikasikan lapisan penutup sebuah produk.

Dalam ilustrasi mudahnya IP rating menggambarkan sejauh mana bagian luar dari sebuah produk dapat melindungi komponen di dalam produk dalam berbagai situasi.

Pembahasan dalam artikel ini mengacu pada definisi di dalam dokuman IEC, pemahaman seputar aplikasi nyata dalam produk dapat berbeda-beda tergantung dari konteks produk.

Kegunaan IP Rating

Standarisasi IP rating mempermudah kita dalam menentukan alat elektronik yang akan kita gunakan.

Beberapa contoh kasus, perlunya informasi seputar IP Rating yang tepat dalam keseharian kita :

  • Menentukan lampu yang cocok digunakan untuk penerangan di dalam kolam berenang. Ternyata ada perbedaan klasifikasi IP Rating untuk kolam renang dengan kedalaman 1m dan kedalaman lebih dari 1m. Membeli lampu yang dapat digunakan sampai kedalaman 3m dan menggunakannya pada kedalaman 1m akan menyebabkan pemborosan biaya. Sedangkan membeli produk dengan kemampuan hanya sampai 1m dan menggunakannya untuk kedalaman 3m dapat menyebabkan rusaknya produk.
  • Menentukan lampu yang cocok digunakan untuk halaman rumah, terdapat perbedaan klasifikasi IP rating untuk lampu yang aman terkena percikan air dan aman untuk disimpan didalam air. Membeli produk dengan IP Rating terlalu tinggi akan menyebabkan pemborosan. Karena semakin tinggi IP pasti semakin tinggi pula biaya produksinya.
  • Menentukan peralatan yang akan digunakan pada pengeboran minyak di tengah gurun pasir. Kondisi sangat berdebu dapat merusak alat-alat kerja, diperlukan alat dengan klasifikasi IP rating yang tepat agar alat tetap dapat awet digunakan dalam kondisi berdebu.
  • Dan berbagai macam contoh lainnya

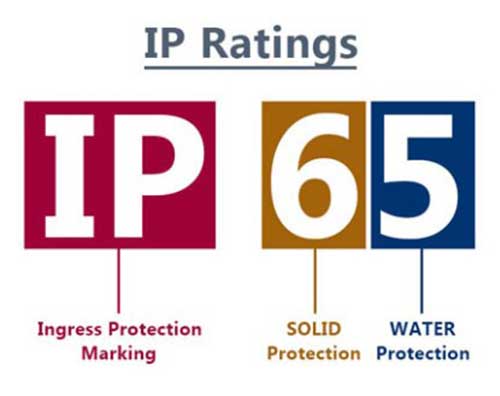

Arti Angka-Angka IP

Angka-angka yang terdapat dibelakang IP mengandung arti-arti khusus yang menggambarkan spesifikasi dari produk.

Contoh penulisan : IP 6 7

Digit pertama menggambarkan tingkat perlindungan produk dari masuknya benda-benda padat, termasuk anggota tubuh.

Digit kedua menggambarkan tingkat perlindungan terhadap kelembaban (masuknya partikel air), akan dibahas dibagian berikutnya kelembaban digambarkan dalam berbagai macam bentuk dari air.

Namun dalam kasus khusus kita akan melihat penggunaan huruf K dibelakang angka 6 dan angka 9.

Walaupun 6K secara harafiah terhitung 2 digit, dalam kasus penulisan 6K, pada digit ke dua IP Rating dapat diartikan sebagai satu kesatuan digit ke dua.

Contohnya IP 5 6K, dalam tabel yang akan disajikan di bawah angka 6 pada digit kedua diartikan ketahanan terhadap semburan air dengan intensitas tinggi, saat ini dibuat klasifikasi 6K yang berarti semburan air berintensitas tinggi dengan tekanan besar.

Digit ketiga, bagian ini mungkin terasa agak asing, karena jarang sekali masyarakat umum melihat penulisan 3 digit kode IP.

Kode ketiga menggambarkan bentuk perlindungan khusus. Contohnya adalah kode f untuk perlindungan terhadap oli, dan kode D untuk perlindungan terhadap kabel.

Contoh cara membaca :

IP 6 diartikan produk memiliki tingkat perlindungan terhadap anggota tubuh dengan klasifikasi 6 dan tingkat perlindungan terhadap kelembanan dengan klasifikasi 5.

Arti dari Angka IP Rating

Digit Pertama (perlindungan dari benda padat, anggota tubuh)

  • X : Tidak ada data yang tersedia
  • 0 : Tidak terdapat proteksi khusus
  • 1 : Proteksi terhadap benda dengan diameter > 50mm dan panjang >2" (kurang lebih sebesar punggung tangan
  • 2 : Proteksi terhadap benda dengan diameter > 12.5mm dan panjang >0.49" (kurang lebih sebesar jari tangan)
  • 3 : Proteksi terhadap benda dengan diameter > 2.5mm dan panjang >0.098" (kurang lebih sebesar obeng, kabel berukuran besar, dan objek lain seukuran)
  • 4 : Proteksi terhadap benda dengan diameter > 1mm dan panjang >0.039" (kurang lebih sebesar baut, serabut kabel, semut berukuran besar, dan objek lain seukuran)
  • 5 : Proteksi terhadap partikel debu namun tidak seutuhnnya. Pada klasifikasi 5 sedikit debu tetap dapat masuk namun tidak akan menggangu kinerja produk.
  • 6 : Proteksi seutuhnya terhadap partikel debu. Debu sama sekali tidak dapat masuk.

*Catatan tanda > berarti lebih besar dari

Digit Kedua(perlindungan terhadap cairan)

  • X/0 : Tidak ada data yang tersedia
  • 1 : Perlindungan terhadap tetesan air yang jatuh secara vertikal .
  • 2 : Perlindungan terhadap tetesan air yang datang dengan sudut kemiringan 15 derajat
  • 3 : Perlindungan dari percikan air yang datang sampai dengan suduk kemiringan 60 derajat
  • 4 : Perlindungan dari percikan air yang datang dari segala arah.
  • 5 : Perlindungan terhadap semprotan ringan (misalnya selang air).
  • 6 : Perlindungan terhadap semprotan air bertekanan tinggi (misalnya semprotan dari alat sprayer pencuci mobil).
  • 6K : Perlindungan terhadap semprotan air bertekanan tinggi dalam kondisi tekanan tinggi
  • 7 : Perlindungan terhadap rendaman air sampai kedalaman 1 meter
  • 8 : Perlindungan terhadap rendaman air dengan dengan kedalaman lebih dari 1 meter
  • 9 : (K) Perlindungan dari semprotan air dengan temperatur tinggi

Digit Ketiga(perlindungan khusus)

  • C : Tidak dapat dibuka oleh sembarang perkakas
  • D : Kabel
  • f : Oli resistant
  • H : Benda dengan Tegangan Tinggi
  • M : Produk bergerak saat pengetesan dengan air
  • S : Produk tetap berdiri saat pengetesan dengan air
  • W : Kondisi cuaca

Rating IP dengan huruf "X"

Seringkali kita melihat bentuk penulisan rating dengan penggunaan huruf X seperti misalnya IP5X atau IPX6, penulisan seperti ini sebetulnya tidak sesuai dengan petunjuk penulisan IP Rating.

Penulisan dengan penggunaan "X" terkadang juga diganti dengan angka "0", kasus penggunaan rating X pada umumnya banyak ditemukan pada produk-produk lampu penerangan.

Walaupun tidak sesuai dengan standard penulisan, setidaknya hal ini bisa memberikan informasi seputar klasifikasi produk.

Sebagai contoh penulisan IP5X . Angka "5" dapat diartikan produk memiliki perlindungan terhadap partikel debu namun tidak seutuhnya, dan "X" diartikan tidak terdapat perlindungan terhadap kelembaban.
