Cara Praktis Mengukur Kapasitor menggunakan Multimeter

Mengukur kapasitor menggunakan multimeter

Di publish oleh S-Gala.com, Tanggal

April 15, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Cara Praktis Mengukur Kapasitor menggunakan Multimeter

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Alat untuk mengukur kapasitor

Gambar berbagai macam kapasitor
Gambar berbagai macam kapasitor

Kapasitor merupakan salah satu komponen elektronika yang memiliki kemampuan untuk menyimpan muatan listrik dalam jangka waktu singkat atau sementara.

Kapasitor disebut juga dengan istilah kondensator.

Kapasitor pertama kali ditemukan oleh seorang ahli bernama Michael Faraday, yang namanya diambil menjadi satuan kondensator yang disebut Farad.

Komponen kapasitor terdiri dari dua lembaran atau kepingan penghantar listrik dengan isolator listrik berupa dielektrik yang memisahkan kedua kepingan tersebut.

Setiap lembaran atau kepingan penghantar listrik tersebut sudah diberikan muatan listrik dalam jumlah tertentu yang sama namun berlainan jenis.

Satu keping atau lembaran bermuatan positif, sedangkan kepingan lainnya bermuatan negatif.

Secara keseluruhan sebenarnya kapasitor memiliki muatan yang netral.

Kapasitor dapat dibedakan dengan bahan dielektik yang dipakai menjadi kapasitor berbahan mika, kapasitor keramik, kapasitor kertas, kapasitor udara dan kapasitor elektrolit.

Dilihat dari jenis kutubnya, kapasitor dibagi menjadi kapasitor polar (terkutub) dan kapasitor non polar (tidak terkutub).

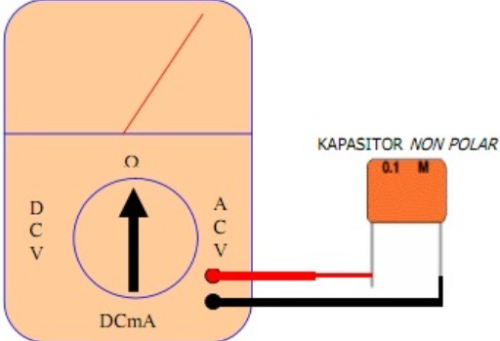

Cara mengukur kapasitor non polar dengan multimeter analog
Cara mengukur kapasitor non polar dengan multimeter analog

Penggunaan kapasitor sendiri biasanya digunakan pada rangkaian listrik untuk wadah penyimpan energi atau muatan energi listrik dan pengaman dari konsleting atau kegagalan listrik pada rangkaian.

Fungsi lain dari kapasitor adalah sebagai bagian yang mengatur panjang gelombang sinyal pada pesawat radio.

Untuk mengukur nilai kapasitansi kapasitor ini, kita membutuhkan sebuah alat untuk mengukurnya yang disebut dengan kapasitansi meter (capacitance meter).

Kapasitansi meter ini merupakan alat ukur khusus yang dapat mengukur nilai kapasitas pada kapasitor.

Selain kapasitansi merer, ada juga alat ukur lain yang dapat mengukur kapasitor yaitu LCR meter dan multimeter.

LCR meter adalah salah satu alat untuk mengukur kapasitor dengan nilai yang kecil.

LCR meter merupakan alat ukur yang memiliki fungsi yang sama dengan multimeter.

Namun LCR meter adalah alat khusus untuk mengukur komponen resistor (R), kapasitor (C) dan induktor (L).

Alat ukur LCR dapat mengukur kapasitor dengan kapasitas kecil lebih akurat.

Mengukur kapasitor menggunakan LCR meter bertujuan untuk mendapatkan nilai kapasitor yang sesungguhnya dari suatu komponen pada kapasitor.

Di artikel kali ini, kita akan secara khusus membahas mengenai cara mengukur sebuah kapasitor menggunakan multimeter.

Mengukur Kapasitor Menggunakan Multimeter

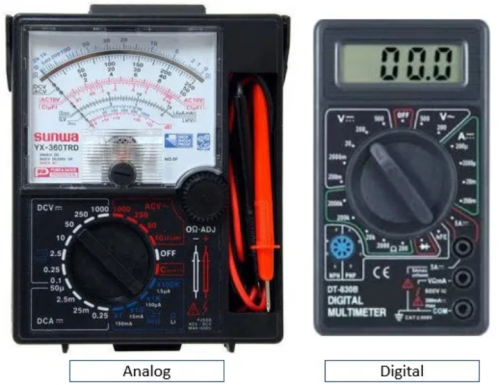

Gambar multimeter
Gambar multimeter

Multimeter merupakan sebuah alat ukur gabungan yang dapat mengukur tegangan listrik, arus listrik, hambatan listrik atau resistansi, dan mengukur berbagai komponen elektonika seperti diode, kapasitor, transistor dan resistor.

Multimeter sering disebut juga dengan alat VOM, yaitu singkatan dari Volt, Ohm dan Meter.

Bisa dikatakan, multimeter adalah sebuah alat yang praktis yang dapat digunakan untuk mengukur kerusakan pada suatu alat listrik, salah satunya kapasitor.

Dengan menggunakan multimeter, tentunya kita tidak perlu membeli alat khusus untuk mengukur kapasitor saja.

Salah satu cara cek kapasitor berfungsi atau tidak adalah dengan menggunakan multimeter ini.

Namun multimeter sebagai alat ukur gabungan memiliki batasan khusus dalam mengukur setiap ukurannya termasuk batasan dalam mengukur kapasitansi sebuah kapasitor.

Kapasitor yang memiliki kapasitas besar terutama kapasitor elektrolit (ELCO) tidak semuanya dapat diukur nilainya oleh multimeter.

Oleh karena itu untuk mengetahui nilai ukur kapasitas kapasitor yang besar, lebih baik menggunakan capacitance meter.

Multimeter sendiri ada 2 jenis, yaitu multimeter analog dan multimeter digital.

Mengukur kapasitor menggunakan Multimeter Analog

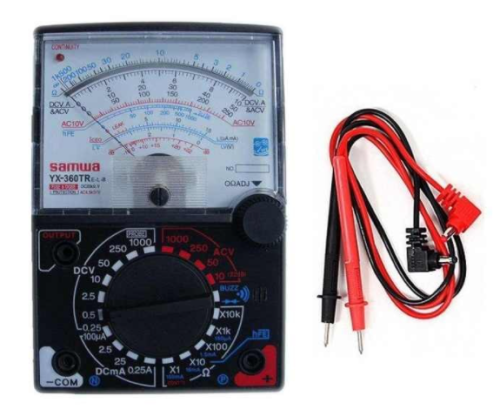

Gambar multimeter analog
Gambar multimeter analog

Multimeter biasa disebut juga dengan istilah VOM (volt ohm meter) sering digunakan untuk mengukur kerusakan pada komponen kelistrikan, salah satunya adalah kapasitor.

Multimeter analog (biasa disebut juga multimeter jarum) merupakan sebuah alat pengukur besaran listrik yang memakai tampilan berupa jarum yang bergerak sesuai range tertentu yang dapat diukur dengan probe.

Pada multimeter analog ini dafleksi berkelanjutan dari pinter jarum pada skala menunjukkan besar nilai ukur.

Multimeter jarum dapat digunakan juga untuk mengukur arus AC, DC dan dapat digunakan untuk mengukur resistor, kapasitor dan transistor.

Cara cek kapasitor dengan multimeter analog dilakukan dengan beberapa tahap, yaitu :

  • Langkah pertama siapkan multimeter analog yang akan digunakan dan kapasitor yang akan diukur
  • Atur skala pada posisi 200k
  • Hubungkanlah probe merah dan probe hitam pada setiap kabel (boleh sembarang)
  • Bacalah pergerakan jarum, apabila jarum bergerak naik ke angka 55 Ohm atau bergerak sampai ke angka 0 lagi maka kapasitor berfungsi dengan baik
  • Pada kapasitor yang rusak, jarum tidak akan bergerak.

Mengukur kapasitor dengan Multimeter digital

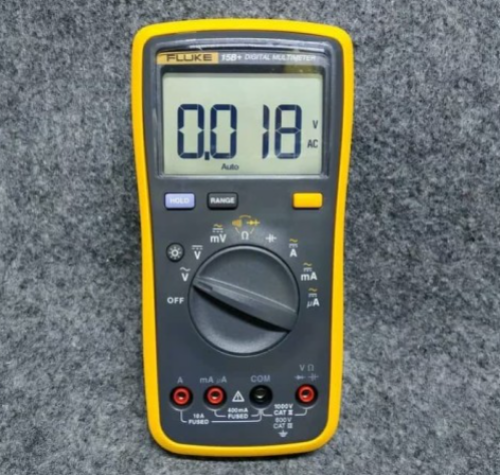

Gambar multieter digital
Gambar multieter digital

Multimeter digital merupakan salah satu alat pengukur elektronik yang dapat menampilkan angka nilai dalam bentuk digital sampai dengan satuan desimal.

Angka akan muncul dan dapat dilihat pada tampilan LCD.

Multimeter digital ini dapat mengukur lebih akurat dibandingkan multimeter analog dan tentunya lebih maksimal.

Nilai yang keluar sampai dengan bilangan desimal membuat multimeter digital menghasilkan angka pasti yang lebih nyata dan mudah dipahami.

Mengukur kapasitor dengan multimeter digital juga lebih mudah dilakukan.

Langkah pertama kita harus mengatur kepala selektor pada tanda atau simbol kapasitor.

Kemudian hubungkan probe ke terminal kapasitor lalu nilai akan muncul pada layer LCD multimeter.

Jika angka pada LCD menunjukkan hasil lebih dari 1.300 atau kembali ke angka 1 maka kapasitor berfungsi dengan baik.

Jika pada LCD tidak terlihat angka maka kemungkinan kapasitor sudah rusak.

Kapasitor juga merupakan salah satu komponen penting di dalam lampu emergency. Kalian bisa mempelajari juga cara mengecek komponen lainnya di tautan berikut >> Mengecek Komponen Lampu Emergency

Sekian informasi mengenai cara praktis mengukur kapasitor dengan multimeter, semoga bermanfaat ya!
