Saklar dan stop kontak merupakan benda yang memudahkan kita untuk menyambung serta memutus listrik di rumah.

Kali ini S-gala.com akan memberikan tips dan tutorial cara memasang saklar & stopkontak di rumah TERLENGKAP dengan langkah yang mudah dan tentunya aman.

Tips Memasang Saklar & Stopkontak

Sebelum mulai belajar cara memasang saklar & stopkontak, ada 2 tips yang perlu kalian ketahui :

Matikan dulu sumber listrik sebelum mulai pekerjaan

Tips pertama dan yang utama yang harus dilakukan sebelum memulai pekerjaan yang berhubungan dengan listrik PLN 220VAC adalah mematikan terlebih dahulu sumber listrik dengan cara menurunkan MCB utama yang terpasang di meteran listrik.

Jika hal ini dilakukan maka akan mengurangi potensi tersetrum dan terjadinya konsleting arus listrik secara tidak sengaja.

Gunakan peralatan yang berkualitas baik

Dan tips yang kedua dalam cara memasang saklar & stopkontak adalah gunakan tools yang sesuai dan perangkat keamanan yang baik.

Tools yang baik akan memudahkan kita dalam bekerja. Selain itu, gunakan juga perangkat keamanan yang baik seperti:

  1. Menggunakan alas kaki yang berkaret
  2. Menggunakan sarung tangan karet

Kedua hal itu akan memberikan tambahan keamanan dari potensi tersetrum.

Peralatan untuk memasang saklar & stopkontak
Tools yang dapat digunakan untuk bekerja dengan sistem kelistrikan di rumah

Tools yang dapat digunakan antara lain :

  • Cable cutter
  • Obeng plus dan minus
  • Skun dan crimping tools
  • Tang
  • Solder dan timah
  • Multimeter

Cara Memasang Saklar & Stop Kontak (menyambungkan kabel listrik ke saklar)

Hal pertama yang perlu diketahui adalah secara umum terdapat dua jenis terminal yang digunakan untuk menyambungkan kabel ke saklar dan stop kontak.

Terminal model jepit

Model jepit memberikan kepraktisan lebih karena tidak memerlukan tool lain untuk menghubungkan kabel ke saklar; hanya tinggal memasukan kabel dan dengan sendirinya kabel akan terjepit dan terpasang.

Namun kekurangannya adalah jika kabel yang digunakan terlalu kecil atau terlalu besar. Model ini juga hanya cocok untuk kabel dengan jenis tunggal (bukan serabut), model jepit ini tidak akan menahan kabel dengan baik atau kabel tidak bisa masuk sama sekali.

Jadi untuk memastikan kabel telah terjepit dengan baik, kalian dapat mengetesnya dengan menarik kabel setelah terpasang.

Kabel yang terpasang atau terjepit dengan baik tidak akan lepas ketika ditarik.

model terminal jepit

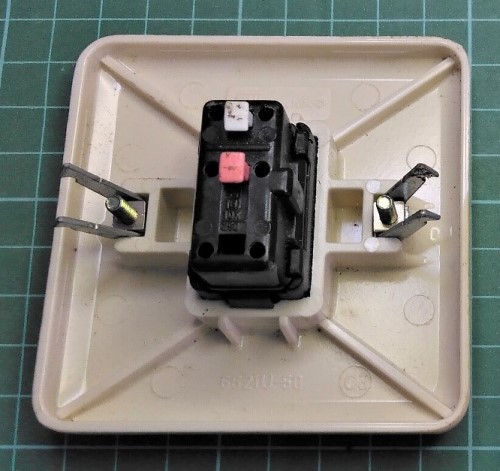

Saklar dengan terminal model jepit

Namun, jika terlanjur kabel yang digunakan adalah jenis serabut, kalian dapat mengakalinya dengan menggunakan skun jenis ferulle.

Gunakan crimping tool yang tepat sehingga skun dapat terpasang dengan baik ke kabel.

Skun kabel jenis ferulle

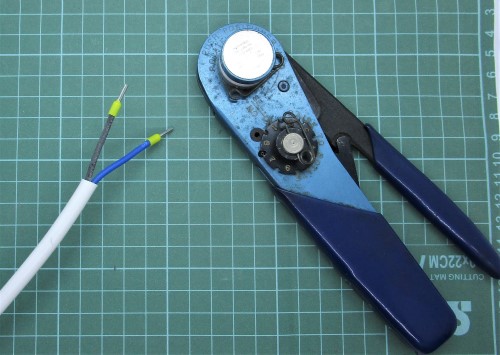

Alat untuk menyekun kabel - crimping tool
Crimping tool berfungsi untuk menyekun kabel

Terminal model dibaut

Untuk jenis saklar dan stop kontak yang terminalnya menggunakan baut, kalian tinggal memasang atau melingkarkan kabel di kepala baut dan mengencangkannya dengan obeng.

Dengan demikian kabel akan tersambung dan terjepit oleh kepala baut.

terminal model dibaut

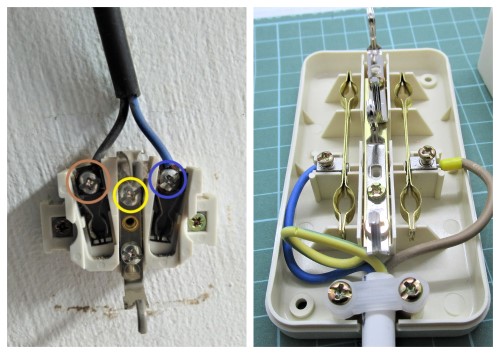

Beberapa jenis stopkontak dengan terminal kabel model baut

Salah satu trik pasang kabel ke kepala baut agar lebih mudah adalah dengan menggunakan skun lingkaran atau membuat simpul di kepala baut (untuk kabel jenis serabut).

Selain itu juga dengan trik ini akan membuat sambungan terpasang lebih kencang dan mencegah terlepas.

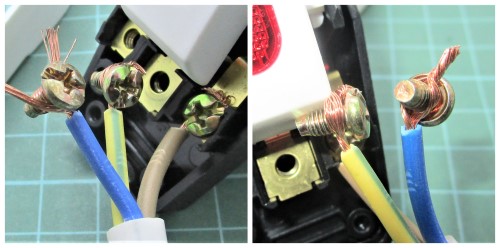

Cara memasang kabel pada terminal model dibaut
Membuat simpul di kepala baut untuk memudahkan pemasangan

Cara Memasang Saklar & Stopkontak 2 kabel dan 3 kabel

Secara umum saklar hanya menggunakan 2 terminal (2 kabel) untuk satu pole (jalur) untuk menyambungkannya karena saklar hanya digunakan untuk memutus dan menyambungkan rangkaian listrik baik yang menggunakan sumber listrik DC maupun AC.

Berbeda dengan stop kontak (karena kegunaannya juga berbeda – untuk meneruskan sumber listrik utama ke perangkat elektronik lain) terutama yang menggunakan sumber listrik AC, minimal harus menggunakan 2 kabel dengan jalur yang berbeda yang digunakan untuk jalur Line/fasa dan Netral.

Jalur ke-3 biasanya opsional dipasang yaitu jalur grounding/arde.

Sehingga untuk memasang jalur grounding ini diperlukan 3 kabel yaitu untuk Line/fasa, kabel Netral, dan Ground/arde.

Posisi terminal Line dan Netral terletak di ujung kiri dan kanan stop kontak, sedangkan terminal ground terletak di tengah.

Cara memasang kabel pada stopkontak

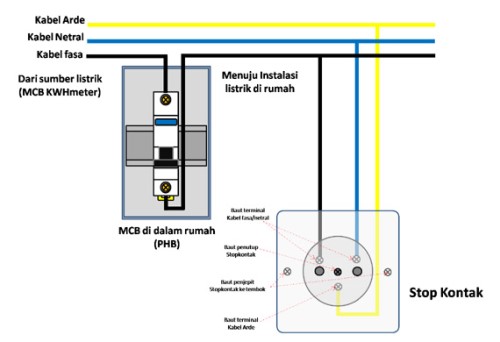

Posisi terminal Line, Netral (biru dan coklat), dan Ground (kuning) pada stop kontak tunggal dan paralel

Jalur Ground ini sebenarnya cukup penting dipasang karena dapat mengurangi resiko untuk tersetrum pada bodi perangkat elektronik karena listrik statis atau induksi listrik yang dihasilkan.

Jalur Ground ini akan membuang listrik statis yang dihasilkan oleh perangkat listrik.

Cara Pasang 2 Saklar 1 Stop Kontak

Ada kalanya dimana kita ingin memasang saklar untuk keperluan 2 buah lampu yang cukup berdekatan namun ingin bisa dimatikan dan dinyalakan secara terpisah dan satu stop kontak untuk keperluan pemasangan perangkat elektronik.

Hal ini dapat dilakukan dengan menggunakan saklar ganda dan stop kontak (ada yang langsung menyatu dan terpisah).

Cara memasang saklar & stopkontak tipe saklar ganda sebenarnya sama seperti saklar tunggal dan stop kontak.

Saklar dipasang secara seri dengan lampu (untuk saklar ganda berarti setiap saklar untuk setiap lampu juga) dan untuk stop kontak dipasang secara paralel dengan sumber listrik PLN.

Satu hal yang perlu diperhatikan adalah saklar lebih baik dipasang seri dengan jalur Line atau fasa, hal ini dilakukan untuk mencegah tersetrum pada saat penggantian lampu (padahal saklar pada posisi OFF).

saklar seri dan 1 stopkontak

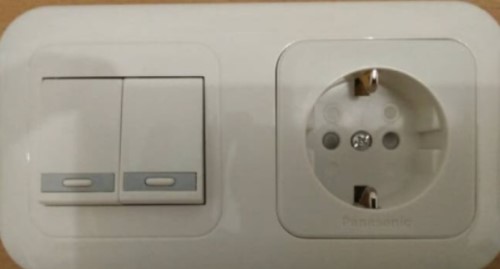

Gambar saklar ganda dan 1 stopkontak
skema rangkaian hubungan saklar ganda dan stopkontak
Gambar rangkaian listrik untuk saklar, lampu, dan stop kontak

Hal ini juga berlaku untuk pemasangan saklar tunggal dan saklar triple.

Cara memasang saklar & stopkontak model inbow memang susah-susah gampang karena pengait selalu bergerak pada saat dilonggarkan, sehingga pada saat dimasukkan ke dusbox arah pengait tidak pas; kalian dapat mencoba dengan menggunakan karet gelang untuk menahan pengait pada posisi yang benar.

Sehingga dengan cara yang sederhana ini memasukan dan menguncinya di dus box dapat dengan mudah dilakukan.

Tips menahan pengait pada saklar IB

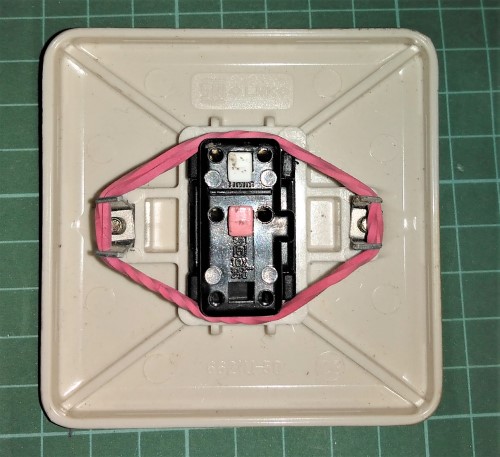

Tips menahan pengait saklar dengan karet gelang

Cara Pasang Saklar Gantung

Jika kalian memiliki lampu gantung, lampu portable, atau peralatan elektronik lainnya dan ingin memiliki fungsi dapat dengan mudah untuk dinyalakan dan dimatikan, maka menambah saklar gantung adalah solusi yang mudah dilakukan.

Sesuai dengan namanya, saklar ini menggantung di salah satu jalur kabel yang berguna untuk memutus dan menyambungkan rangkaian listrik.

Secara umum terdapat dua model dari saklar gantung ini berdasarkan posisi in dan out kabelnya.

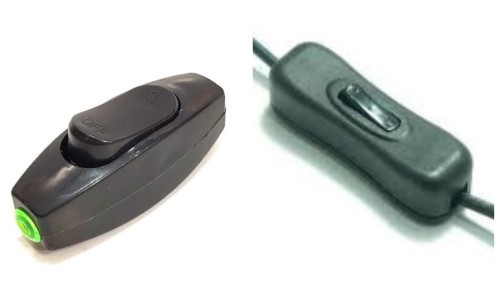

saklar gantung in out
Model pertama adalah posisi in dan out kabelnya berada di salah satu sisi saja (gambar kiri) dan model kedua adalah posisi in dan out kabelnya berada di posisi yang berbeda (gambar kanan)

Kedua model ini memiliki fungsi yang sama persis hanya berbeda di penempatan kabelnya saja. Kalian dapat menyesuaikan sesuai kebutuhan.

Jika saklar gantung diposisikan menggantung secara bebas, maka kalian dapat menggunakan model pertama sedangkan jika saklar gantung ingin ditempatkan sejalur dengan kabel maka kalian dapat menggunakan model kedua.

Untuk memasangnya sendiri cukup dengan memotong salah satu jalur kabel (dipasang secara seri dengan beban) kemudian ujung-ujung kabel yang telah terpotong tinggal disambungkan ke ujung-ujung terminal pada saklar gantung (jangan lupa untuk mengupas kabelnya terlebih dahulu).

skema rangkaian saklar gantung
Rangkaian listrik dari saklar gantung

Cara pasang MCB ke stop kontak

Ada kalanya kalian ingin mempunyai dan membuat stop kontak luar/outdoor (model outbow dan paralel) yang aman. Hal ini dapat dicapai dengan menggunakan MCB pada jalur fasa stopkontak.

MCB (Miniature Circuit Breaker) sendiri adalah perangkat yang digunakan sebagai proteksi dan pemutus arus jika terjadi kelebihan beban atau hubungan singkat.

Sehingga dapat dikatakan fungsinya sama dengan saklar namun dengan tambahan fungsi pemutus arus otomatis jika terjadi kelebihan beban atau hubungan singkat.

MCB ini dirangkaikan juga secara seri dengan stop kontak yaitu di jalur fasanya. Ujung-ujung kabel dimasukan pada terminal bagian atas dan bawah MCB dan dikencangkan dengan menggunakan obeng plus.

Mini Circuit Breaker
MCB yang sering ada juga di kwh meter

Untuk memilih MCB, yang pertama harus ditentukan adalah jumlah fasanya, karena kita menggunakan stop kontak biasa fasa tunggal maka MCB yang digunakan juga berfasa tunggal.

Setelah itu tentukan arus listrik yang digunakan.

Arus listrik ini berhubungan juga dengan daya listrik yang ingin dilewatkan pada stop kontak.

Sebagai contoh jika kalian ingin menggunakan stop kontak untuk peralatan listrik dengan daya total 1300 watt, maka kalian dapat menggunakan MCB dengan spesifikasi 6A. Daya listrik sendiri dapat dihitung dari voltase dikali dengan arus listrik (220 VAC x 6A = 1320 Watt).

Cara memasang stopkontak dari MCB
Gambar MCB dipasang secara seri dengan stop kontak pada jalur fasanya

Kalian dapat juga menambahkan box MCB untuk kerapihan dan kemudahan pemasangan juga keamanan.

Karena di dalam box MCB ini biasanya sudah terdapat rel untuk memasang MCB sehingga MCB dapat terpasang dengan baik.

Untuk melepas dan memasang MCB pada relnya sendiri cukup mudah.

Pada setiap bagian belakang MCB terdapat pengait untuk terpasang pada relnya. Kalian tinggal mencongkelnya dengan obeng minus untuk melepasnya.

MCB yang dipasang pada relnya
Box MCB

Cara Menambah stop kontak dari saklar

Secara jalur kelistrikan, untuk menambah stop kontak dari sebuah saklar tentunya tidak dapat secara langsung dilakukan.

Hal ini dikarenakan saklar dipasang secara seri dengan beban sehingga hanya memiliki 1 jalur listrik saja (fasa atau netral) sedangkan stop kontak harus memiliki 2 jalur listrik fasa dan netral untuk dapat bekerja.

Jadi yang dapat kalian lakukan adalah dengan mengambil jalur dari saklar (fasa atau netral) dan menambahkan jalur baru yaitu jalur yang berlawanan dari jalur saklar tadi (jika jalur dari saklar adalah fasa maka jalur barunya adalah netral, sedangkan jika jalur dari saklar adalah netral maka jalur barunya adalah fasa).

cara menambah jalur baru pada stopkontak
Skema rangkaian cara menambah jalur baru pada stopkontak

Cara Pasang 2 Lampu pada 1 Saklar Ganda Broco

Sama halnya dengan cara memasang saklar & stopkontak di atas, untuk memasang saklar ganda tinggal mehubungkannya secara seri dengan beban (lampu).

Skema rangkaian saklar ganda dan 2 lampu
Rangkaian listrik untuk saklar ganda

Terminal yang digunakan pada saklar ganda merk Broco adalah model jepit, sehingga cukup mudah untuk menghubungkan kabel dengan terminalnya tanpa memerlukan obeng.

Namun yang perlu diperhatikan adalah kabel yang digunakan adalah kabel tunggal dan memiliki diameter tidak lebih dari 2mm atau terlalu kecil sehingga mekanisme jepitannya kurang kuat.

Jika kalian menggunakan kabel serabut, kalian dapat menggunakan skun jenis ferulle atau dengan menyolder kabel sehingga tampak seperti kabel tunggal.

saklar seri broco dengan 2 lampu
Contoh instalasi listrik untuk saklar ganda merk Broco

Cara memasang saklar & stopkontak tidak sulit kok! Asal mengerti konsepnya dan mengutamakan keamanan, pasti bisa dilakukan sendiri.
