Cara Memasang Saklar Hotel – 1 Lampu dengan Banyak Saklar

July 6, 2022
Cara Memasang Saklar Hotel
Iklan Sponsor

Saklar hotel / saklar tukar adalah suatu saklar yang secara fisik nampaknya sama seperti satu saklar tunggal biasa namun saklar hotel memiliki kontak point yang susunannya berbeda dengan saklar tunggal.

Gambar di bawah ini menunjukkan model dari saklar hotel yang ada di marketplace.

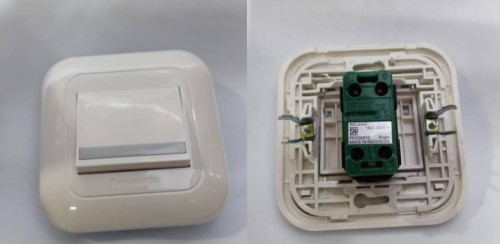

Contoh Saklar Hotel Merk Panasonic
Contoh saklar hotel yang dijual di marketplace

Pemasangan saklar hotel diperlukan pada instalasi listrik di rumah kita jika ada lampu yang akan dikendalikan nyala / matinya dari 2 saklar.

Sebagai contoh : lampu yang posisinya di tengah tangga naik ke lantai 2. Saklar tangga yang berjenis saklar hotel sangat diperlukan untuk mengendalikan lampu tersebut.

Sekarang yuk kita pelajari cara memasang saklar hotel, tidak sulit kok! Yang penting kita mengerti dulu rangkaian dan skemanya.

Skema Rangkaian Pemasangan Saklar Hotel

Saklar 1 ( S1 ) akan dipasang di lantai 1 dan saklar 2( S2 ) pada lantai 2. Gambar di bawah ini menunjukan diagram rangkaian pemasangan saklar hotel.

rangkaian listrik saklar tukar
Contoh rangkaian saklar hotel

Pada gambar diatas, nampak simbol dari 2 buah saklar hotel ( S1 dan S2 ) untuk mengendalikan oleh 1 buah lampu. Saklar hotel memiliki 1 buah induk dan 2 buah anak dengan demikian pada penggunaan saklar  hotel terdapat 3 buah kabel yang terhubung ke saklar.

Pola Aliran Arus Listrik Saklar Hotel

Pada rangkaian listrik di atas, untuk saklar S1 arus listrik bisa mengalir melalui S1.1 dan S1.2 tergantung posisi tuas saklar.

Contoh pemasangan saklar hotel

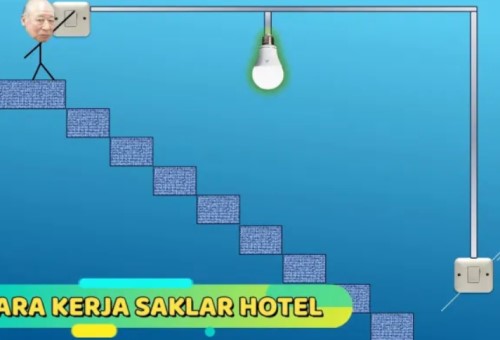

Saklar hotel biasa digunakan di tangga atau jalur utama saklar lorong

Hal tersebut juga terjadi  pada S2; dengan demikian pada rangkaian diatas terdapat 4 pola aliran arus listrik yang mungkin terjadi, yaitu:

Pola arus 1 pada saklar hotel

Pada S1, tuas saklar mengarahkan arus listrik mengalir melalui S1.1;

Lalu pada S2, tuas saklar mengarahkan arus listrik mengalir melalui S2.1.

Dengan kondisi seperti ini maka lampu dalam kondisi menyala; dan bisa dipadamkan dari S1 atau S2.

Pada keadaan demikian, misalnya saat ini malam hari dan lampu tangga dalam keadaan menyala, kita bisa mematikannya dari saklar lantai 1 atau lantai 2

Pola arus 2 pada saklar hotel

Jika pada S1, tuas saklar mengarahkan arus listrik melalui S1.2;

Sedangkan pada S2, tuas saklar mengarahkan arus listrik mengalir melalui S2.1.

Maka dengan kondisi demikian, lampu dalam kondisi padam; dan bisa dinyalakan dari S1 atau S2.

Penjelasan poin diatas menggambarkan suasana sudah pagi hari dan di area tangga tidak gelap lagi, selanjutnya saklar di lantai 1 ada yang merubah posisi tuasnya sehingga lampu menjadi padam.

Pola arus 3 pada saklar hotel

Lalu pada S1, tuas saklar mengarahkan arus listrik melalui S1.2;

Sedangkan pada S2, tuas saklar mengarahkan arus listrik mengalir melalui S2.2.

Dengan kondisi seperti ini maka lampu dalam kondisi menyala; dan bisa dipadamkan dari S1 atau S2.

Pada point di atas, menggambarkan suasana di area tangga mulai gelap, selanjutnya saklar di lantai 2 ada yang merubah posisi tuasnya sehingga lampu menjadi nyala (menyalakan lampu).

Saklar Tukar dan penggunaannya

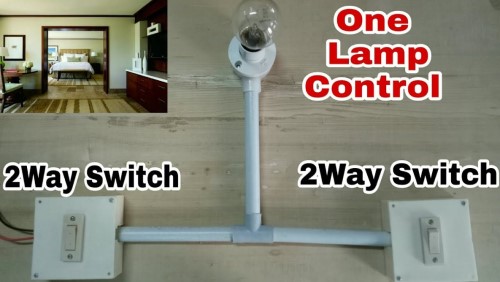

Contoh instalasi listrik saklar hotel

Pola arus 4 pada saklar hotel

Sedangkan pada S1, tuas saklar mengarahkan arus listrik melalui S1.1;

Dan pada S2, tuas saklar mengarahkan arus listrik mengalir melalui S2.2.

Maka dengan kondisi demikian, lampu dalam kondisi padam; dan bisa dinyalakan dari S1 atau S2

Penjelasan di atas menggambarkan suasana di area tangga mulai gelap, selanjutnya saklar di lantai 2 ada yang merubah posisi tuasnya sehingga lampu menjadi nyala.

Cara Memasang Saklar Hotel pada Ruangan yang Luas

Aplikasi lain dari saklar hotel adalah saklar silang yang banyak digunakan pada aula yang memiliki area cukup luas, atau bisa juga digunakan untuk lampu yang ingin dikendalikan dari 3 lantai rumah atau 3 titik saklar.

Umumnya  pemasangan saklar tukar di aula ditujukan untuk mengendalikan lampu penerangan ruangannya.

Hal ini di sebabkan saklar silang memudahkan pengelola aula dalam mengendalikan lampu.

Pengelola dapat memasang saklar silang di beberapa titik area, sehingga dapat menyalakan atau mematikan lampu penerangan aula dari titik manapun.

Hal ini dipastikan sangat membantu pengelola, karena apabila menggunakan saklar biasa maka pengelola harus berjalan menuju ke titik tertentu tempat saklar berada untuk mematikan atau menghidupkan lampu.

Skema Rangkaian Cara Memasang Saklar Hotel Sebagai Saklar Silang

skema saklar silang

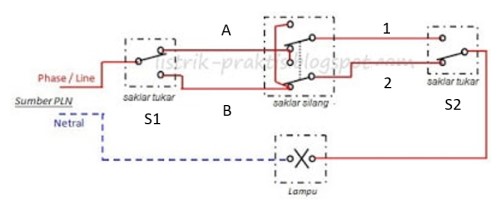

Gambar di atas merupakan contoh skema dari salah satu aplikasi saklar silang.

Pada gambar tampak bahwa saklar silang merupakan gabungan2 buah saklar hotel yang disusun sedemikian rupa dan dihubungkan dengan saklar hotel yang lain.

Pola Aliran Arus Listrik Saklar Silang

Penjelasan aliran arus listrik pada gambar di atas adalah sbb:

Pola arus 1 pada saklar silang

Posisi tuas saklar – saklar seperti gambar di atas,membuat lampu mati.

Hal ini karena aliran listrik yang ada di jalur “A“, akan diteruskan oleh saklar silang ke jalur “1“. Akan tetapi pada “S2“ tidak dialirkan ke arah lampu, sehingga lampu tidak menyala.

Pola arus 2 pada saklar silang

Jika tuas “S1“ diarahkan ke bawah, maka lampu bisa menyala.

Karena arus listrik melalui jalur “B“ dan di teruskan oleh saklar silang ke jalur “2“ dan selanjutnya oleh tuas “S2“ dialirkan ke lampu, sehingga lampu bisa menyala.

Namun jika tuas saklar silang atau “S2“ tuasnya kita ubah, maka lampu menjadi padam.

Pola arus 3 pada saklar silang

Selanjutnya, apabila pada gambar di atas kita ubah tuas saklar silang menjadi ke atas, maka lampu juga bisa menyala.

Sebab arus listrik yang ada di jalur “A“ diteruskan ke oleh saklar silang ke jalur “2“. Dan selanjutnya oleh “S2“ dialirkan ke lampu.

Pada kondisi seperti ini, lampu bisa dipadamkan dengan cara mengubah salah satu dari tuas saklar “S1“ atau “S2“

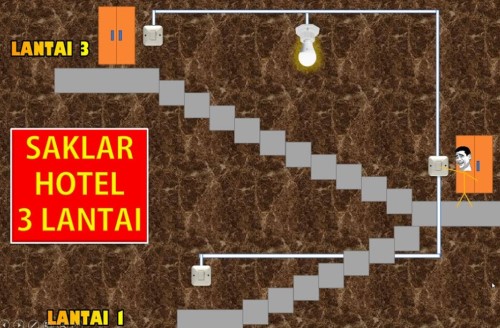

saklar hotel pada bangunan 3 lantai

Pola arus 4 pada saklar silang

Pada gambar di atas, jika kita ubah tuas saklar “S2“ maka lampu bisa menyala.

Karena arus listrik yang sudah sampai di jalur “1“ , akan diteruskan oleh tuas “S2“ ke lampu sehingga lampu menjadi menyala.

Namun jika “S1“ atau saklar silang kita ubah posisi tuasnya maka lampu menjadi padam.

Kesimpulan

Dari penjelasan di atas, kesimpulan yang bisa kita tarik adalah :

  1. Saklar hotel dipakai untuk rangkaian 1 lampu 2 saklar.
  2. 2 saklar hotel yang disambungkan dengan saklar hotel lainnya akan membentuk saklar silang yang berguna untuk mengontrol lampu di ruangan besar seperti aula atau bangunan 3 lantai.
  3. Cara memasang saklar hotel tidak sulit, mirip dengan saklar biasa dengan kabel netral, hanya saja memiliki posisi kontak poin yang berbeda.

Semakin menarik bukan pembahasan kelistrikan yang kita bahas? Jangan lewatkan artikel-artikel lainnya dari blogpost www.s-gala.com ya!

Buat kalian para reseller S-gala.com juga wajib tahu ilmu-ilmu kelistrikan supaya bisa menguasai produk jualan kalian.

Intip juga peluang bisnis menarik dengan modal kecil berpotensi untung jutaan rupiah hanya melalui kontak CS kami.
