Kunci kontak pada sepeda motor

 >>

Cara Memasang Kunci Kontak Motor 4 Kabel

Kunci Kontak Motor

Di publish oleh S-Gala.com, Tanggal

February 17, 2021

'Klik'  Untuk Melihat Menutup Daftar Isi Artikel

Cara Memasang Kunci Kontak Motor 4 Kabel

Dapatkan Lampu Gratis,

 Share Artikel Ini

FB Logo

Bagikan di Facebook

Bagikan di Whatsapp




Bagi kalian yang memiliki kendaraan bermotor khususnya sepeda motor, terkadang ada saatnya kunci kontak atau istilah lainnya ignition switch yang sering digunakan untuk menyalakan dan mematikan mesin mengalami kerusakan.

Baik itu kerusakan yang disebabkan oleh mekanik yang sudah aus ataupun sistem kelistrikan pada kunci kontak itu sendiri yang sudah tidak baik dalam menghantarkan listrik. Kerusakan ini biasanya terjadi karena pemakaian dan usia pakai dari kunci kontak.

Jika sudah mengalami kerusakan tentunya langkah yang paling baik adalah mengganti modul kunci kontak sepeda motor secara keseluruhan karena hal ini menyangkut keamanan dan kenyamanan dari pengguna sepeda motor itu sendiri.

Namun, sebelum membeli dan memasang modul kunci kontak sepeda motor alangkah baiknya kita mempelajari sedikit sistem kelistrikan sepeda motor terutama bagian kunci kontaknya sehingga dalam pemasangan tidak terjadi kesalahan dan dapat berakibat konsleting arus listrik yang dapat mengakibatkan kerusakan pada sistem kelistrikan lainnya pada sepeda motor.

Jumlah kabel kunci kontak motor

Gambar kunci kontak 4 kabel untuk sepeda motor
Gambar kunci kontak 4 kabel untuk sepeda motor

Berbicara mengenai part kelistrikan pada motor tentunya tidak lepas dari kabel otomotif motor.

Pada umumnya kunci kontak sepeda motor memiliki banyak variasi jumlah kabel atau koneksi bergantung dari merk dan tipenya bahkan dari negara asal pembuatannya.

Di Indonesia sendiri untuk kebanyakan motor-motor merk asalJepang memiliki 2 kabel dan 4 kabel. Pada motor-motor lama yang masih menggunakan rangkaian yang sederhana kunci kontaknya hanya memiliki 2 kabel, sedangkan motor-motor sekarang kebanyakan memiliki 4 kabel.

Tapi tidak terbatas hanya 4 kabel, motor-motor jenis tertentu, terutama yang memiliki sistem keamanan yang lebih canggih akan memiliki lebih dari 4 kabel.

Sehingga secara khusus pada saat kalian ingin mengganti kunci kontak sepeda motor, pastikan kalian membeli kunci kontak yang sesuai dengan motor kalian (merk dan tipenya) karena setiap motor biasanya memiliki desain kunci kontak yang berbeda-beda.

Hal ini juga bertujuan untuk kemudahan pemasangan kunci kontaknya karena jika membeli kunci kontak yang sesuai maka pemasangan akan plug n play.

Rangkaian atau koneksi kunci kontak pada motor

Pada dasarnya, kunci kontak sepeda motor dibuat untuk menyalakan dan mematikan mesin dari sepeda motor (faktor fungsi) dan tentunya untuk menghindari orang lain dapat menggunakan sepeda motor tanpa seizin dari pemiliknya (faktor keamanan).

Rangkaian kunci kontak sepeda motor yang paling sederhana dan utama adalah menyambung atau memutuskan arus listrik ke CDI atau coil pada motor (perangkat elektronik yang berfungsi untuk mengatur sistem pengapian pada mesin).

Sehingga pada saat kunci kontak sepeda motor diposisikan pada posisi ON, CDI akan mendapatkan arus listrik dan siap untuk menyalakan mesin sedangkan pada posisi OFF, CDI tidak akan mendapatkan arus listrik sehingga pengapian pada mesin akan terhenti dan menyebabkan mesin mati.

Gambar contoh rangkaian kunci kontak yang menggunakan 2 kabel atau koneksi
Gambar contoh rangkaian kunci kontak yang menggunakan 2 kabel atau koneksi

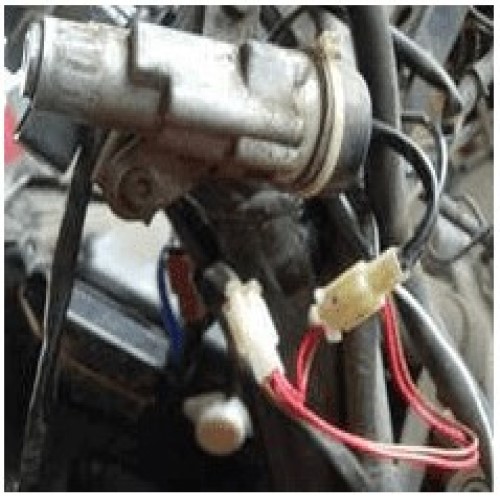

Gambar kunci kontak yang menggunakan 2 kabel
Gambar contoh kunci kontak yang menggunakan 2 kabel atau koneksi

Untuk meningkatkan faktor keamanan dan bertambahnya sistem kelistrikan sepeda motor untuk motor-motor sekarang, maka biasanya kunci kontak dilengkapi dengan mekanik untuk mengunci stang motor dan memiliki lebih dari 2 koneksi kabel untuk menyalakan juga sistem kelistrikan lainnya seperti BCU – Body Control Unit (perangkat elektronik yang mengatur lampu, speedometer digital, dll), ECU– Engine Control Unit (untuk motor-motor yang menggunakan sistem fuel injection), dll.

Untuk koneksi 4 kabel sendiri, keempat kabel tersebut tersambung ke kutub + aki, kutub – aki atau body motor, CDI, dan asesoris motor (seperti lampu).

Untuk warna-warna kabelnya sendiri sulit dibakukan karena setiap merk memiliki standard warna kabelnya sendiri-sendiri, namun secara umum kutub listrik positif biasanya berwarna merah sedangkan untuk ground atau kutub negatif berwarna hitam.

Gambar contoh kunci kontak yang menggunakan 4 kabel atau koneksi
Gambar contoh kunci kontak yang menggunakan 4 kabel atau koneksi

Macam-macam Koneksi Pada Kunci Kontak Motor

Koneksi pada kunci kontak sepeda motor seperti yang sudah di bahas d atas, tidak ada patokan baku jumlah kabelnya. Semua tergantung pada tingkat kecanggihan dan merk motor. Berikut ini adalah contoh beberapa macam koneksi pada kunci kontak berbagai sepeda motor secara umum:

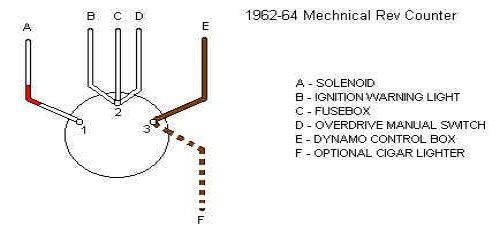

  • Kunci kontak yang menggunakan 3 kabel atau koneksi
Gambar koneksi kunci kontak 3 kabel
Gambar koneksi kunci kontak 3 kabel

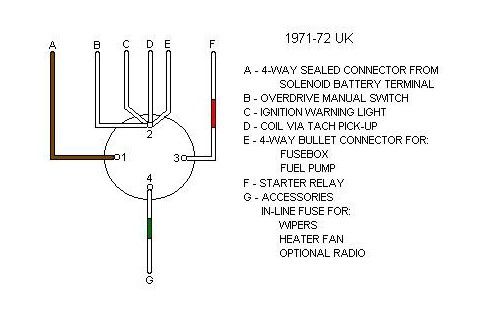

  • Kunci kontak yang menggunakan 7 kabel atau koneksi
Gambar koneksi kunci kontak 7 kabel
Gambar koneksi kunci kontak 7 kabel
  • Kunci kontak yang menggunakan 5 kabel atau koneksi
Gambar koneksi kunci kontak 5 kabel
Gambar koneksi kunci kontak 5 kabel
  • Kunci kontak yang menggunakan 4 kabel atau koneksi
Gambar koneksi kunci kontak 4 kabel
Gambar koneksi kunci kontak 4 kabel

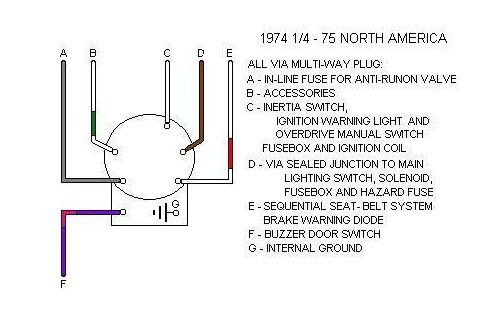

  • Kunci kontak yang menggunakan 7 kabel atau koneksi dengan koneksi yang berbeda
Gambar koneksi kunci kontak 7 kabel (2)
Gambar koneksi kunci kontak 7 kabel (2)

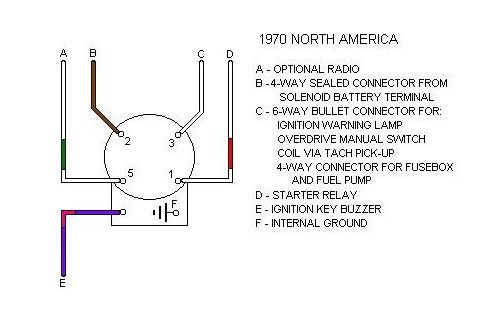

  • Kunci kontak yang menggunakan 6 kabel atau koneksi
Gambar koneksi kunci kontak 6 kabel
Gambar koneksi kunci kontak 6 kabel

Sekian informasi mengenai cara memasang kunci kontak sepeda motor, semoga bermanfaat ya!
